SWIT S-4904P

S-4904P

• Brezžični sistem SDI/HDMI 1000 m
• Tehnologija WHDI (MIMO/OFDM)
• 5.brezlicenčna frekvenca 1-5,9 GHz
• Nestisnjeni 3G/HD/SD-SDI in HDMI
• razdalja 1000 metrov (neposredna vidljivost)
• Zakasnitev manj kot 1 milisekunda
• Manj kot 63 mW radijske moči
• 14dBi panelna antena vgrajena v sprejemnik
• 2-kanalni prenos vgrajenega zvoka SDI/HDMI
• Podpora 3-4 parom, ki delujejo na eni lokaciji
• Multicast - 1 oddajnik za več sprejemnikov
• Oddajnik V / Gold Mount za namestitev kamere
• Celokovinsko ohišje, vzdržljivo
• Povezava izključno s strojno opremo; priključi in uporabljaj

Brezžični prenos WHDI

1000 metrov (LOS) s panelnim sprejemnikom

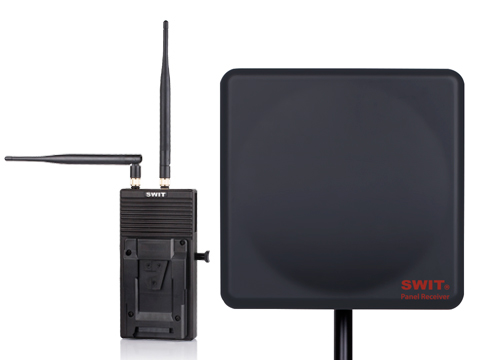

Brezžični sistem S-4904P za radiodifuzijo/filmsko industrijo temelji na brezžični tehnologiji WHDI, 5,1-5,9 GHz brez licenčnih pasov, z novim razvitim panelnim sprejemnikom z visokim izkoristkom, ki podpira nestisnjene 3G/HD/SD-SDI in HDMI za prenos na razdalji 1000 metrov (line-of-Sight) in manj kot 1 milisekundo zakasnitve. Sistem je izključno strojna povezava, plug and play, ki se pogosto uporablja za spremljanje režiserjev, dronov, kamere na žičnicah, steadicam itd.

Oddajnik

Oddajnik ima 2 vsestranski anteni, signalni vmesniki so:
1x vhod 3G/HD/SD-SDI
1x vhod HDMI 1.3
(Če sta priključena tako SDI kot HDMI, sistem prednostno prenaša SDI.)
1x vhod 6-17 V DC

Sprejemnik na plošči

Panelni sprejemnik uporablja 14dBi panelno anteno z visokim izkoristkom in vgrajeno zasnovo brezžičnega sprejemnika, ki ga je mogoče nastaviti s stativom za osvetlitev.

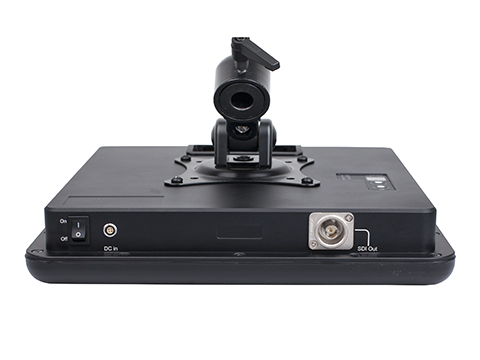

Vmesniki panelnega sprejemnika so:
1x izhod 3G/HD/SD-SDI
1x 7-36V 4-pinski vhod LEMO DC

prenos 1000 metrov

S-4904P pri neposredni vidljivosti podpira nestisnjen prenos 3G/HD/SD-SDI in HDMI na 1000 metrov (3300 čevljev) z zakasnitvijo, manjšo od 1 milisekunde.

Prenos vgrajenega zvoka

S-4904P podpira prenos vgrajenega zvoka SDI in HDMI (CH1&2).

5.frekvenca 1-5,9 GHz

Brezžični sistem S-4904P deluje na frekvenci 5,1-5,9 GHz brez licence. Frekvenčni pasovi so nastavljivi s strani uporabnika in podpirajo 3-4 pare brezžičnih kanalov za skupno delovanje na eni lokaciji.
Izhodna moč brezžične povezave je manjša od 63 mW, kar ne škoduje človeškim telesom.

Nastavitev večpredstavnostnega oddajanja

Uporabniki lahko nastavijo več sprejemnikov na isti frekvenčni točki kot oddajnik in tako omogočijo način multicast od 1 oddajnika do več sprejemnikov.

Napajanje in nastavitev

Oddajnik: Oddajnik je opremljen z baterijskimi ploščami z V-mount ali Gold mount, tako da lahko oddajnik namestite med kamero in baterijo ter skupaj napajate oddajnik in kamero. Oddajnik lahko napajate tudi prek 5,5/2,1 mm palične pipe DC-IN, vhodna napetost 6,5-17 V.

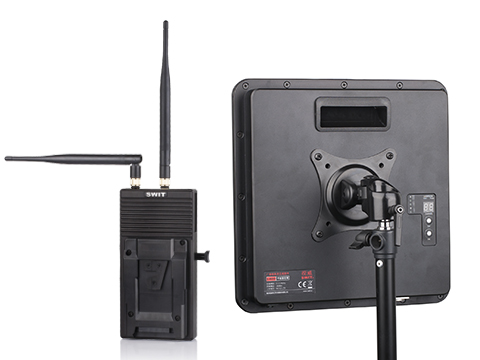

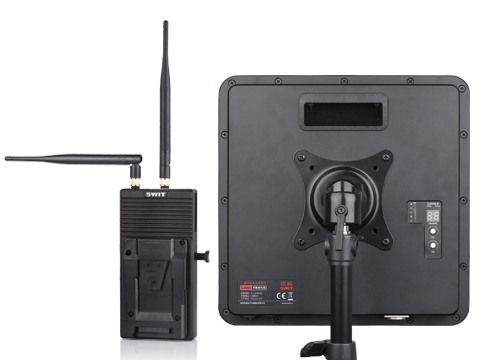

Sprejemnik: Za namestitev na stativ za osvetlitev je na voljo nosilec VESA, napajanje pa poteka prek 4-polnega vhoda LEMO DC-IN, 7-36 V. Paket vsebuje tudi baterijsko ploščo z objemko za montažo V ali Gold mount, ki omogoča namestitev baterije na svetlobni stativ
