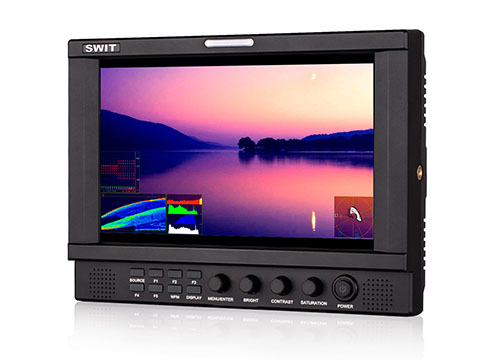

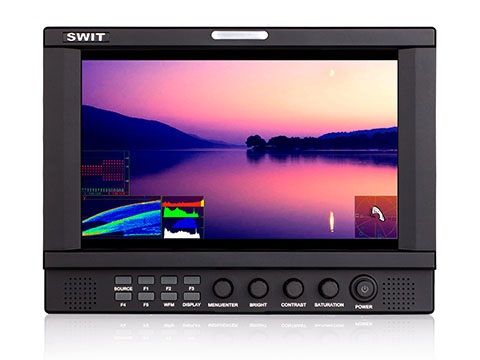

SWIT S-1093F 9-palčni HD LCD monitor

SWIT S-1093F je 9-palčni monitor IPS LCD z ločljivostjo 1920 × 1200 pik, 170° vidnim kotom in 2x vhodi SDI, HDMI in kompozitnimi vhodi ter izhodom zanke na vsakem vhodu. Monitor ima poleg standardnih funkcij še Waveform monitor, Vector Scope in Histogram.

S-1093F

9-palčni LCD-monitor z valovno obliko Full HD

• 9-palčni zaslon IPS LCD, 1920 × 1200, H/V 170° gledanje
• Vgrajeno zaščitno steklo za LCD
• nadzor 2K/3G/HD/SD-SDI, HDMI, CVBS
• 16-kanalni vgrajeni merilniki zvoka z opozorili
• Izberite poljubna 2 zvočna kanala za izhod
• Valovna oblika Y/Cb/Cr/R/G/B in ena linija
• Vektorski obseg, histogram R/G/B/Y
• AFD, zamik H/V, R/G/B/Mono, lažne barve
• Prikaz TSL UMD in besedila TALLY
• Črte Zebra, pomoč pri ostrenju z vršički
• Prikaz časovne kode SDI
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Sprednja/zadnja lučka TALLY in nadzor GPI
• V-mount, zlati nosilec ali zaskočni nosilec DV
• Nadgradnja vdelane programske opreme prek USB

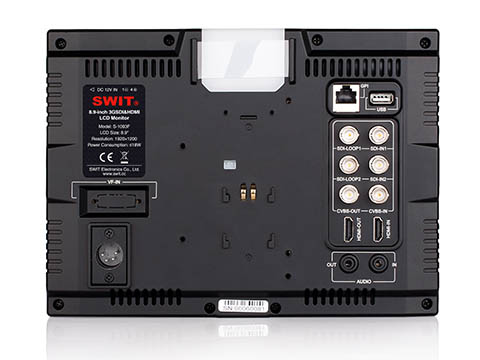

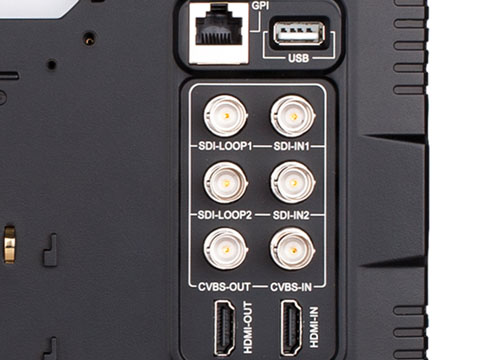

Vhodni/izhodni vmesniki

SDI / HDMI / CVBS / analogni zvok

Monitor S-1093F podpira:
2K/3G/HD/SD-SDI × 2
2K/3G/HD/SD-SDI izhodna zanka × 2
Vhod HDMI × 1
Izhod zanke HDMI × 1
Vhod CVBS × 1
Izhod zanke CVBS × 1
3.5 mm analogni zvočni vhod × 1
3.5 mm analogni avdio izhod × 1

Vzorec pomočnika za analizo videa

Valovna oblika / vektorski obseg / histogram
S-1093F podpira vzorce pomočnika za videoanalizo, ki vključujejo: Vzorci so: valovna oblika (Y/Pb/Pr/R/G/B), vektorski obseg, histogram (R/G/B/Y) za pretvorbo informacij o kakovosti digitalnega videa (Luma, barva, nasičenost itd.) v vzorce, vzorce pa je mogoče vklopiti/izklopiti posamezno, izbrati položaj prikaza (gor/dol/levo/desno), velikost, barvo in prosojnost.

Vgrajeno spremljanje zvoka

Do 16-kanalni merilniki z opozorilnim in izbirnim izhodom

S-1093F podpira prikaz 16-kanalnih in 8-kanalnih vgrajenih merilnikov zvoka SDI z oznakami in opozorilnimi informacijami o nenormalnem zvoku. Uporabniki lahko izberejo tudi poljubna dva zvočna kanala za izhod prek vtičnice 3,5 mm ali zvočnikov. Položaj vzorca merilnika zvoka lahko izberete iz enega od štirih vogalov, izberete pa lahko tudi prikaz samo 2 kanalov, 8 kanalov in vseh 16 kanalov. Izbirate lahko tudi označevalce lestvice, informacije o opozorilih in prosojnost vzorca merilnika zvoka.

Prikaz UMD in besedilnega števca

Protokol TSL 3.1 / 4.0

S-1093F podpira prikaz UMD in tekstovnega prikaza protokola TSL 3.1/4.0 z izbiro 1-126 naslovov TSL in največ 8 prikazanimi črkami. Signal UMD/TALLY se vnaša prek vrat RJ45 (RS485) na zadnji plošči monitorja.

Nadgradnja vdelane programske opreme USB

Monitor ima na zadnji plošči standardna vrata USB za nadgradnjo vdelane programske opreme. Uporabniki lahko najnovejšo datoteko vdelane programske opreme prenesejo na ključek USB in jo neposredno vstavijo v monitor S-1093F ter nadgradijo brez povezave z računalnikom.

Več virov napajanja

Napajalnik za izmenični tok / V-mount / Gold mount / Snap-on DV mount

Monitor ima 4-konično vtičnico XLR za enosmerni tok 6,5-24 V in ga je mogoče pritrditi na V-mount, Gold mount ali baterijsko ploščo DV.
Na voljo so različne vrste baterijskih plošč DV, ki so na voljo po izbiri in so zasnovane tako, da se hitro sprostijo in jih je mogoče zamenjati med seboj. Na voljo so naslednje plošče DV:

3-barvna luč TALLY

Vhodni signal RJ45 (RS485)

Na voljo so sprednje in zadnje luči TALLY rdeče, zelene in rumene barve, uporabniki pa lahko določijo nožice vrat RJ45 za upravljanje luči TALLY.

Sončna kapuca

Za uporabo na prostem lahko na monitor namestite zaščito pred soncem. Sončno kapuco lahko preprosto namestite prek levega in desnega vijačnega navoja ali neposredno s trakovi Velcro.
Sončna kapa je priložena v paketu monitorja.
