SWIT M-1093H 2x9" IPS LCD 19" monitor za 4U omaro

SWIT M-1093H 2x9" monitor IPS LCD 19" v racku 4U z ločljivostjo 1920 × 1200, kontrastnim razmerjem 800:1 in 2x 2K/3G/HD/SD-SDI, HDMI in kompozitnim vhodom (+ izhod za zanko).

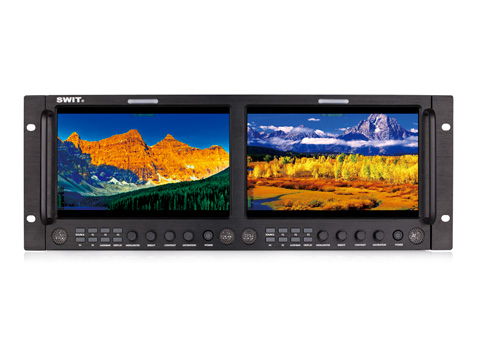

M-1093H

Dvojni 9-palčni monitor LCD FHD v stojalu

• 9-palčna plošča IPS LCD ×2
• ločljivost 1920 × 1200, kontrast 800 : 1
• namestitev v 19-palčno omaro 4U, možnost obračanja za ±30°
• nadzor 2K/3G/HD/SD-SDI, HDMI, CVBS
• 2-kanalni vgrajeni merilniki zvoka z opozorilom
• AFD, zamik H/V, R/G/B/Mono, lažne barve
• Prikaz TSL UMD in besedila TALLY
• Črte Zebra, pomoč pri ostrenju z vršičkom
• Prikaz časovne kode SDI
• Označevalnik 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Upravljanje luči TALLY in GPI
• Nadgradnja vdelane programske opreme prek USB

9-palčni zaslon IPS LCD

Plošča IPS z osvetlitvijo LED

M-1093H uporablja 2 × 9-palčne plošče IPS (In-Plane Switching) LCD z ločljivostjo Full HD 1920 × 1200 in osvetlitvijo LED ter kontrastom 800 : 1. Vidni kot je vodoravni: 170° / navpični: 170°

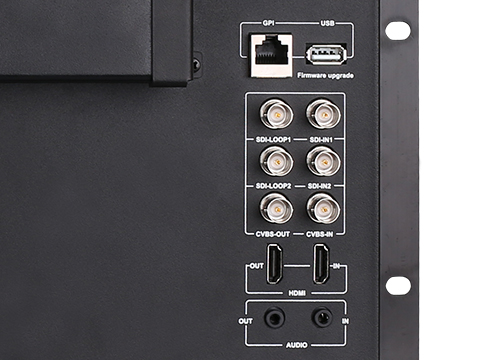

Vhodni/izhodni vmesniki

SDI / HDMI / CVBS / analogni zvok

Vsak LCD M-1093H podpira:
2K/3G/HD/SD-SDI × 2
2K/3G/HD/SD-SDI izhodna zanka × 2
Vhod HDMI 1.3 × 1
Izhod zanke HDMI 1.3 × 1
Vhod CVBS × 1
Izhod zanke CVBS × 1
3.5 mm analogni zvočni vhod × 1
3.5 mm analogni avdio izhod × 1

Vgrajeno spremljanje zvoka

2-kanalni merilniki z opozorilom

M-1093H podpira SDI-2ch / HDMI-2ch vgrajene merilnike zvoka in analogne 2-kanalne merilnike zvoka z oznakami in opozorilnimi informacijami o nenormalnem zvoku. Položaj vzorca merilnika zvoka lahko izberete v enem od štirih vogalov, izberete pa lahko tudi oznake na lestvici, opozorilne informacije in prosojnost vzorca merilnika zvoka.

Prikaz UMD in besedilnega števca

Protokol TSL 3.1 / 4.0

M-1093H podpira prikaz UMD in prikaz besedila v protokolu TSL 3.1/4.0 z izbiro 1-126 naslovov TSL in največ 8 prikazanimi črkami. Signal UMD/TALLY se vnaša prek vrat RJ45 (RS485) na zadnji plošči monitorja.

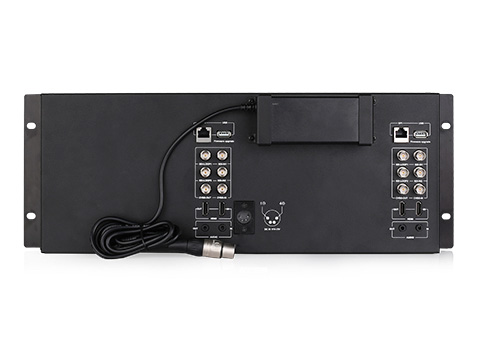

Napajanje

M-1093H zagotavlja 4-polno vtičnico XLR za enosmerni tok 6,5-24 V za oba zaslona, na zadnji plošči monitorja pa je priložen adapter AC-DC.

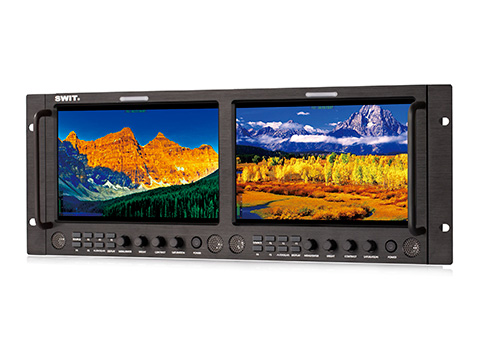

Namestitev

M-1093H je standardno pritrjen na 19-palčno stojalo, zavzema višino 4U. Pri namestitvi v stojalo se monitor lahko obrne za ±30° navzgor in navzdol.
