SWIT M-1093F 2x9" IPS LCD 19" monitor za 4U omaro

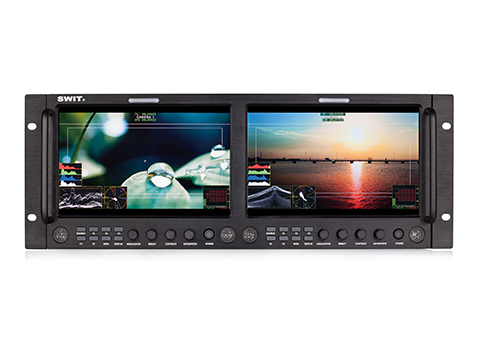

SWIT M-1093F 2x9" monitor IPS LCD 19" v stojalu 4U z ločljivostjo 1920 × 1200, kontrastnim razmerjem 800:1 in 2x 2K/3G/HD/SD-SDI, HDMI in kompozitnim vhodom (+ izhod za zanko).

M-1093F

Dvojni 9-palčni FHD monitor LCD z valovno obliko v stojalu

• 9-palčna plošča IPS LCD ×2
• ločljivost 1920 × 1200, kontrast 800 : 1
• namestitev v 19-palčno omaro 4U, možnost obračanja za ±30°
• nadzor 2K/3G/HD/SD-SDI, HDMI, CVBS
• 16-kanalni vgrajeni merilniki zvoka z opozorilom
• Izberite poljubna 2 zvočna kanala za izhod
• Valovna oblika Y/Cb/Cr/R/G/B in ena linija
• Vektorski obseg, histogram R/G/B/Y
• AFD, zakasnitev H/V, R/G/B/Mono, lažne barve
• Prikaz TSL UMD in besedila TALLY
• Črte Zebra, pomoč pri ostrenju z vršički
• Prikaz časovne kode SDI
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Upravljanje luči TALLY in GPI
• Nadgradnja vdelane programske opreme prek USB

9-palčni zaslon IPS LCD

Plošča IPS z osvetlitvijo LED
M-1093F uporablja 2 × 9-palčne plošče IPS (In-Plane Switching) LCD z ločljivostjo Full HD 1920 × 1200 in osvetlitvijo LED ter kontrastom 800 : 1. Vidni kot je vodoravni: 170° / navpični: 170°

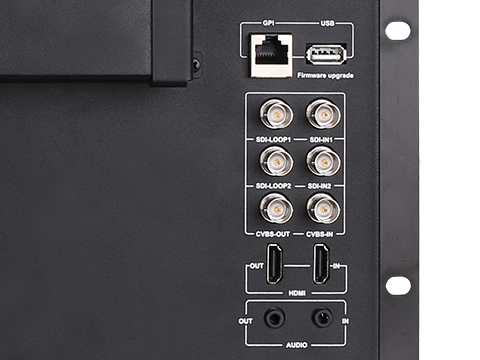

Vhodni/izhodni vmesniki

SDI / HDMI / CVBS / analogni zvok
Vsak LCD M-1093F podpira:
2K/3G/HD/SD-SDI × 2
2K/3G/HD/SD-SDI izhodna zanka × 2
Vhod HDMI 1.3 × 1
Izhod zanke HDMI 1.3 × 1
Vhod CVBS × 1
Izhod zanke CVBS × 1
3.5 mm analogni zvočni vhod × 1
3.5 mm analogni avdio izhod × 1

Vzorec pomočnika za analizo videa

Valovna oblika / vektorski obseg / histogram

M-1093F podpira vzorce pomočnika za videoanalizo, ki vključujejo: Vzorce lahko posamično vklopite/izklopite, izberete položaj prikaza (gor/dol/levo/desno), velikost, barvo in prosojnost, pretvorite informacije o kakovosti digitalnega videa (Luma, barva, nasičenost itd.) v vzorce ter izberete položaj prikaza (gor/dol/levo/desno), velikost, barvo in prosojnost.

Spremljanje vgrajenega zvoka

Do 16-kanalni merilniki z opozorilnim in izbirnim izhodom

M-1093F podpira prikaz 16-kanalnih in 8-kanalnih vgrajenih merilnikov zvoka SDI z oznakami in opozorilnimi informacijami o nenormalnem zvoku. Uporabniki lahko izberejo tudi poljubna dva zvočna kanala za izhod prek vtičnice 3,5 mm ali zvočnikov. Položaj vzorca merilnika zvoka lahko izberete v enem od štirih vogalov, izberete pa lahko tudi prikaz samo 2 kanalov, 8 kanalov in vseh 16 kanalov. Izbirate lahko tudi označevalce lestvice, informacije o opozorilih in prosojnost vzorca merilnika zvoka.

Prikaz UMD in besedilnega števca

Protokol TSL 3.1 / 4.0
M-1093F podpira prikaz UMD in tekstovnega prikaza protokola TSL 3.1/4.0 z izbiro 1-126 naslovov TSL in največ 8 prikazanimi črkami. Signal UMD/TALLY se vnaša prek vrat RJ45 (RS485) na zadnji plošči monitorja.

Nadgradnja vdelane programske opreme USB

Monitor ima na zadnji plošči standardna vrata USB za nadgradnjo vdelane programske opreme. Uporabniki lahko najnovejšo datoteko vdelane programske opreme prenesejo na ključek USB in jo neposredno vstavijo v monitor M-1093F ter nadgradijo brez povezave z računalnikom.

3-barvna lučka TALLY

Vhodni signal RJ45 (RS485)

Na vsakem zaslonu so sprednje luči TALLY rdeče, zelene in rumene barve, uporabniki pa lahko določijo nožice vrat RJ45 za nadzor luči TALLY.

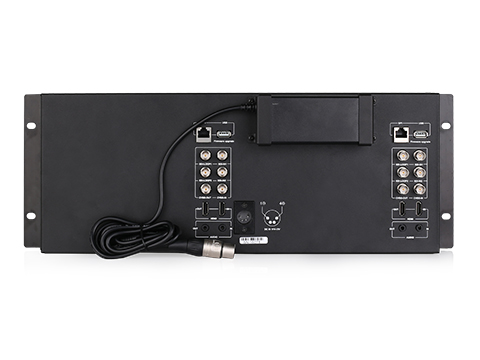

Napajanje

M-1093F zagotavlja 4-polno vtičnico XLR za enosmerni tok 6,5-24 V za oba zaslona, na zadnji plošči monitorja pa je priložen adapter AC-DC.

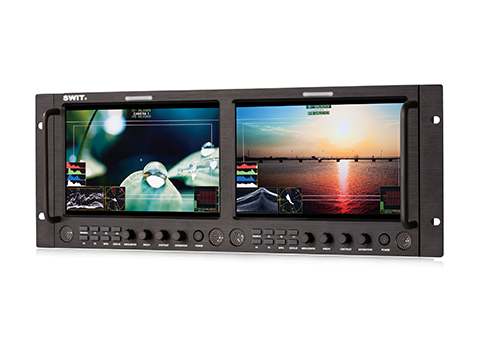

Namestitev

M-1093F se lahko namesti v standardno 19-palčno stojalo, ki zavzema višino 4U. Pri namestitvi v stojalo se monitor lahko obrne za ±30° navzgor in navzdol.
