Skaarhoj ETH-GPI Povezava

Nastavitev vhodno-izhodne naprave še nikoli ni bila tako prilagodljiva. Povežite in upravljajte karkoli iz svetilk, sprožite rutine stikala ATEM, upravljajte HyperDeck, spreminjajte optične sklope na SmartScope Duo in usmerjajte vhode/izhode na VideoHubu. Določanje parametrov - posameznih ali več - za vhode/izhode je zaradi strukture spustnih menijev v operacijskem sistemu UniSketch OS izjemno hitro. Povežite in nadzorujte do 8 naprav hkrati!

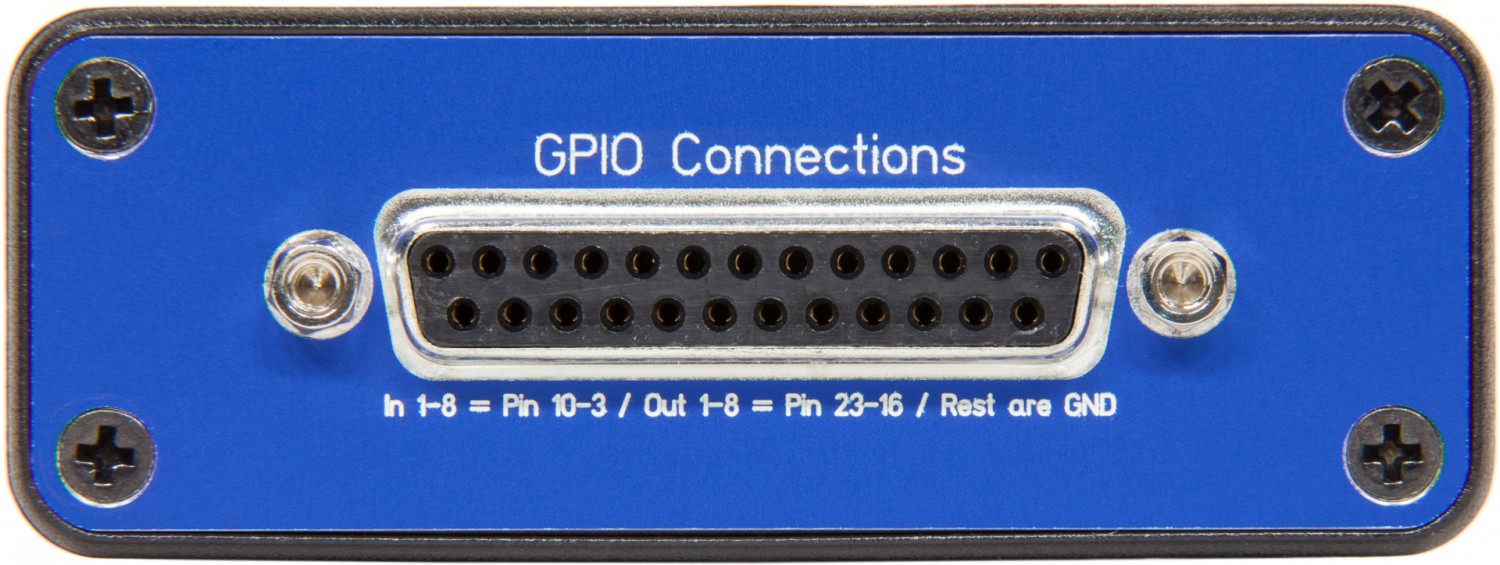

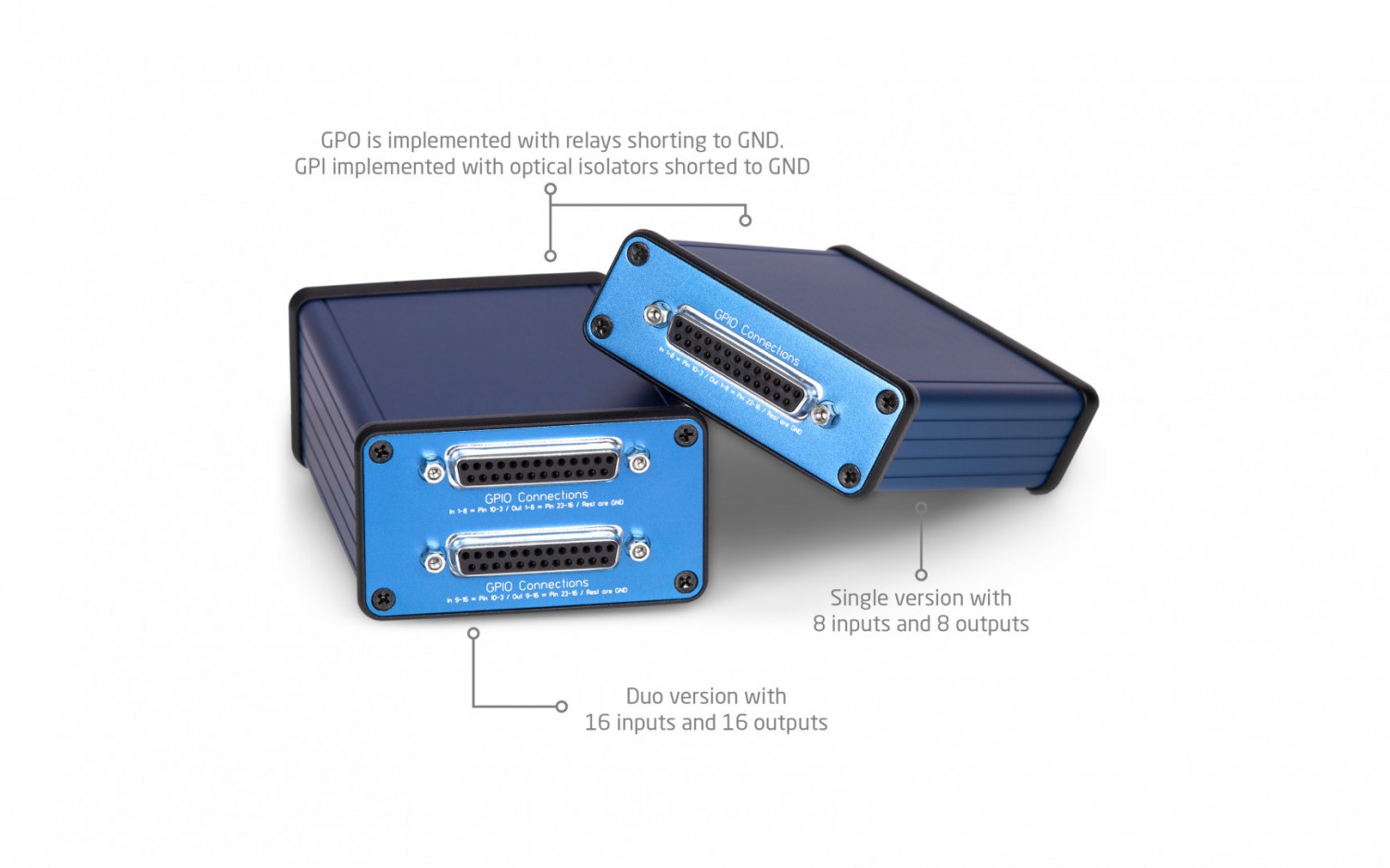

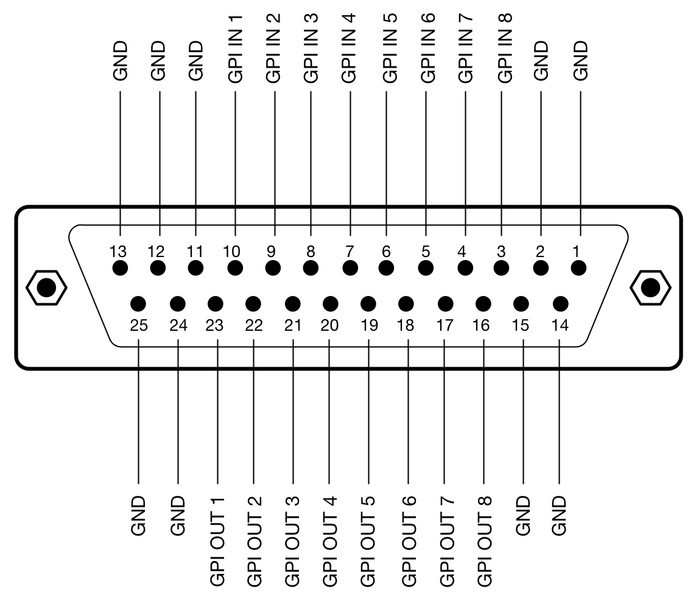

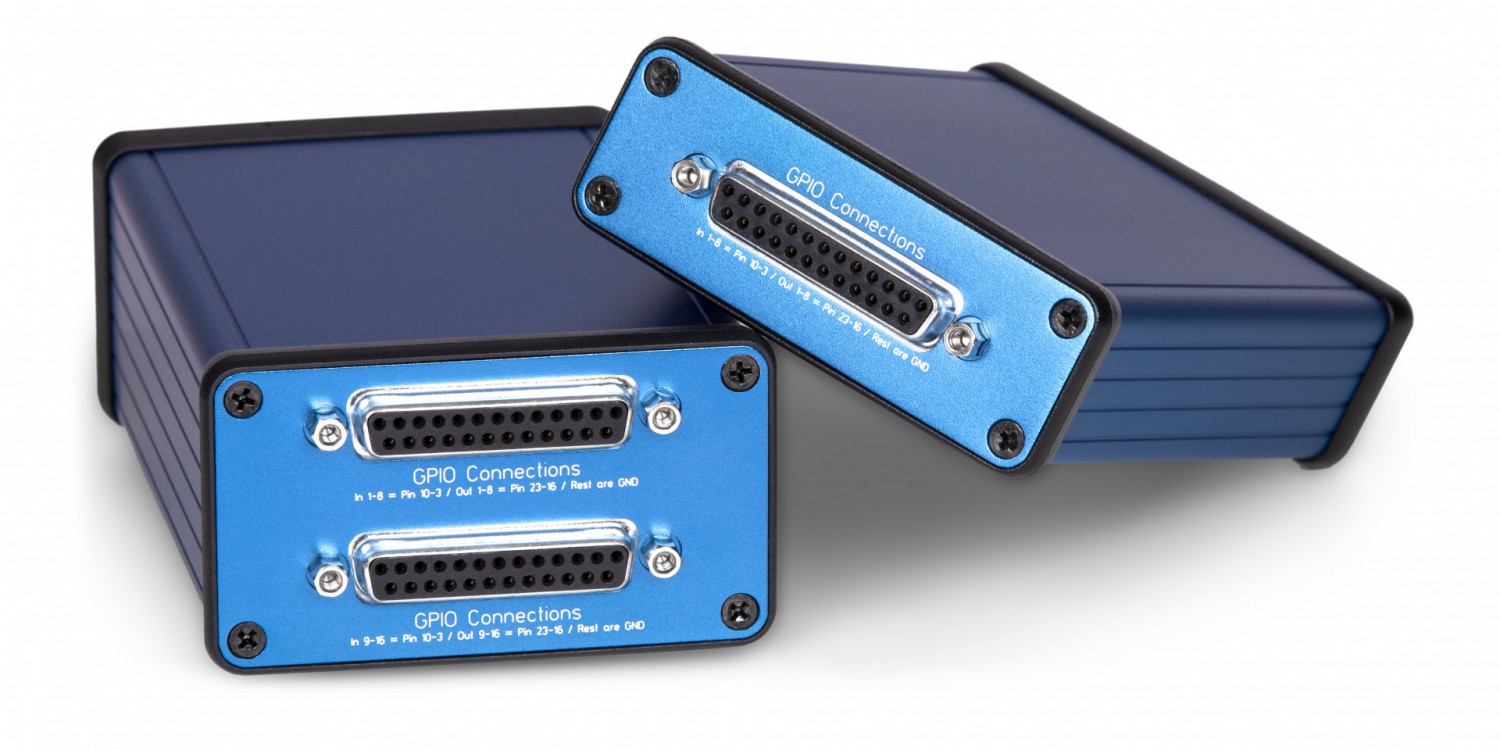

Splošno namenski krmilniki I/O ponujajo 8/16 vhodov in 8/16 izhodov, ki so električno ločeni s kakovostnimi releji in optočlenki. GPO je izveden z releji, ki so kratki na GND. GPI je izveden z optičnimi izolatorji, ki so kratkostično povezani z GND.

Prosimo, upoštevajte: SKAARHOJ Krmilniki z vhodi GPI sprejemajo odprte kolektorje in relejne izhode (potegnjene na GND). Privzet priključek HD15 tally na krmilniku TriCaster TC1 ne zagotavlja neposrednega delovnega signala za povezavo ETH-GPI. Potrebna je pretvorba 5V potenciala v GND.
