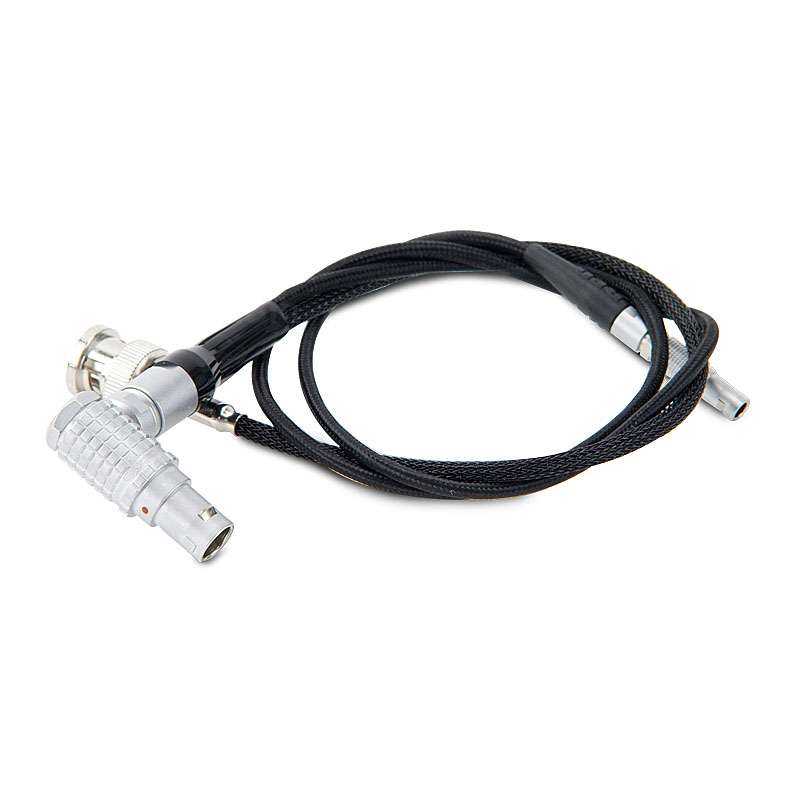

RED RED Kabel za zagon/zaustavitev (1B za sinhronizacijo, Ctrl, BNC)

RED START/STOP KABEL (1B TO SYNC, CTRL, BNC) zagotavlja podporo za ukaze za zagon/zaustavitev in za svetlobni signal z uporabo RED W.M.D. (WIRELESS MOTOR DRIVER). 14-pinski priključek Lemo 1B se priključi na vrata EXP na W.M.D. in prenaša signal (tally) z ohišja fotoaparata na W.M.D. 4-pinski priključek Lemo se priključi na vrata CTRL na ohišju fotoaparata. Priključek BNC se poveže z vrati SYNC na ohišju fotoaparata z uporabo kabla 3BNC-TO-00 SYNC CABLE in adapterja BNC-TO-BNC ter prenaša ukaze za zagon/zaustavitev na ohišje fotoaparata. Opomba: Za popolno podporo ukazov start/stop sta potrebna kabel 3BNC-TO-00 SYNC CABLE in adapter BNC-TO-BNC ADAPTOR (priložena izdelku RED 3-Axis Lens Control System). Kabel 3BNC-TO-00 SYNC CABLE je opremljen z dvema dodatnima priključkoma BNC za sinhronizacijo časovne kode in genlock.
