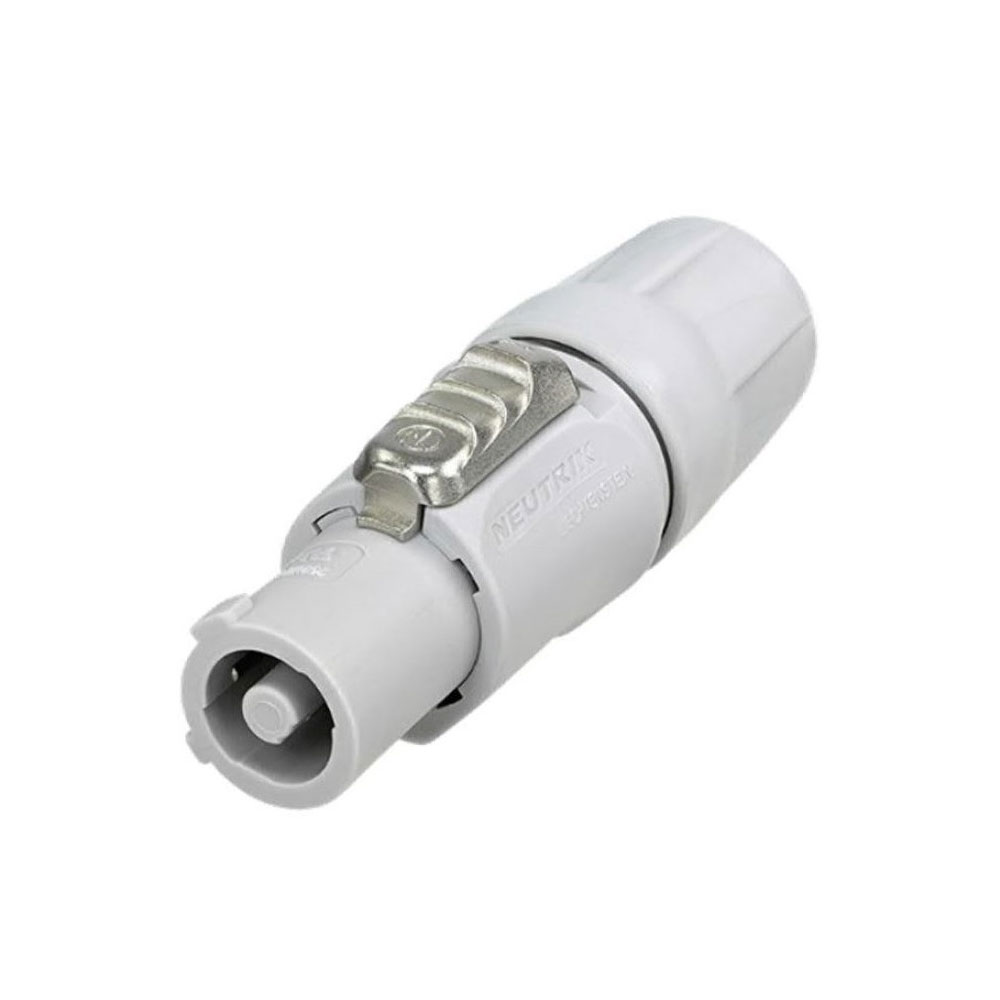

Neutrik NAC3FCB

Kabelski priključek za izmenični tok, zaklep z zaskočnico, izklop, vijačne sponke, sive barve

Priključek Powercon je zasnovan za tok do 20 A, ponuja varen zaklepni priključek, kompaktno zasnovo in izpolnjuje vse veljavne varnostne standarde. Ta serija ponuja 3-polni priključek, vključno z nevtralnim in ozemljitvenim, ter kompaktno obliko (ima veliko skupnih sestavnih delov s serijo zvočniških konektorjev "Speakon", čeprav so seveda popolnoma nezdružljivi!). Varna zasnova izhoda za razbremenitev kabla je zasnovana za kable premera 5-15 mm, zaklepanje pa poteka po načelu twist-lock (kovinski zaklep kot pri običajnih konektorjih "Speakon").

Kabelski priključki imajo vijačne sponke (največja velikost vodnika 4 mm), panelni priključki pa imajo ploščate sponke "Faston" 4,8 × 0,5 mm. Ploščni konektorji NAC3MP imajo standardne ravne montažne luknje in so neprepustni za zrak. Različice -WOT so v izvedbi z nerazcepljenimi izoliranimi priključki za uporabo z večjimi izoliranimi priključnimi sponkami.

Serija ima dve različici: A (vhod - vhod) in B (izhod - izhod). Obe različici sta si podobni, vendar imata različno barvno oznako, da ne pride do zamenjave. To pomeni, da s pravilnimi kabelskimi priključki ni mogoče ustvariti kratkega stika.

Tip A je namenjen napajanju, njegova barvna oznaka pa je modra. Tip B je namenjen vtičnicam, njegova barvna oznaka pa je siva.

Lastnosti

• Kabelski priključek za izmenični tok s ključavnico za zaklepanje 20 A/250 V
• 3 kontakti, vključno z nevtralnim in ozemljitvenim kontaktom
• Izvedbi za dovod (modra) in odvod (siva) energije z različnim kodiranjem, ki preprečuje zamenjavo
• Hitro in enostavno zaklepanje s sistemom Twist lock
• Izjemno robusten in zanesljiv
• Ergonomska zasnova
• Uporabniku prijazen zaklep za enostavno rokovanje
• Edinstvena razbremenitev kablov tipa Neutrik
• Komponente, priznane po standardih UL, cUL
• Certifikat VDE
• Odobritev SEV
• Edinstvena hologramska oznaka - zagotavlja pristen in avtentičen Neutrikov izdelek

Tehnične specifikacije

Naslov: Neutrik, ki je vgrajen v sistem Neutrik: NAC3FCB
Spol: ženski

Električni naslov
Upornost stikov: ≤ 3 mΩ
Dielektrična trdnost: 4 kVdc / 2,8 kVac
Izolacijska upornost: > 0,1 GΩ (po preskusu z vlažno toploto IEC 68-2-30)
Število elektronskih kontaktov: 2 + PE
Nazivni tok na kontakt: 20 A rms
Nazivna napetost: 250 V AC

Mehanski
O.D. kabla: 6-15 mm (1)
Življenjska doba: > 1000 ciklov spajanja
Velikost žice: 2,5 mm²
Velikost žice: 12 AWG
Zaklepna naprava: Quick Lock
(1): O.D. kabla je omejen na 6 mm - 14 mm po standardu VDE

Material
Prevleka kontaktov: 4 µm Ag
Kontakti: bronasti (CuSn6)
Insert: (PA 6 30 % GR)
Zaklepni element: cinkani ulitek (ZnAl4Cu1)
Ohišje: Poliamid (PA 6 30 % GR)
Razbremenilnik napetosti: poliacetal (POM)

Okolje
Temperaturno območje: -30 °C do +80 °C
