Nadzorna površina ACME vMix

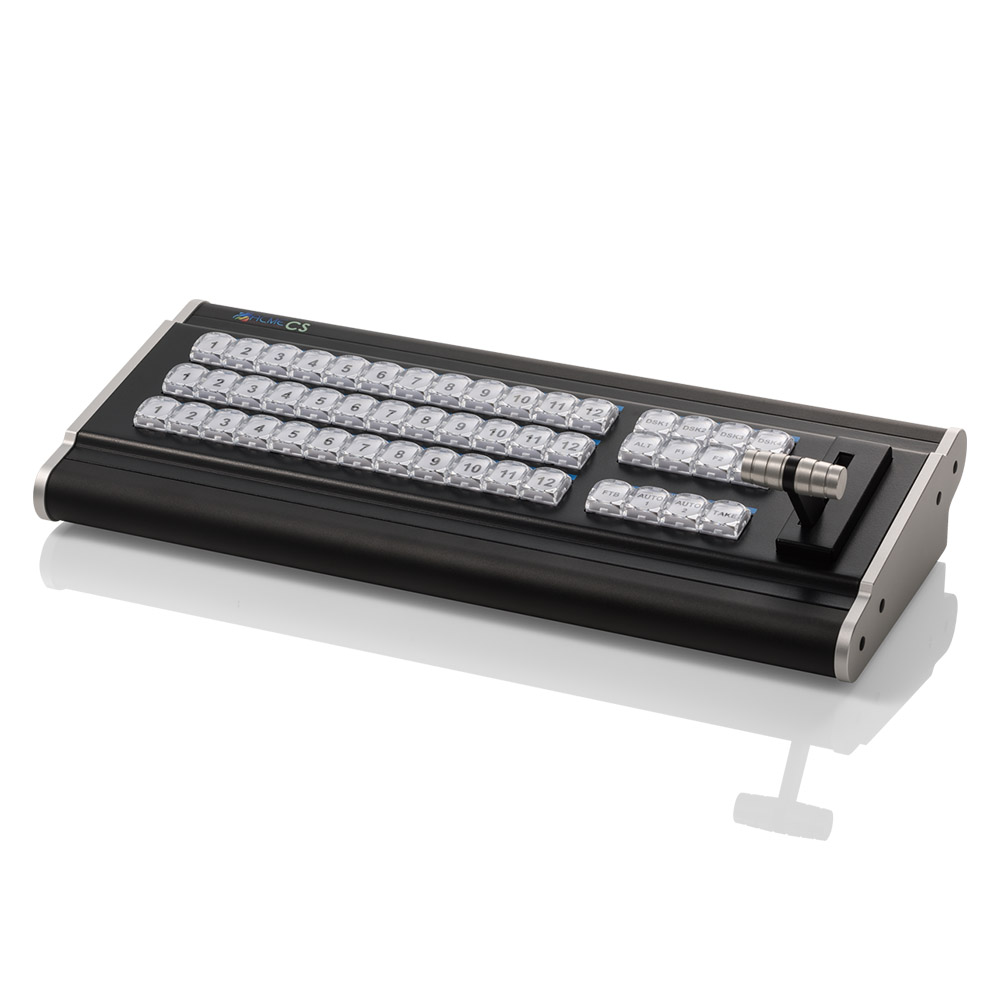

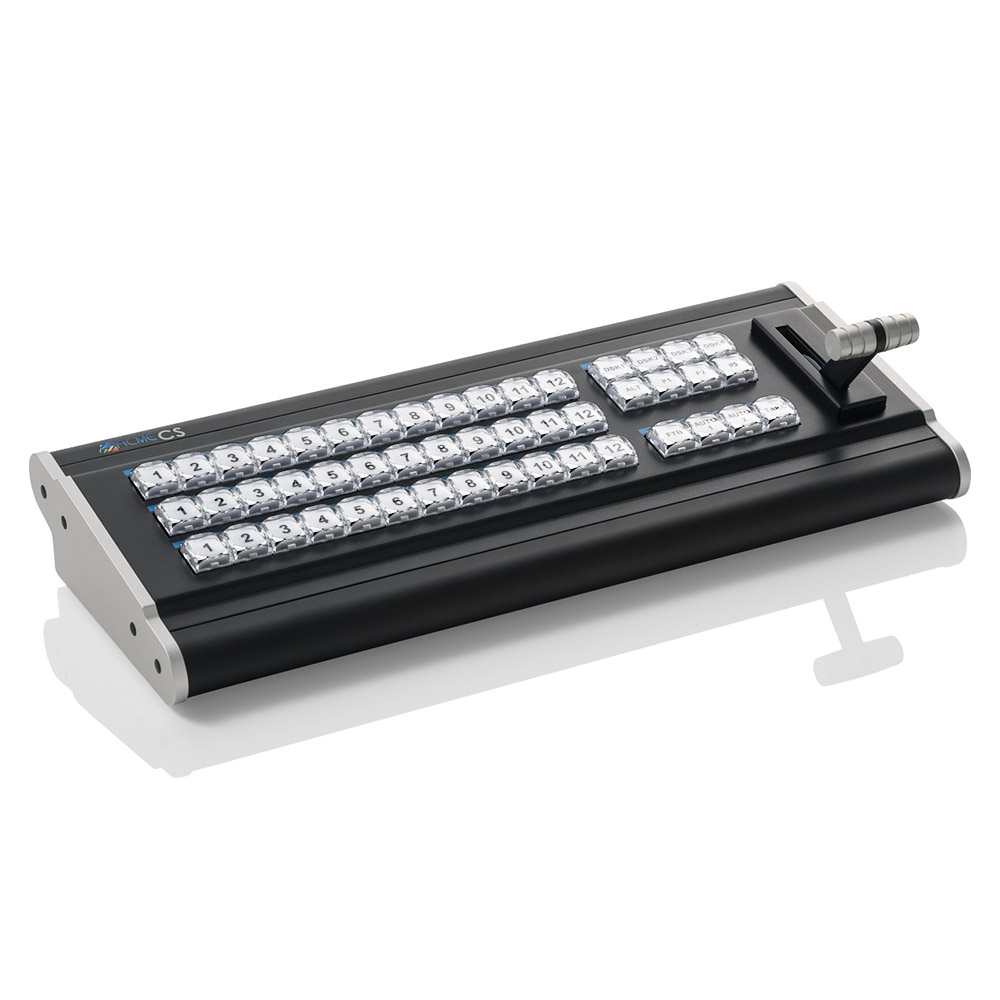

Nadzorna konzola za vMix podjetja ACME Video Solutions. Priključuje se/napaja prek vmesnika USB (potrebna je namestitev gonilnikov) in ponuja visokokakovostne osvetljene gumbe (rdeče, zelene in rumene LED diode) za preklapljanje signalov, DSK, vmesnike in uporabniško nastavljene funkcije ter profesionalno T-pasico in robustno zasnovo (mere 39x17x7 cm, teža 4,8 kg).

Prekrivno vodilo (zgornja vrstica)

V vMixu se grafike, ki so nameščene na vrhu drugih virov, imenujejo prekrivno vodilo. Znane so tudi kot ključi navzdol po toku (DSK), saj je grafika običajno "ključena" nad živim videom, potem ko so bili uporabljeni vsi učinki navzgor po toku. Gumbi DSK na nadzorni plošči ustrezajo številkam od 1 do 4 pod vsakim vhodom v programu vMix.

1. Izberite kanal prekrivanja, ki ga želite uporabiti. Primer: če želite prekrivati vhod na kanalu 1, pritisnite gumb DSK1. Sedaj se bo prižgal, kar pomeni, da je kanal prekrivanja 1 na prvih 12 vhodih pripravljen za uporabo.
2. Pritisnite želeni vhod, ki ga želite prekrivati. Primer: če imate na vhodu 6 spodnji tretji naslov, pritisnite gumb 6 v vrstici za prekrivanje. Gumb 6 bo nato zasvetil, kar pomeni, da je vhod 6 prekrit s kanalom 1 izbranega vhoda.
3. Če želite videti, kateri vhodi so trenutno aktivni na posameznem kanalu prekrivanja, lahko ciklično preklapljate med 4 gumbi DSK. Če ima prekrivni kanal aktiven vhod, bo ustrezni vhod zasvetil.

Programsko vodilo (srednja vrstica)

Pritisnite številko vhoda v vrstici Program, ki ga želite dodeliti programu ali izhodu
S tem prekinete vhod brez prehodov ali ga neposredno prenesete na izhod
Zbirka za predogled (spodnja vrstica)

Pritisnite vhodno številko v vrstici Predogled, ki jo želite dodeliti predogledu.

Funkcijski gumbi (F1, F2, F3)

1. Če želite programirati funkcijske tipke, odprite okno vMix Setup in kliknite zavihek Keyboard Shortcuts.
2. Kliknite Add (Dodaj) in odprlo se bo novo okno s padajočimi meniji, v katerih so prikazane ustrezne tipke in razpoložljive bližnjice vMix.
3. Kliknite spustni meni Keys (Tipke) in pojdite na SurfaceF1, SurfaceF2, SurfaceF3. Te ustrezajo tipkam F1, F2 in F3 na nadzorni plošči.
4. Izberite želeno funkcijo. Primer: če želite, da se z gumbom zažene snemanje, izberite Start Recording (Začni snemanje).
5. Pritisnite gumb Ok in izbrani funkcijski gumb je zdaj pripravljen za uporabo.

Gumb ALT

Gumb ALT lahko držite pritisnjen skupaj z drugimi gumbi, da spremenite njihovo funkcijo.

To bo omogočilo dodajanje izboljšav v prihodnje posodobitve programa vMix.

Trenutno deluje na naslednji način:

1. Če držite pritisnjen gumb ALT, medtem ko pritiskate gumb linije za predogled, se začne predvajanje tega vhoda, če gre za videoposnetek.
2. Če držite pritisnjeno tipko ALT, medtem ko pritiskate katerega koli od linijskih gumbov za prekrivanje, se v oknu za predogled vklopi to prekrivanje, namesto da bi se preklopilo neposredno na Program/Output. Ob naslednjem preklopu se prekrivanje predogleda samodejno aktivira nad Program/Output.

Gumbi za prehod

Pri preklopu v živo se prehod z ene kamere ali posnetka na drugo imenuje prehod. Nadzorna plošča vMix ima tri vrste prehodov, ki ustrezajo gumbom za prehod v aplikaciji vMix.

1. Za trden prehod med dvema vhodoma pritisnite gumb "Take".
2. Za uporabo stiliziranega prehoda, kot je brisanje, mešanje ali povečava, so na vrhu vmesnika vMix prehodi, ki jih je mogoče prilagoditi. "Auto 1" in "Auto 2" ustrezata prvima dvema prehodoma v razdelku Uredi. Ko spremenite ti vrsti prehodov v oknu vMix, se prehod spremeni tudi za gumbe.
3. Pritisnite gumb "FTB", da spremenite izhod v živo v črn zaslon. (Prehod v črno)
