Canare 12G/3G/HD-SDI na kolutu z nosilcem kabla 40m

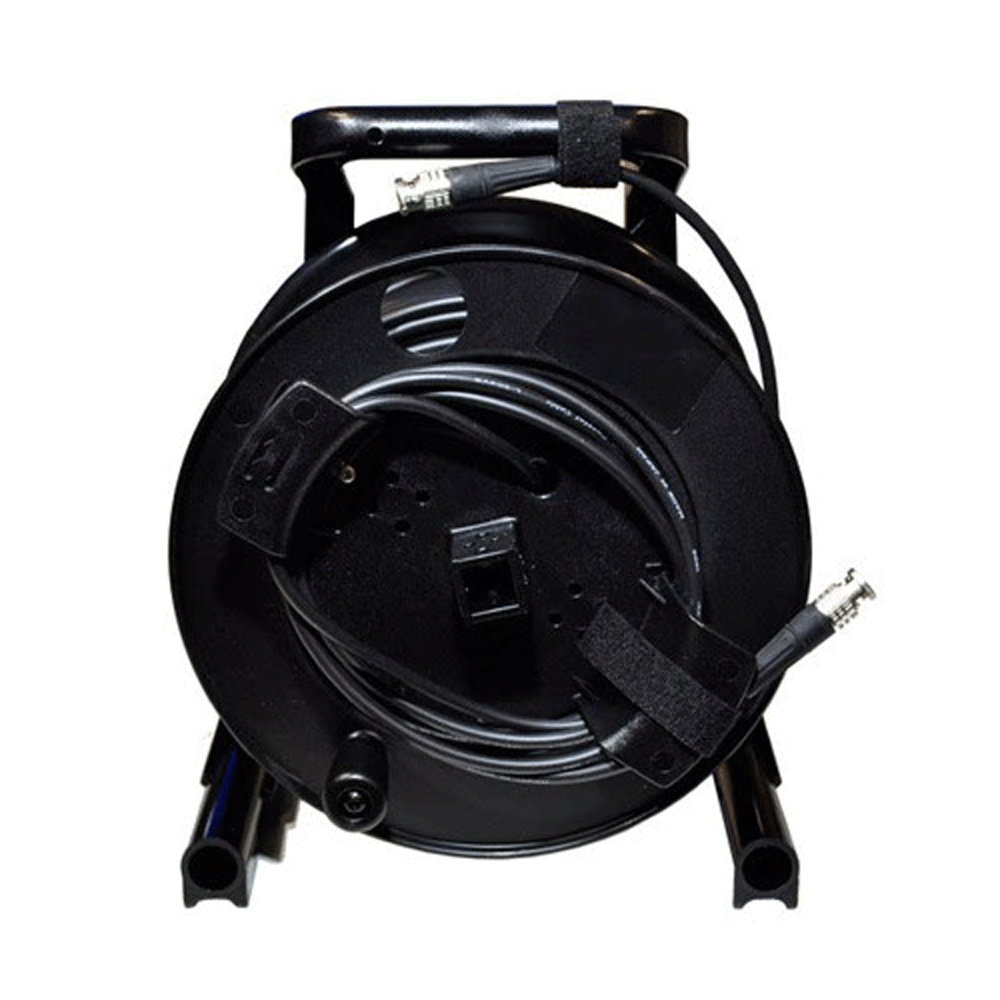

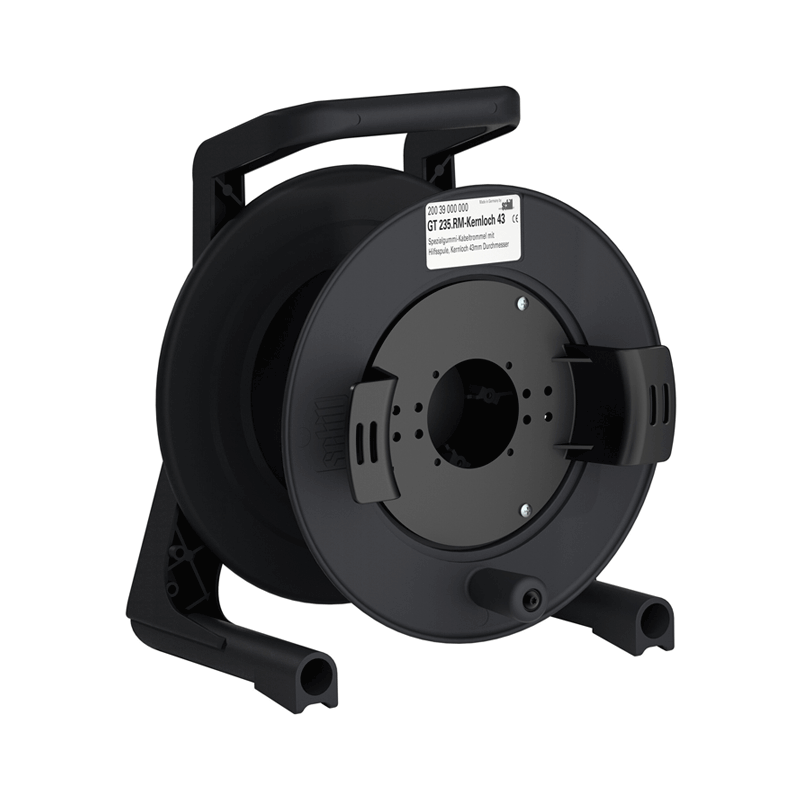

snCanare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" prožen in vzdržljiv 75-ohmski koaksialni kabel HD/SD-SDI z zunanjim premerom 7,2 mm s končnicami BNC (M), navit na boben SCHILL. 30-40 m dolgi kabli so naviti na boben Schill GT 235.RM, 50-80 m dolgi kabli so naviti na večji boben Schill GT 310.RM

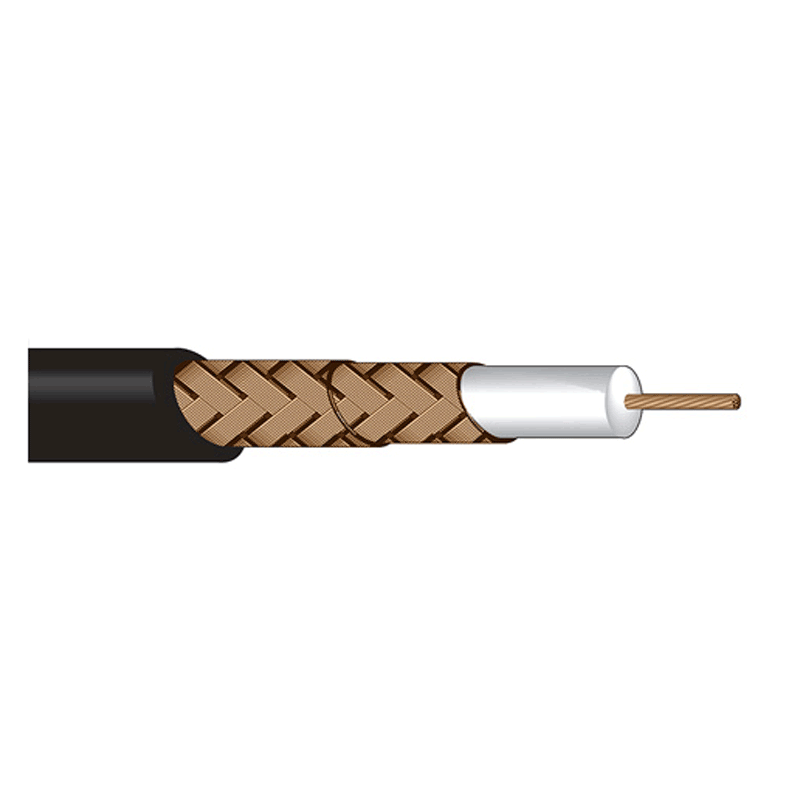

Zaradi svoje velike prožnosti je idealen za mobilno uporabo HD z odlično odpornostjo na večkratno upogibanje. Kabel ima speljan osrednji vodnik in dvojno pleteno zaščito "High-density" z visoko gostoto in debelo izolacijo iz pene.

Lastnosti kabla Canare L-4.5CHWS:

• skladen s specifikacijo SMPTE 424M in 292M
• HDTV
• Video HD/SD-SDI
• Analogni video PAL in NTSC
• Satelitske aplikacije
• TELCO
• Testna oprema

Parametri kabla Canare L-4.5CHWS:

• Standardno izdelane dolžine: 100/200 m
• Premer plašča (celotni premer) v mm: 7,2
• Teža kabla v kg/100 m: 6,6
• Osrednji vodnik - število in premer žil kabla v mm: 7/0,34
• Skupni premer osrednjega vodnika v mm: 1,02
• Penasti dielektrik - premer v mm: 4,57
• Upornost osrednjega vodnika v Ω/100 m: 3,3
• Upornost zunanjega vodnika v Ω/100 m: 0,8
• Temperaturno območje: -30 °C ~ +60 °C
• Statična kapacitivnost v pF/m: 53
• Dušenje v dB/100 m pri 750 MHz: 22,8

Značilnosti priključka BCP-B45HW:

• Prava 75-ohmska zasnova z vtisnjenim zatičem in tulcem
• Visoka zmogljivost 1,1 ali manj VSWR (razmerje med napetostjo in valovanjem) do 3 GHz.
• Podaljšano ohišje za boljše rokovanje
• Oznaka položaja na ohišju omogoča enostaven pregled konektorja.
• Odličen oprijem kabla
• Pozlačen osrednji zatič
• Ohišje konektorja je ulito pod tlakom, kar omogoča nižje stroške ob visoki zmogljivosti
• Enostavna montaža z orodjem za stiskanje Canare

Parametri konektorja BCP-B45HW:

• Izolacijska upornost pri 500 V DC v Ω: >1000M
• Nazivna napetost za 1 minuto: 1500 V AC (efektivna vrednost)
• Upornost osrednjega kontakta: 1: <6m ohm
• Upornost zunanjega kontakta: 1,5 mm <3m ohm
• Impedanca v Ω: 75
• Ohišje konektorja - material/površina: medenina / nikelj
• Sredinski kontakt - material/površina: berilijev baker / zlato
• Prirobnica - material/površina: tlačno liti AL / nikelj
• Dielektrik - material: Material - material: PTFE politetrafluoroetilen
