Blackmagic Design Teranex Mini SDI na DisplayPort 8K HDR

Teranex Mini SDI na DisplayPort 8K HDR je napredna rešitev za spremljanje videa 8K na napravah DisplayPort, vključno s podporo za HDR, popravljanjem 3D LUT, funkcijami merjenja in kalibracijo monitorja. Izdelek je zasnovan za strokovnjake v filmski in televizijski produkcijski industriji in izkorišča prednosti nove generacije zmogljivih monitorjev, kot je Apple Pro Display XDR.

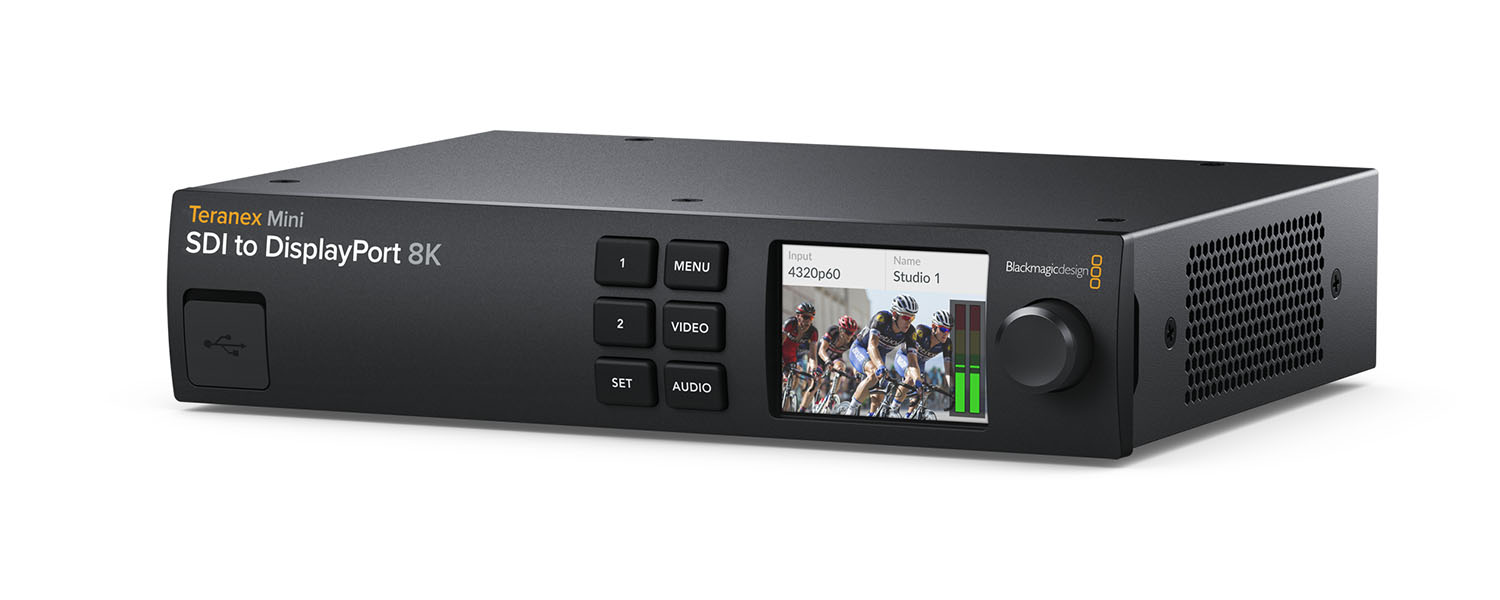

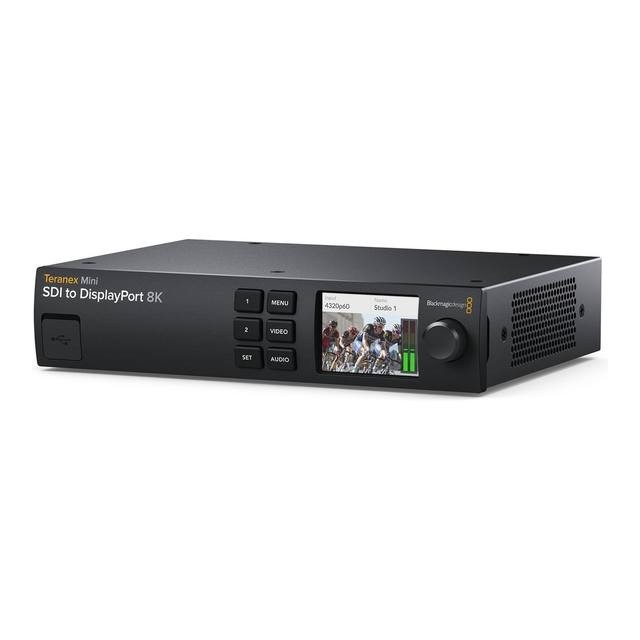

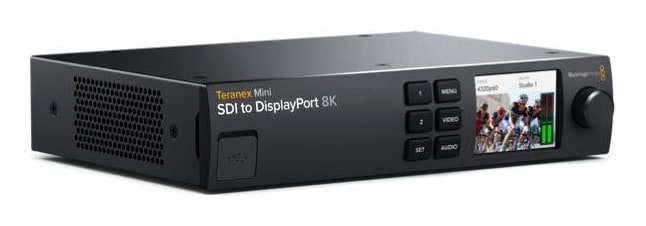

Teranex Mini SDI na DisplayPort 8K HDR je napredna rešitev za spremljanje videa 8K z računalniškimi monitorji z vmesnikom DisplayPort, kot je novi monitor Pro Display XDR. Za razliko od običajnih pretvornikov lahko ta izdelek uporablja kalibracijske sonde tretjih oseb in prikazuje tudi izhodne funkcije merjenja signala, vključno z valovno obliko, histogramom ali vektorskopom. To je idealna rešitev za filmske studie ali televizijska delovna mesta, ki potrebujejo profesionalne, a cenovno dostopne rešitve za predogled videa. Dodaten bonus je elegantna zasnova, ki vključuje. LCD-zaslon za predogled signala in enostavno nastavitev.

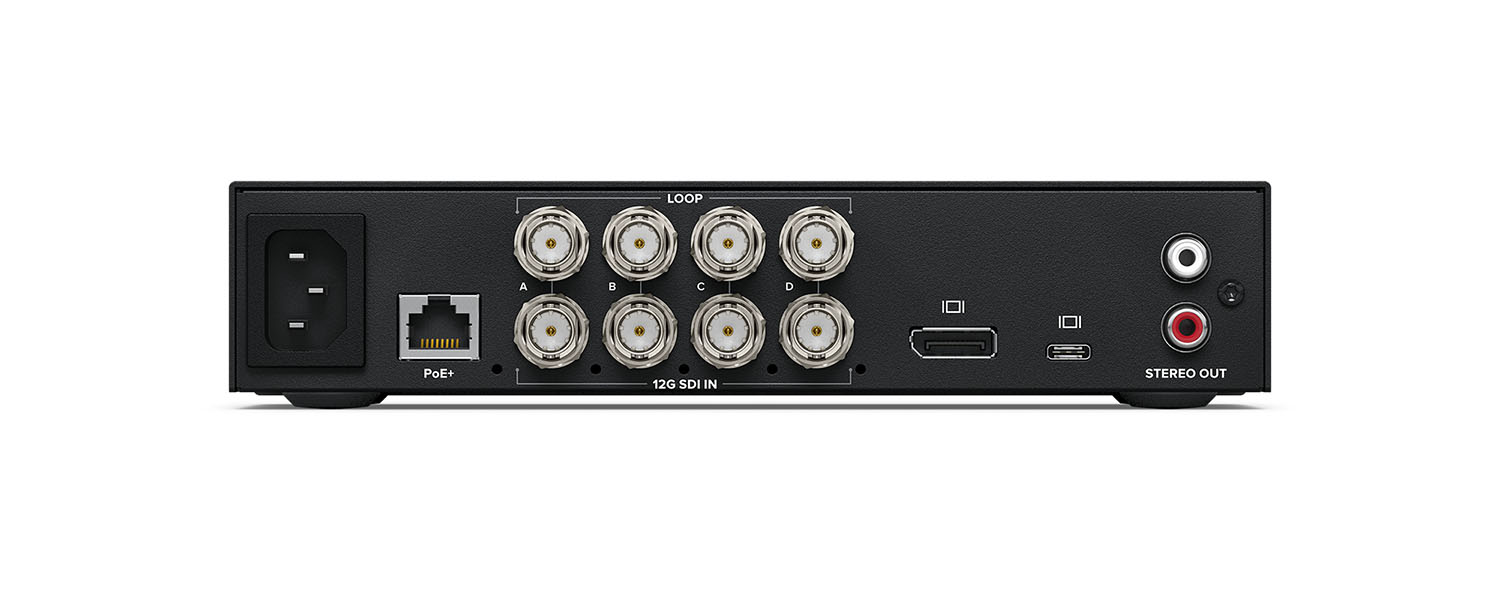

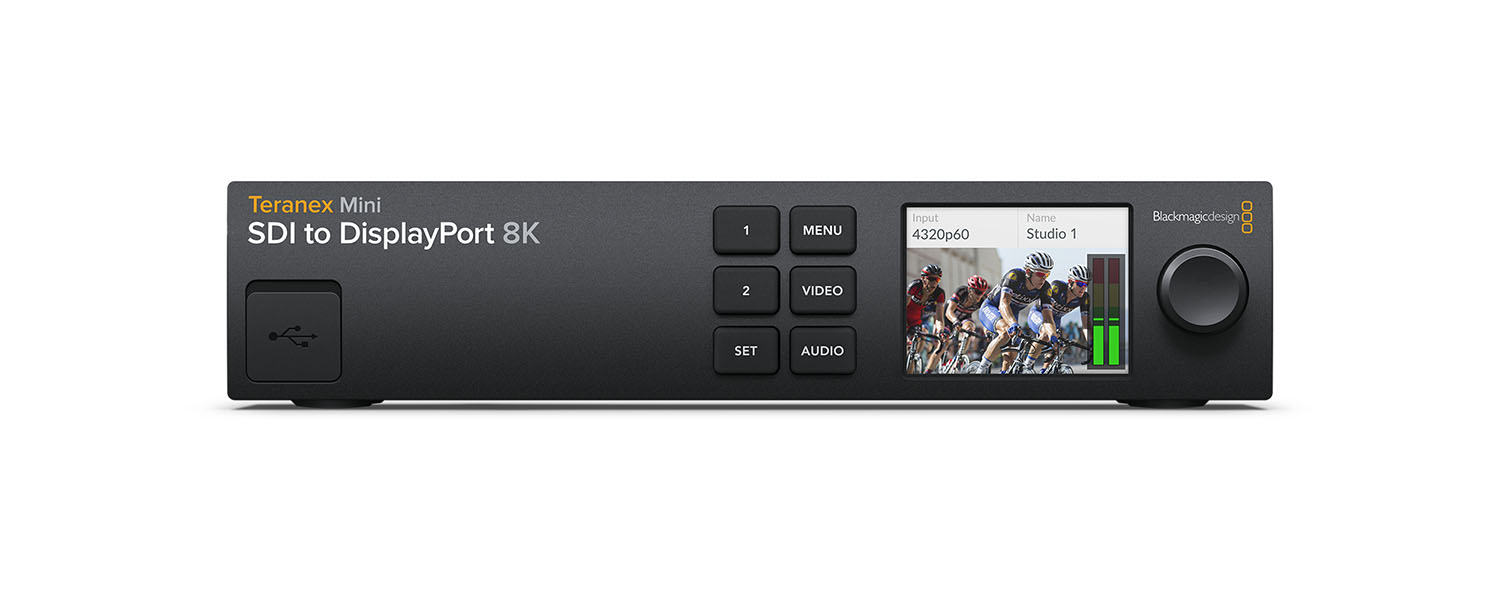

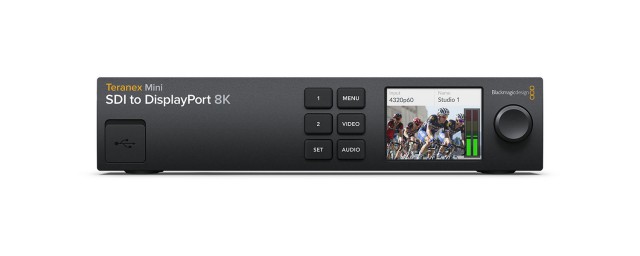

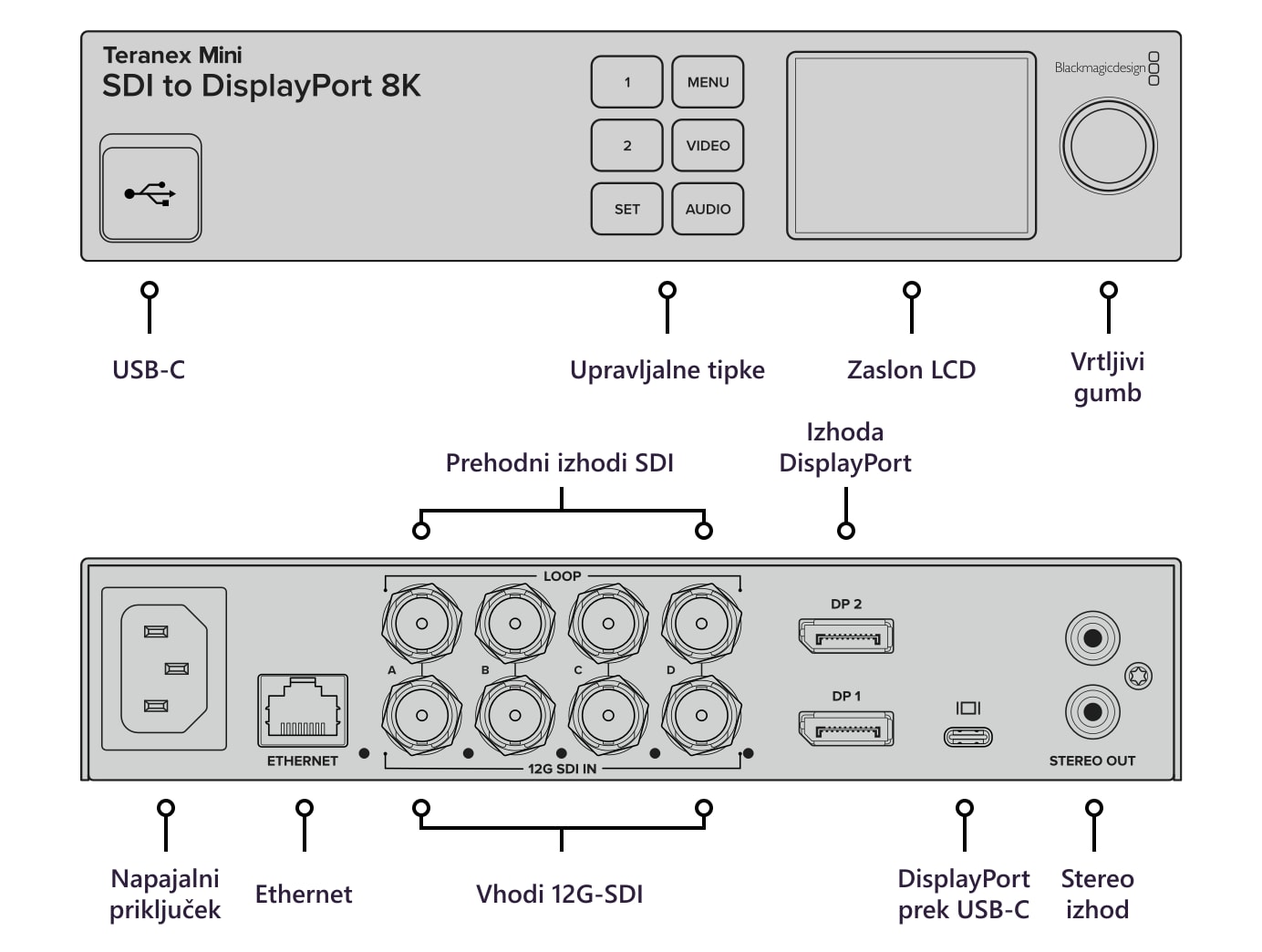

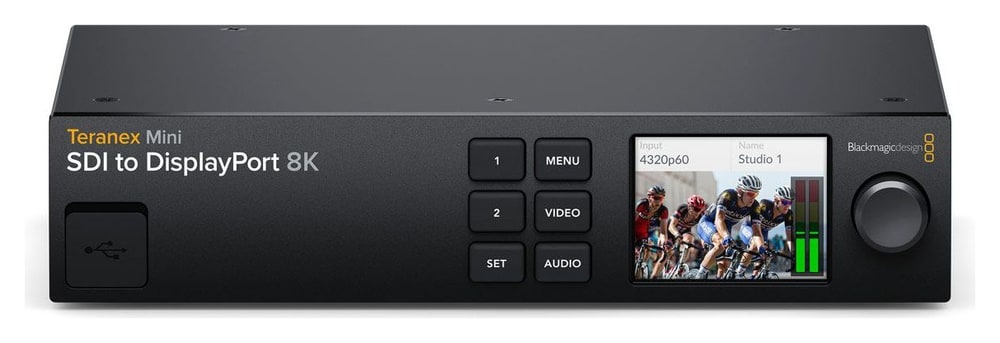

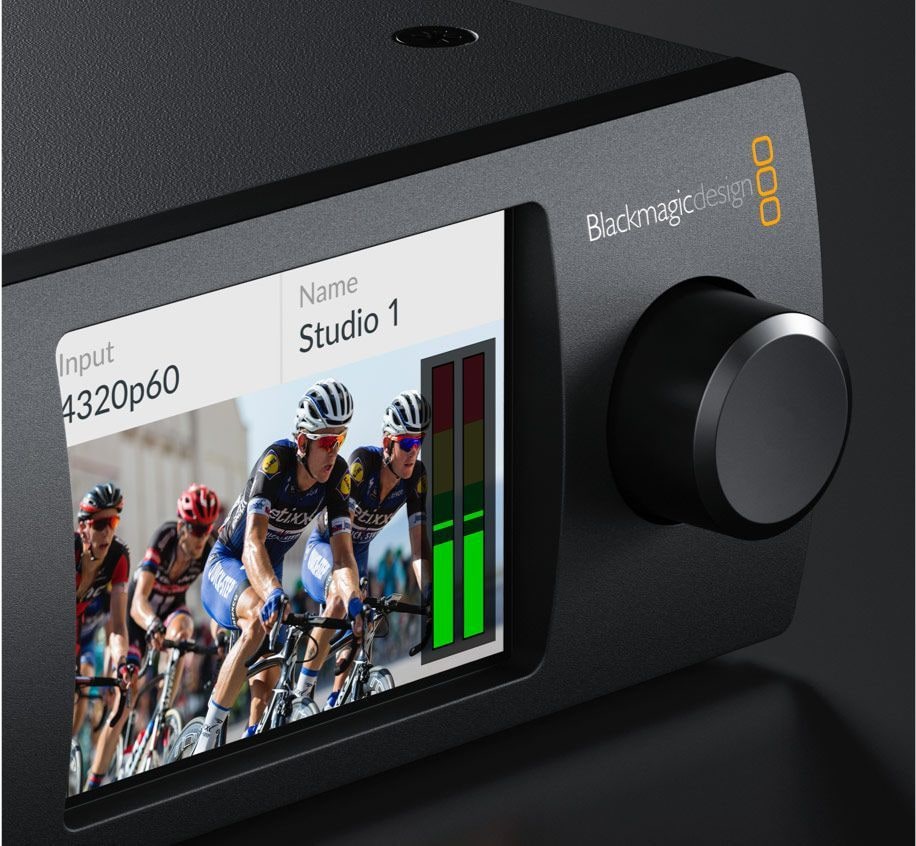

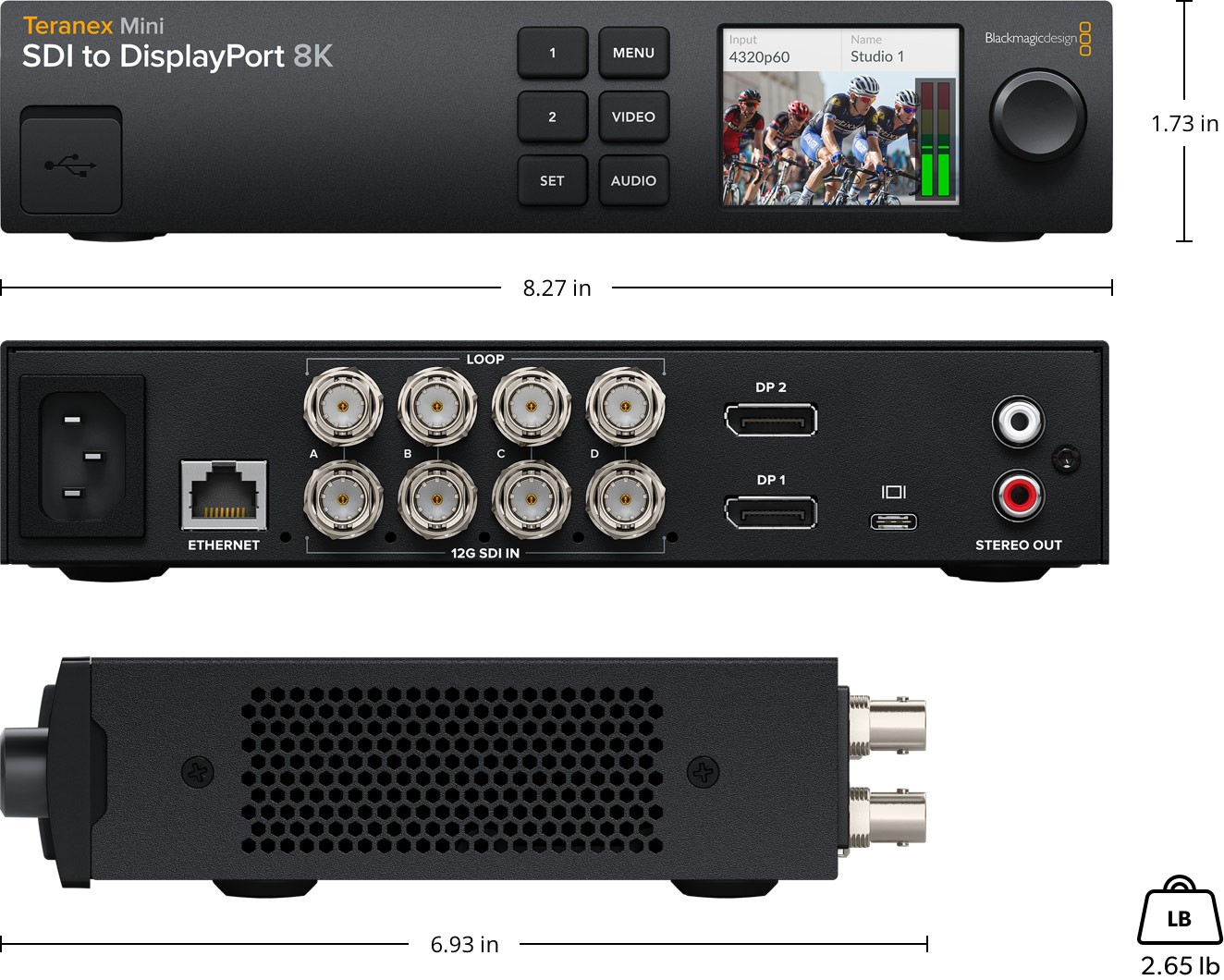

Na sprednji maski so nameščeni upravljalni elementi in barvni zaslon za prikaz signala, prisotnega na video vhodu, merilniki zvoka in indikator video formata. Na zadnji plošči je na voljo vmesnik Quad Link 12G-SDI, združljiv s standardi HD, Ultra HD in 8K. Na voljo sta tudi dva priključka DisplayPort: en standardni in en v slogu USB-C za nove monitorje, kot je Pro Display XDR. Vgrajena funkcija za spreminjanje ločljivosti videa zagotavlja prisotnost pravilnega video signala za monitor, ki je priključen na vmesnik DisplayPort.

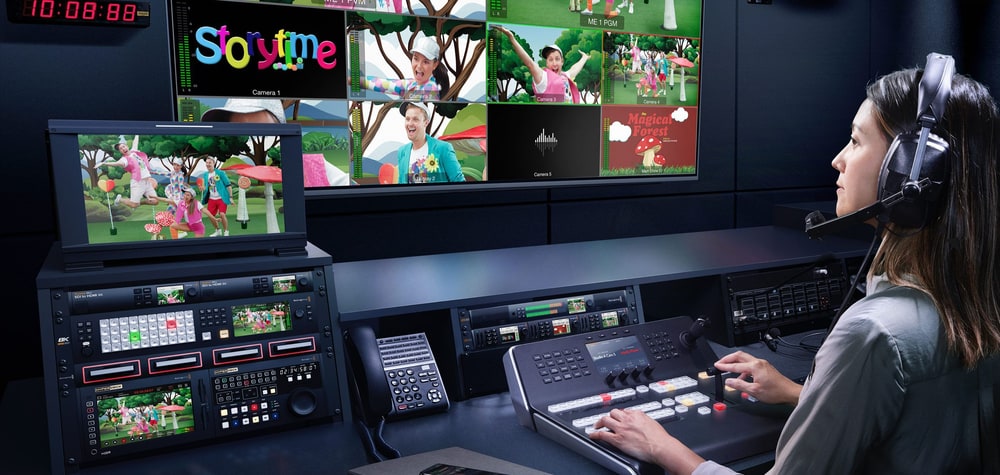

Predogled signala HDR SDI na združljivih monitorjih DisplayPort omogoča podpora za formata PQ in Hybrid Log Gamma (HLG) v skladu s standardi ST2108-1, ST2084 in ST425. Standard ST425 opredeljuje dva nova bita v VPID za določitev značilnosti prenosa SDR, HLG ali PQ. Standard ST2108-1 določa način prenosa statičnih ali dinamičnih metapodatkov HDR prek SDI. Podprta sta tudi standarda ST2082-10 za 12G-SDI in ST425 za vire 3G-SDI. Podprti so barvni prostori Rec.2020 in Rec.709 ter 100 % prostora DCI-P3.

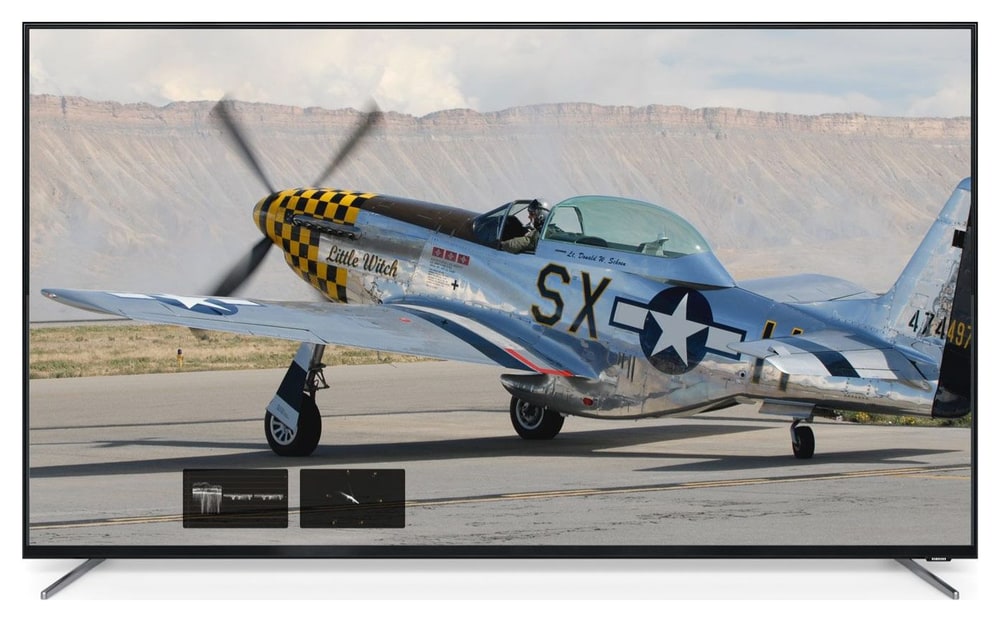

V načinu blend-in je mogoče prikazati dve neodvisni merilni orodji za ocenjevanje združljivosti slike z oddajnimi standardi. Uporabniki lahko spreminjajo njun položaj, velikost in raven preglednosti ter izbirajo med funkcijami za prikaz valovne oblike, vektorskopa in komponent RGB/YUV, da preverijo popravek barv in združljivost posnetka z oddajnimi standardi. Na voljo je tudi prikaz histograma za preverjanje porazdelitve ravni svetlosti in izgorevanja ali izgorevanja.

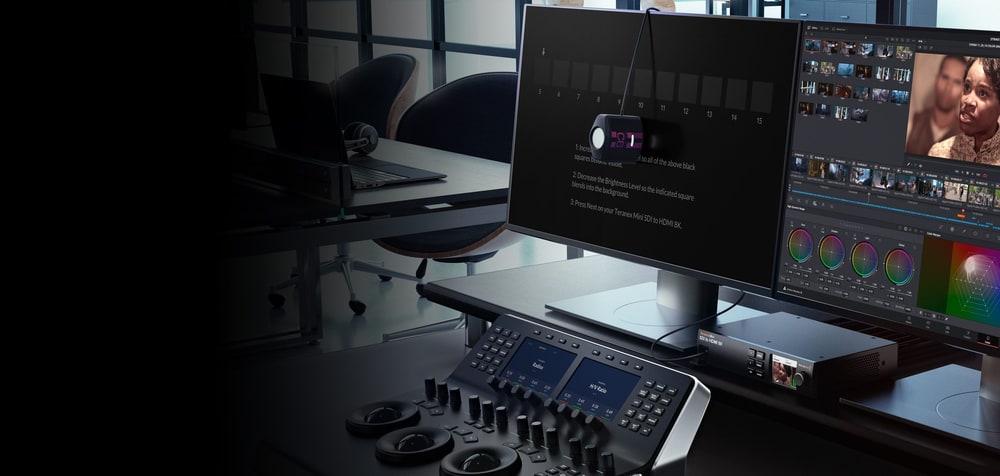

Teranex Mini SDI to DisplayPort 8K HDR ponuja 33-točkovne popravke 3D LUT, poleg tega je mogoče kalibrirati priključene zaslone z uporabo kalibracijskih sond drugih proizvajalcev, priključenih na vmesnik USB. Pretvornik bo analiziral in samodejno ustvaril podatke 3D LUT za odpravo nekonsistentnega barvnega prikaza na različnih monitorjih. Dve neodvisni tabeli 3D LUT lahko uvozite in preklapljate s sprednje plošče. Podprte kalibracijske sonde USB vključujejo SpectraCal C6, X-Rite i1 Display Pro in Klein K10-A.

Prehodni vhod Quad-Link 12G-SDI podpira vse običajne video standarde, vključno s 50p, 59,94p do 60p pri ločljivosti 720p. Prepletene ločljivosti 1080i HD vključujejo 50i, 59,94i in 60i, podprte pa so tudi vse hitrosti sličic na sekundo od 23,98 do 60 sličic na sekundo za standarde 1080p, 1080PsF in 2160p. Standardi Cinema 2K in 4K DCI so podprti od 23,98p do 60 sličic na sekundo, načini 8K pa vključujejo 4320p23,98, 24, 25, 29,97, 50 in 59,94. Pretvornik samodejno pretvarja tudi med načinoma 2SI in Square Division ter podpira načine Level A in Level B za vmesnike 3G-SDI in barvne modele YUV ali RGB za SDI.

Zaradi gumijastih nogic lahko pretvornik postavite na delovne mize, opcijska polica Teranex Mini Rack Shelf pa omogoča namestitev v instrumentne omare.
