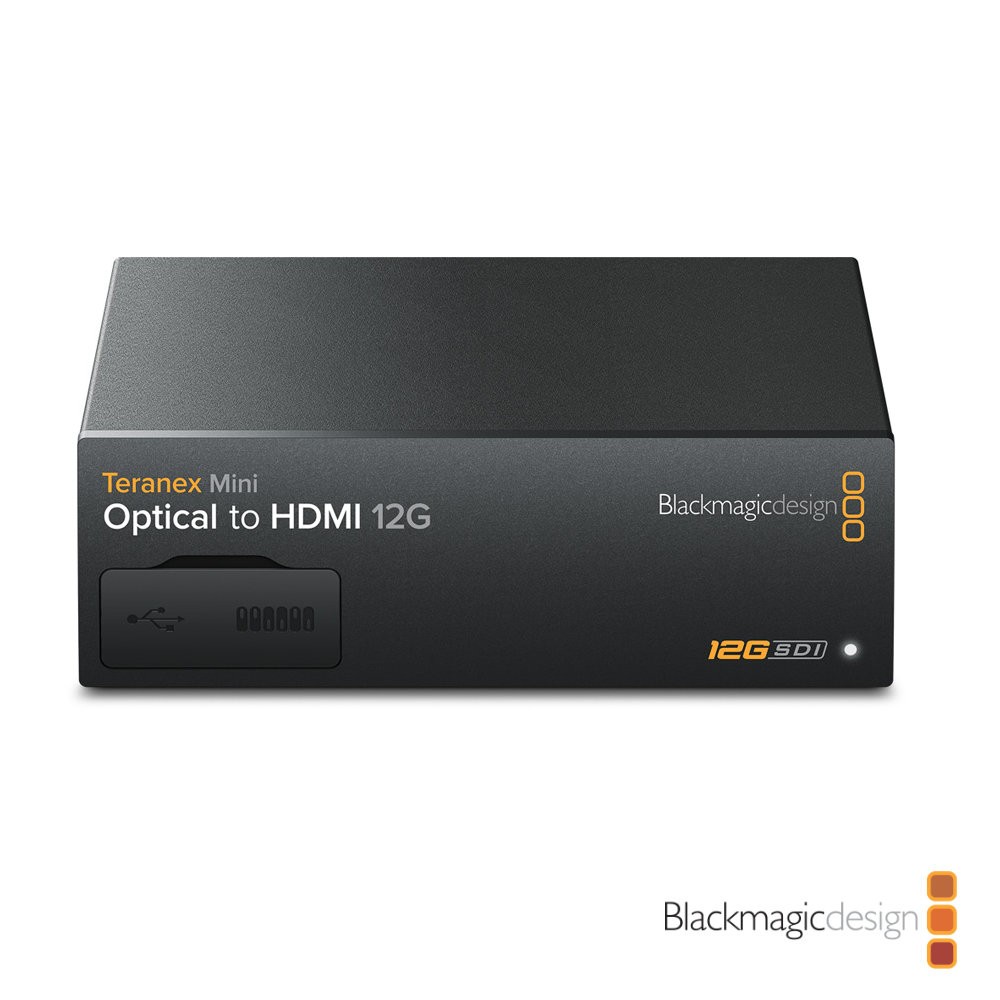

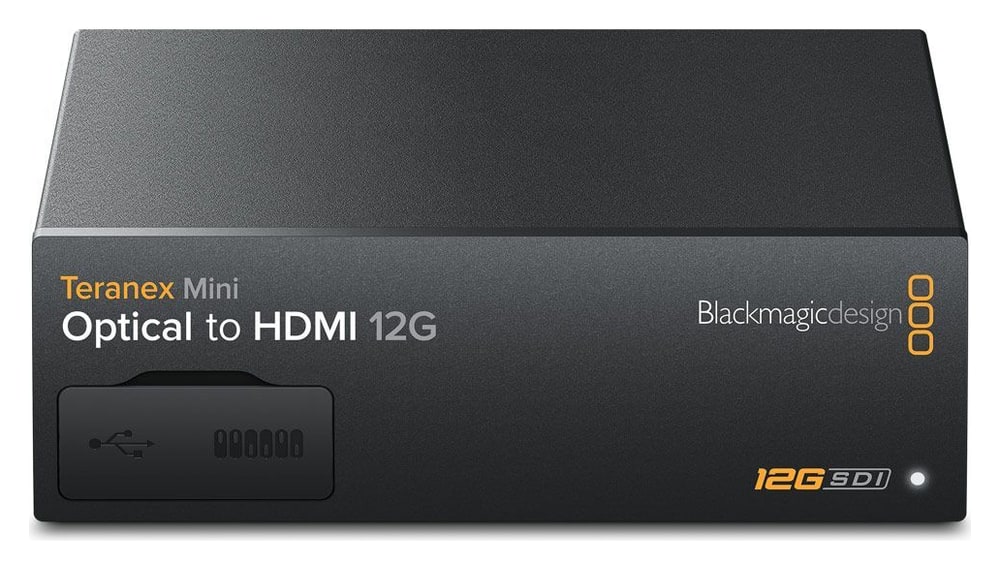

Blackmagic Design Teranex Mini optični priključek HDMI 12G

Modeli Teranex Mini uporabljajo revolucionarno novo ohišje, zasnovano za boljše odvajanje toplote, ki jo ustvarjajo zmogljiva vezja vmesnika 12G-SDI. Novi izdelki Teranex Mini odpravljajo tudi druge težave prejšnjih generacij pretvornikov: imajo notranji napajalnik, standardne priključke XLR in ergonomsko upravljanje. Zaradi privlačne zasnove so primerni tudi za namizno uporabo v postprodukcijskih studiih, lahko pa jih uporabljate tudi v instrumentalnih omarah. Zaradi majhne velikosti jih je mogoče preprosto uporabljati tudi na snemalnih lokacijah, tako kot prejšnje generacije pretvornikov.

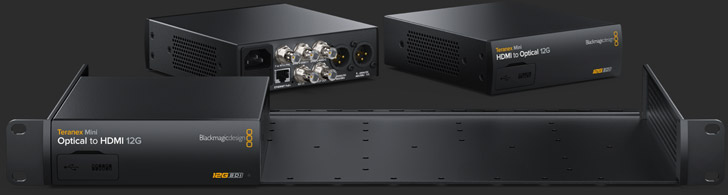

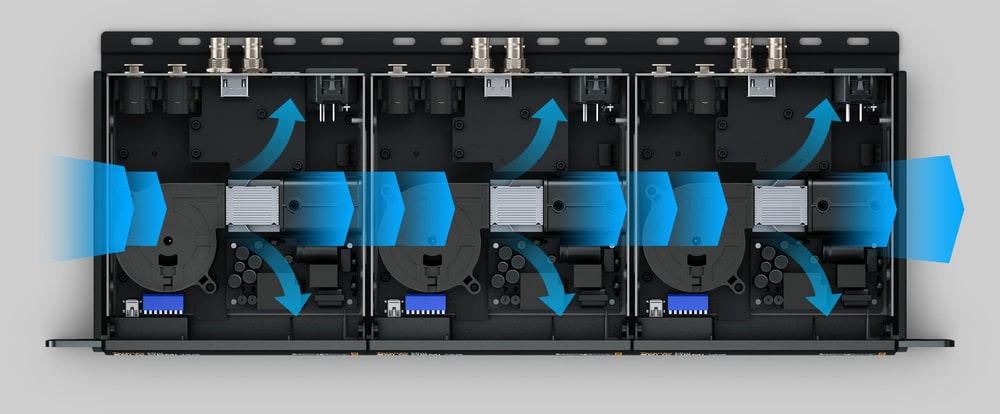

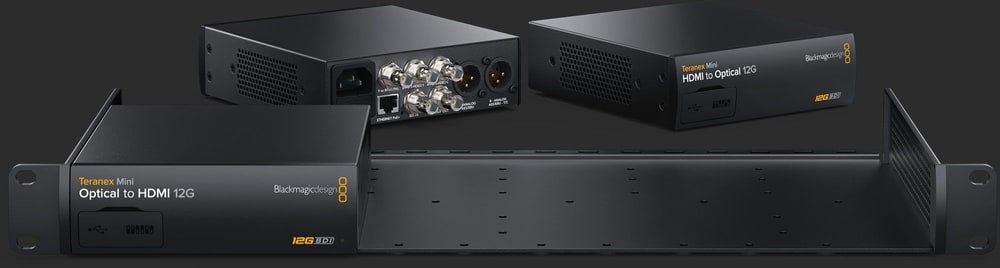

Pretvorniki Teranex Mini lahko obdelujejo signale 12G-SDI, ne da bi se pregrevali, tudi če je več pretvornikov nameščenih drug ob drugem v adapterju za montažo v stojalo. Vmesnik 12G-SDI omogoča obdelavo vseh formatov SD, HD in Ultra HD do ločljivosti 2160p60 prek enega samega standardnega kabla s priključki BNC. Tehnologija 12G-SDI zagotavlja združljivost s starejšo tehnologijo SD in HD, pri čemer se preklapljanje standardov izvaja samodejno.

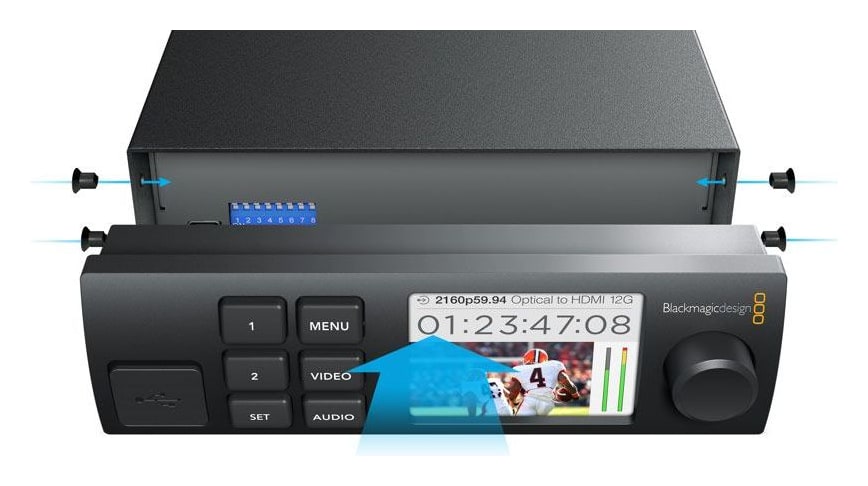

Ena od najbolj inovativnih funkcij novega sistema Teranex Mini je dodatna sprednja plošča z vrtljivim upravljanjem, barvnim zaslonom LCD in gumbi za upravljanje. Osnovno ploščo modelov Teranex Mini je mogoče preprosto odstraniti in jo zamenjati s pametno ploščo Teranex Mini z ergonomskim upravljanjem. Plošča omogoča spremljanje videa in zvoka ali prikazuje časovno kodo ali standarde video signala. Pametna plošča Teranex Mini Smart Panel močno izboljša uporabniško izkušnjo in omogoča takojšnje povratne informacije pri nastavljanju parametrov pretvorbe, kar je še posebej pomembno v okolju televizijskega studia.

Serija Teranex Mini prinaša tudi integrirane napajalnike, s čimer so odpravljeni manj zanesljivi zunanji napajalniki. Vsi modeli vključujejo tudi integriran vmesnik Ethernet za daljinski nadzor pretvornikov z osrednje lokacije prek nove aplikacije Converter Utility za operacijska sistema Windows in Mac OS X. Poleg tega lahko ta omrežni vmesnik zagotavlja tudi napajanje naprave, saj podpira tehnologijo Power on Ethernet. S podporo PoE lahko popolnoma odpravite napajalne kable ali pa služijo kot rezervni vir napajanja! To omogoča zelo enostavno namestitev več pretvornikov Teranex Mini v instrumentne omare.

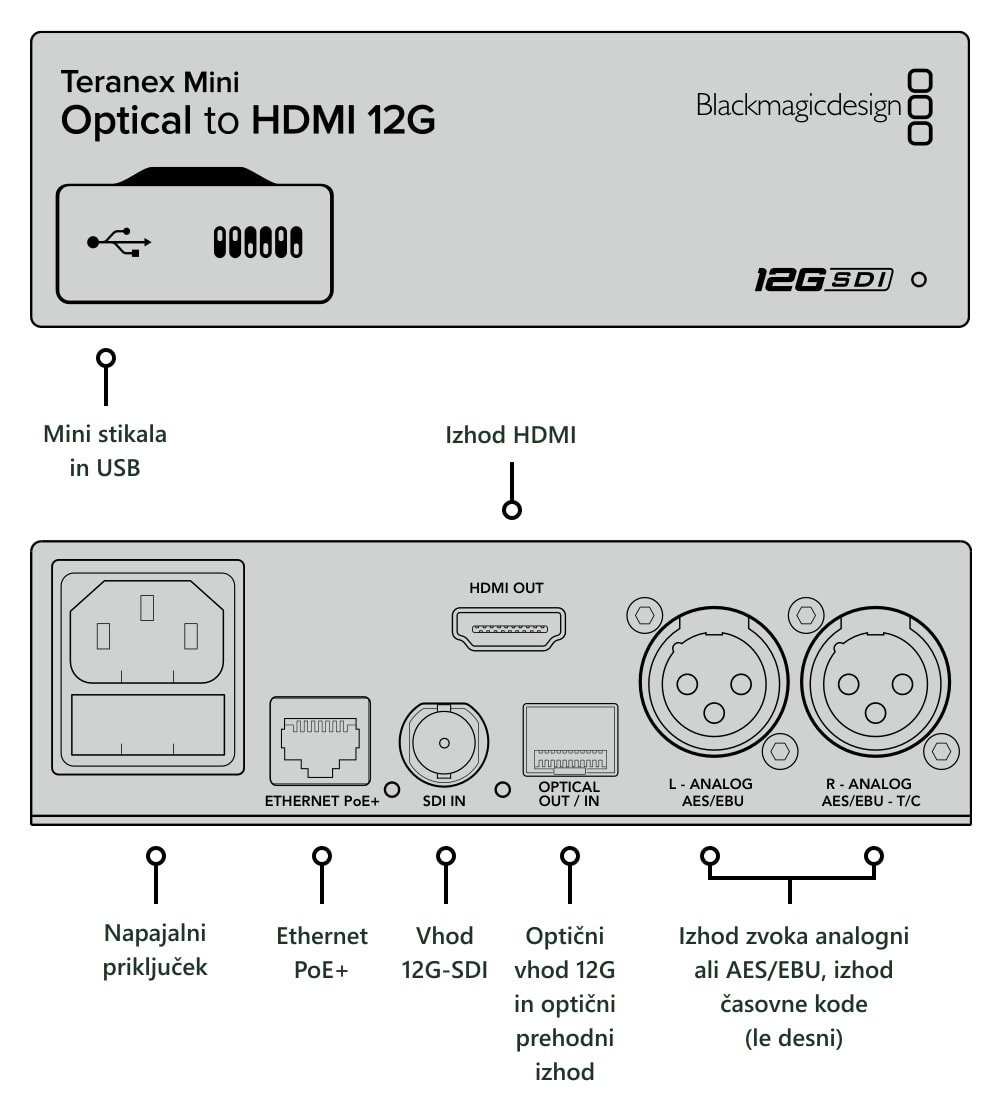

Izdelki Teranex Mini so opremljeni tudi s standardnimi priključki XLR za simetrične zvočne linije, digitalne vmesnike AES/EBU ali za priključitev virov časovne kode. Uporabniki lahko uporabljajo standardno studijsko ožičenje z zanesljivo vrsto priključka, ki ima ključavnico za preprečevanje nenamernega izvleka kabla. Zvočno vezje naprave Teranex Mini je bilo popolnoma na novo zasnovano za izjemno nizko raven šuma (več kot -115 dBFS) in najvišjo kakovost zvoka.

Modeli Teranex Mini ponujajo tudi tehnologijo Teranex za pretvorbo signala navzgor in navzdol. Če je na primer model Teranex Mini SDI na HDMI priključen na televizor HD, ki ne podpira standarda Ultra HD, pretvornik samodejno preračuna vhodni signal, da ga je mogoče prikazati. Zaradi visokokakovostnega vezja in algoritmov so modeli Teranex Mini idealno orodje za televizijske in postprodukcijske studijske tehnike. Ponovna sinhronizacija vhodov SDI in nizka raven tresljajev omogočata uporabo daljših kablov. Pri pretvorbi v analogno domeno je video obdelan z 12-bitno natančnostjo za minimalno raven šuma. Teranexova tehnologija ponovnega preračunavanja ločljivosti videa zagotavlja najbolj kakovostno pretvorbo med standardi SD, HD in Ultra HD.

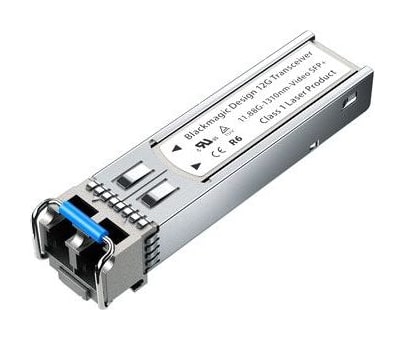

Na voljo je šest modelov pretvornikov Teranex Mini: SDI v HDMI, HDMI v SDI, SDI v analogni, analogni v SDI, SDI v avdio in avdio v SDI. Poleg tega je na voljo tudi šest različic optičnih vmesnikov - optični v HDMI, HDMI v optični, optični v analogni, analogni v optični, optični v avdio in avdio v optični, ki imajo en priključek SDI in en optični modul 12G-SDI, skladen s standardi SMPTE.



Ključne značilnosti pretvornikov Teranex Mini 12G

• Najsodobnejši vmesnik 12G-SDI s podporo za standarde SD, HD in Ultra HD do ločljivosti 2160p60.
• Profesionalni priključki XLR.
• Vgrajen univerzalni napajalnik z razponom od 90 do 240 V.
• Ethernetna vrata za oddaljeno upravljanje pretvornikov in rezervno napajanje s podporo za tehnologijo PoE (Power over Ethernet).

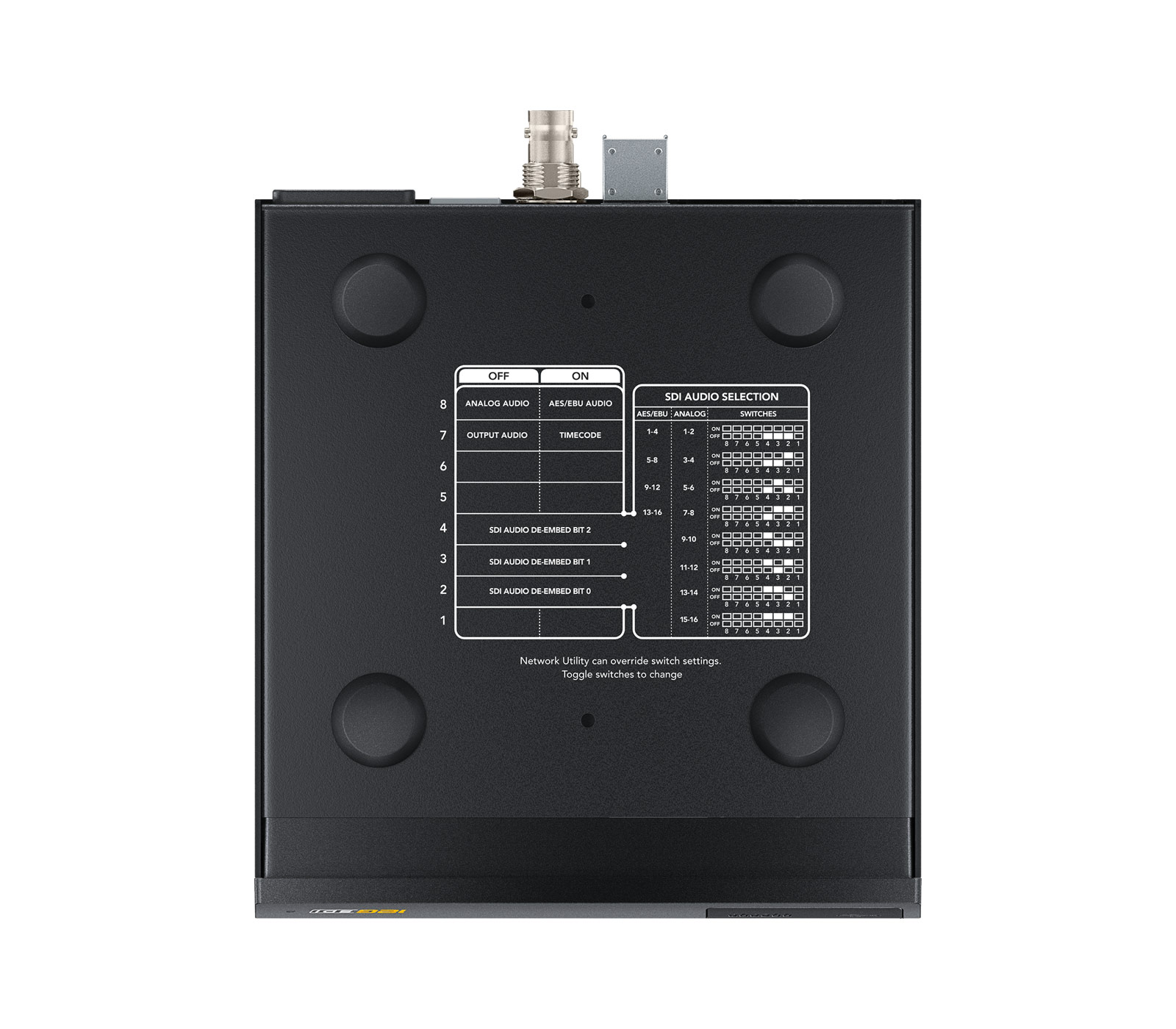

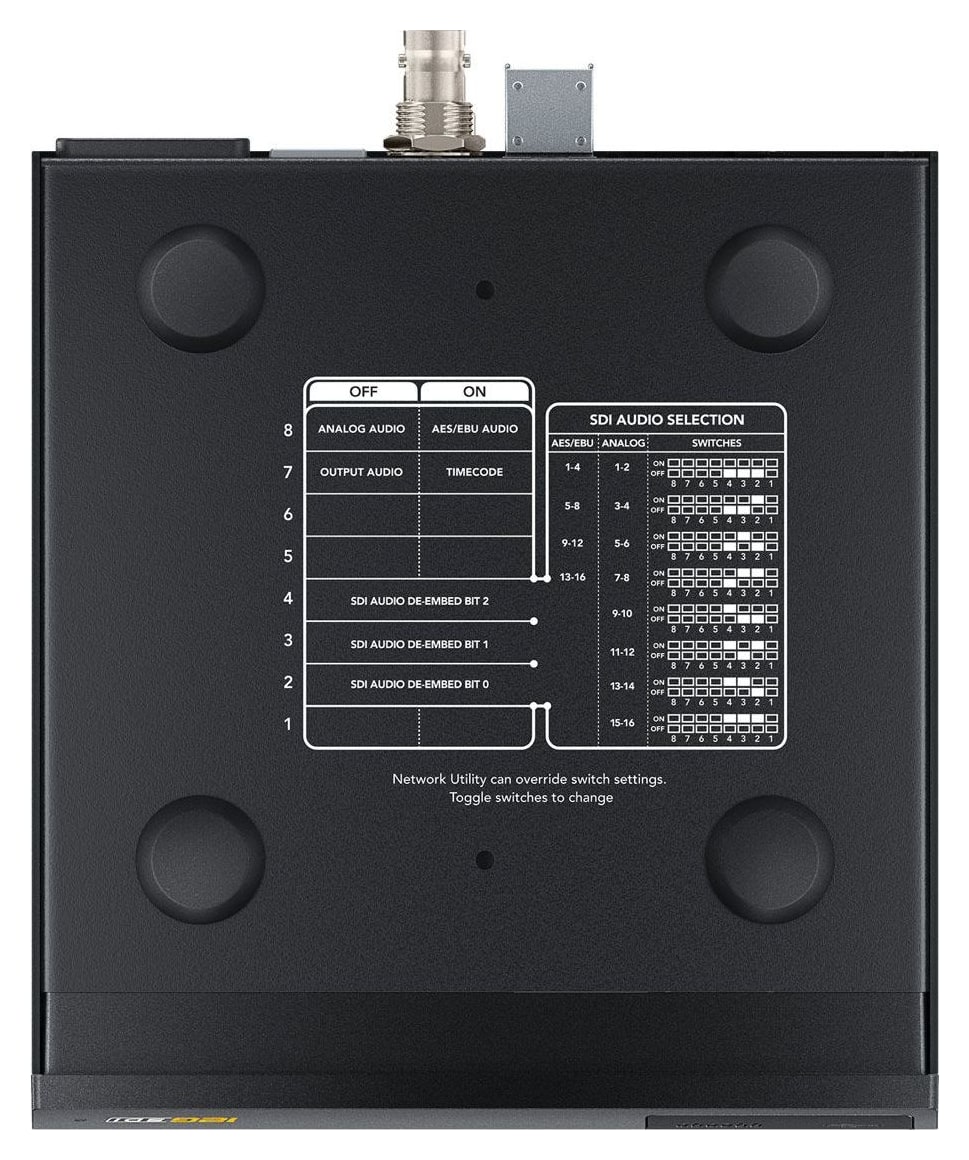

• Stikala DIP za enostavno nastavitev pretvornikov brez uporabe izbirne obrazne maske Smart Panel.
• Izbirna sprednja plošča z zaslonom LCD in ergonomskimi upravljalnimi elementi.
• Elegantna, kompaktna in trpežna zasnova za namestitev v stojalo ali namizno uporabo.
• Edinstven hladilni sistem s tihimi ventilatorji za zanesljivo in tiho delovanje.
• Izbirni adapter višine 1U za namestitev do treh pretvornikov v stojalo.



Teranex Mini SDI na HDMI 8K HDR
Teranex Mini SDI na HDMI 8K HDR je napredna rešitev za spremljanje videoposnetkov 8K z uporabo televizorjev ali projektorjev z velikimi zasloni, ki podpira tudi kalibracijo monitorja z opcijskimi sondami drugih proizvajalcev. Ponuja tudi izhodni prikaz do dveh funkcij merjenja signala, vključno s prikazom valovne oblike, komponente, vektorskopa in histograma. Teranex Mini SDI na HDMI 8K HDR je idealen za filmske studie in televizijske strokovnjake, ki potrebujejo vrhunsko opremo z nizkimi nakupnimi stroški. Visoko uporabno vrednost pretvornika poudarja tudi sprednja maska, opremljena z zaslonom LCD za predogled signala in priročno nastavljanje parametrov.

LCD-zaslon na sprednji plošči poleg predogleda videa prikazuje tudi merilnike zvoka z balistiko VU ali PPM ali vhodnim formatom; na zadnji plošči je nameščen vmesnik Quad-Link 12G-SDI, ki podpira ločljivosti HD, Ultra HD in 8K. Na voljo so tudi 4 izhodi HDMI za televizorje in projektorje 8K z vhodi Quad-HDMI ter seveda funkcionalnost za pretvorbo videa 8K navzdol na ločljivost Ultra HD ali HD ter samodejno pretvorbo med formatoma 2SI (2-Sample Interleave) in Square Division. Model Teranex Mini SDI na HDMI 8K ponuja podporo za najnovejše standarde HDR, npr. PQ in Hybrid Log Gamma (HLG) v skladu s standardi ST2108-1, ST2084 in ST425 ter podporo barvnim prostorom Rec.2020 in Rec.709 ter formatu DCI-P3.

Za oceno združljivosti slike z oddajnimi standardi lahko v načinu mešanja prikažete dve neodvisni merilni orodji. Uporabniki lahko spreminjajo njun položaj, velikost in raven preglednosti ter izbirajo med funkcijami za prikaz valovne oblike, vektorskopa in komponent RGB/YUV, s katerimi je mogoče preveriti barvne popravke in združljivost posnetka z oddajnimi standardi. Na voljo je tudi prikaz histograma za preverjanje porazdelitve ravni svetlosti in izgorevanja ali izgorevanja.

Teranex Mini SDI na HDMI 8K HDR ponuja 33-točkovne popravke 3D LUT, poleg tega je mogoče kalibrirati priključene zaslone z uporabo kalibracijskih sond drugih proizvajalcev, priključenih na vmesnik USB. Pretvornik bo analiziral in samodejno ustvaril podatke 3D LUT za odpravo nekonsistentnega barvnega prikaza na različnih monitorjih. Dve neodvisni tabeli 3D LUT lahko uvozite in preklapljate s sprednje plošče. Podprte kalibracijske sonde USB vključujejo SpectraCal C6, X-Rite i1 Display Pro in Klein K10-A.

Prehodni vhodi Quad-Link 12G-SDI podpirajo vse običajne video standarde, vključno s 50p, 59,94p do 60p pri ločljivosti 720p. Prepletene ločljivosti 1080i HD vključujejo 50i, 59,94i in 60i, pri čemer so podprte vse hitrosti sličic na sekundo od 23,98 do 60 sličic na sekundo za standarde 1080p, 1080PsF in 2160p. Standardi Cinema 2K in 4K DCI so podprti od 23,98p do 60 sličic na sekundo, načini 8K pa vključujejo 4320p23,98, 24, 25, 29,97, 50 in 59,94. Pretvornik samodejno pretvarja tudi med načinoma 2SI in Square Division ter podpira načine Level A in Level B za vmesnike 3G-SDI in barvne modele YUV ali RGB za SDI.

Zaradi gumijastih nogic lahko pretvornik postavite na delovne mize, opcijska polica Teranex Mini Rack Shelf pa omogoča namestitev v instrumentne omare.

Teranex Mini SDI na DisplayPort 8K HDR
Teranex Mini SDI na DisplayPort 8K HDR je napredna rešitev za spremljanje videa 8K z računalniškimi monitorji DisplayPort, kot je novi Pro Display XDR. Za razliko od običajnih pretvornikov lahko ta izdelek uporablja kalibracijske sonde tretjih oseb in prikazuje tudi izhodne funkcije merjenja signala, vključno z valovno obliko, histogramom ali vektorskopom. To je idealna rešitev za filmske studie ali televizijska delovna mesta, ki potrebujejo profesionalne, a cenovno dostopne rešitve za predogled videa. Dodaten bonus je elegantna zasnova, ki vključuje. LCD-zaslon za predogled signala in enostavno nastavitev.

Na sprednji maski so nameščeni upravljalni elementi in barvni zaslon za prikaz signala, prisotnega na video vhodu, merilniki zvoka in indikator video formata. Na zadnji plošči je na voljo vmesnik Quad Link 12G-SDI, združljiv s standardi HD, Ultra HD in 8K. Na voljo sta tudi dva priključka DisplayPort: en standardni in en v slogu USB-C za nove monitorje, kot je Pro Display XDR. Vgrajena funkcija za spreminjanje ločljivosti videa zagotavlja prisotnost pravilnega video signala za monitor, priključen na vmesnik DisplayPort.

Predogled signala HDR SDI na združljivih monitorjih DisplayPort omogoča podpora za formata PQ in Hybrid Log Gamma (HLG) v skladu s standardi ST2108-1, ST2084 in ST425. Standard ST425 opredeljuje dva nova bita v VPID za določitev značilnosti prenosa SDR, HLG ali PQ. Standard ST2108-1 določa način prenosa statičnih ali dinamičnih metapodatkov HDR prek SDI. Podprta sta tudi standarda ST2082-10 za 12G-SDI in ST425 za vire 3G-SDI. Podprti so barvni prostori Rec.2020 in Rec.709 ter 100 % prostora DCI-P3.

V načinu blend-in je mogoče prikazati dve neodvisni merilni orodji za ocenjevanje združljivosti slike z oddajnimi standardi. Uporabniki lahko spreminjajo njun položaj, velikost in raven preglednosti ter izbirajo med funkcijami za prikaz valovne oblike, vektorskopa in komponent RGB/YUV, da preverijo barvno korekcijo in združljivost posnetka z oddajnimi standardi. Na voljo je tudi prikaz histograma za preverjanje porazdelitve ravni svetlosti in izgorevanja ali izgorevanja.

Teranex Mini SDI to DisplayPort 8K HDR ponuja 33-točkovne popravke 3D LUT, poleg tega je mogoče kalibrirati priključene zaslone z uporabo kalibracijskih sond drugih proizvajalcev, priključenih na vmesnik USB. Pretvornik bo analiziral in samodejno ustvaril podatke 3D LUT za odpravo nekonsistentnega barvnega prikaza na različnih monitorjih. Dve neodvisni tabeli 3D LUT lahko uvozite in preklapljate s sprednje plošče. Podprte kalibracijske sonde USB vključujejo SpectraCal C6, X-Rite i1 Display Pro in Klein K10-A.

Prehodni vhod Quad-Link 12G-SDI podpira vse običajne video standarde, vključno s 50p, 59,94p do 60p pri ločljivosti 720p. Prepletene ločljivosti 1080i HD vključujejo 50i, 59,94i in 60i, pri čemer so podprte vse hitrosti sličic na sekundo od 23,98 do 60 sličic na sekundo za standarde 1080p, 1080PsF in 2160p. Standardi Cinema 2K in 4K DCI so podprti od 23,98p do 60 sličic na sekundo, načini 8K pa vključujejo 4320p23,98, 24, 25, 29,97, 50 in 59,94. Pretvornik samodejno pretvarja tudi med načinoma 2SI in Square Division ter podpira načine Level A in Level B za vmesnike 3G-SDI in barvne modele YUV ali RGB za SDI.

Zaradi gumijastih nogic lahko pretvornik postavite na delovne mize, opcijska polica Teranex Mini Rack Shelf pa omogoča namestitev v instrumentne omare.

Posodobitev Teranex 5.0.1 (12/2016)
Posodobitev Teranex 5.0.1 je namenjena uporabnikom pretvornikov serije Teranex Mini. Nova programska oprema samodejno uravnava hitrost ventilatorja glede na temperaturo vezja za tišje delovanje izdelkov Teranex Mini.

Posodobitev Teranex 6.1.1 (9/2018)
Različica 6.1.1 uvaja način 3G-SDI ravni A in izboljšano podporo napravam DSLR (za modela Teranex Mini HDMI na SDI 12G in Teranex Mini HDMI na optični 12G) ter izboljšave popravka LUT in združljivosti s televizorji HDMI (Teranex Mini SDI na HDMI 12G in Teranex Mini Optical na HDMI 12G).
