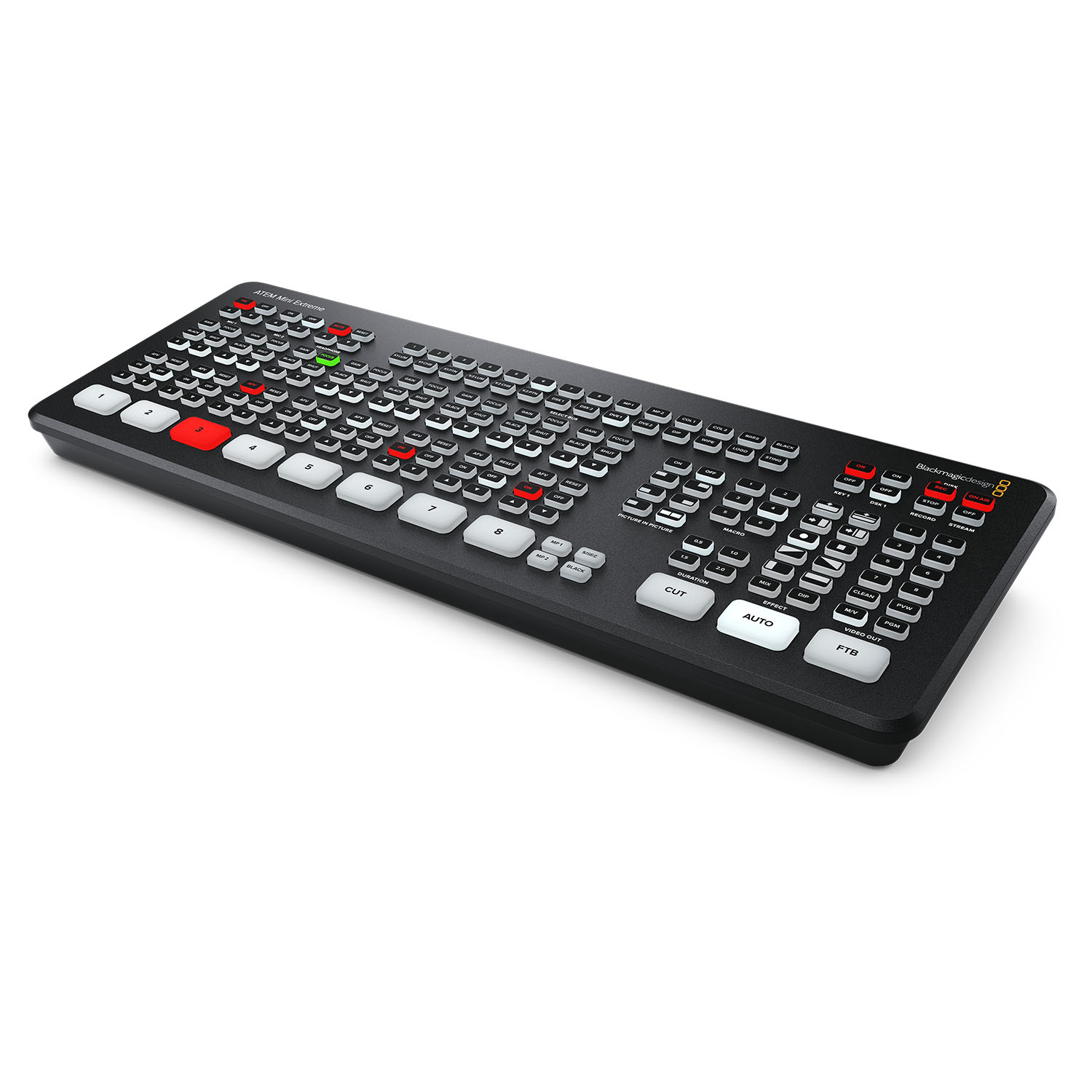

Blackmagic Design ATEM Mini Extreme

Blackmagic Design ATEM Mini Extreme je največji model v seriji kompaktnih režijskih kamer ATEM Mini za snemanje v živo. Je najzmogljivejši overhead z enim samim učinkom v ponudbi podjetja Blackmagic Design: ima 8 vhodov, 4 module ATEM Advanced Chroma Keyer, 6 učinkov DVE, 2 medijska predvajalnika, 2 tipki navzdol, 16-segmentni večpredstavnostni zaslon, 2 vmesnika USB in več izhodov HDMI. Poleg tega različica ATEM Mini Extreme ISO ponuja možnost snemanja 9 sledi, tj. vseh 8 vhodov in izhodov oddaje. Oba modela sta opremljena s funkcijami za pretakanje oddaj na spletne strani YouTube, Facebook, Twitter in druge platforme.

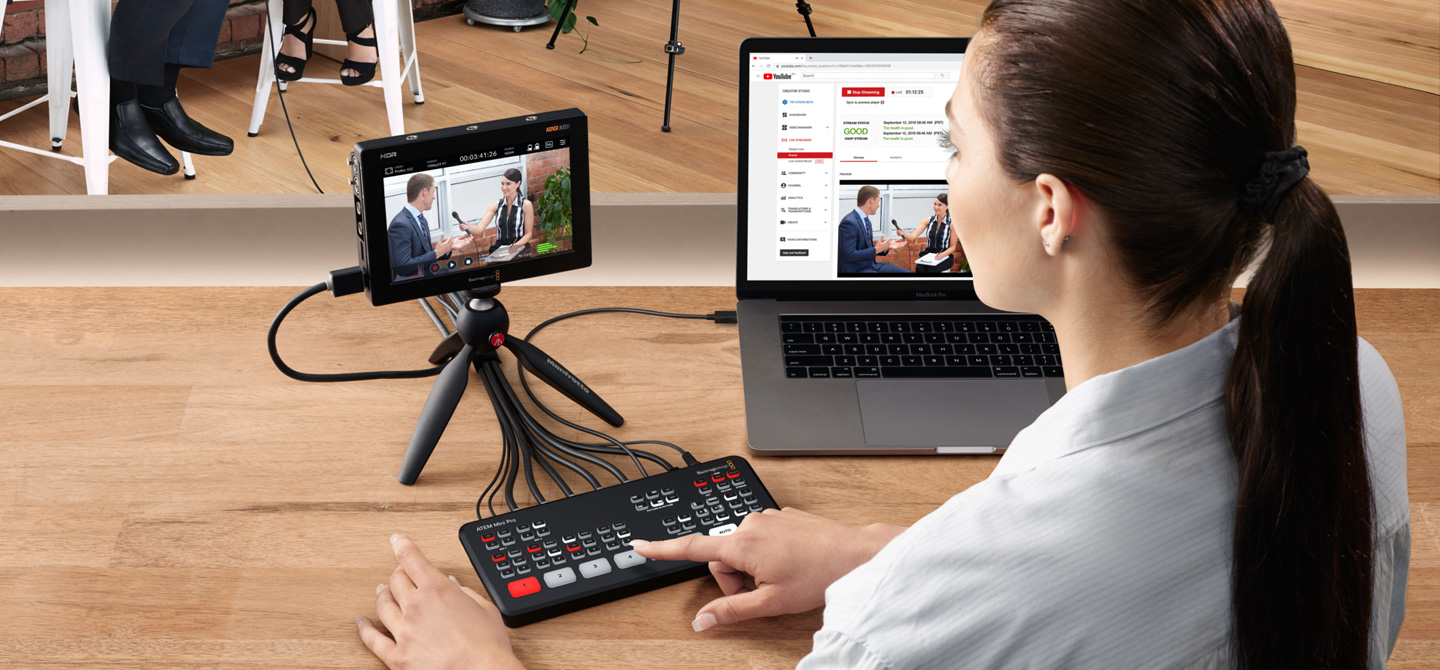

Z režijskimi zasloni ATEM Mini lahko preprosto ustvarjate oddaje v živo, npr. za YouTube, in profesionalne predstavitve podjetij z uporabo Skypa ali Zooma, več vhodov za kamero ali možnostjo vključitve izhoda igralne konzole ali računalnika v oddajo, npr. predstavitev PowerPoint. Vgrajene funkcije učinkov omogočajo ustvarjanje učinkov mešanja ali posnetkov slika v sliki, za ustvarjanje videoposnetkov s stalnimi opombami itd.

Vsi modeli serije ATEM Mini imajo vmesnik USB, ki deluje v načinu spletne kamere za pretočni izhod, in izhod HDMI, primeren za predogled na primer na televizorjih in projektorjih. Modela ATEM Mini Pro in Extreme omogočata tudi uporabo vmesnika USB za snemanje na diske USB. Vhodi za mikrofon nato omogočajo priključitev mikrofonov za snemanje intervjujev in komentarjev predstavitev.

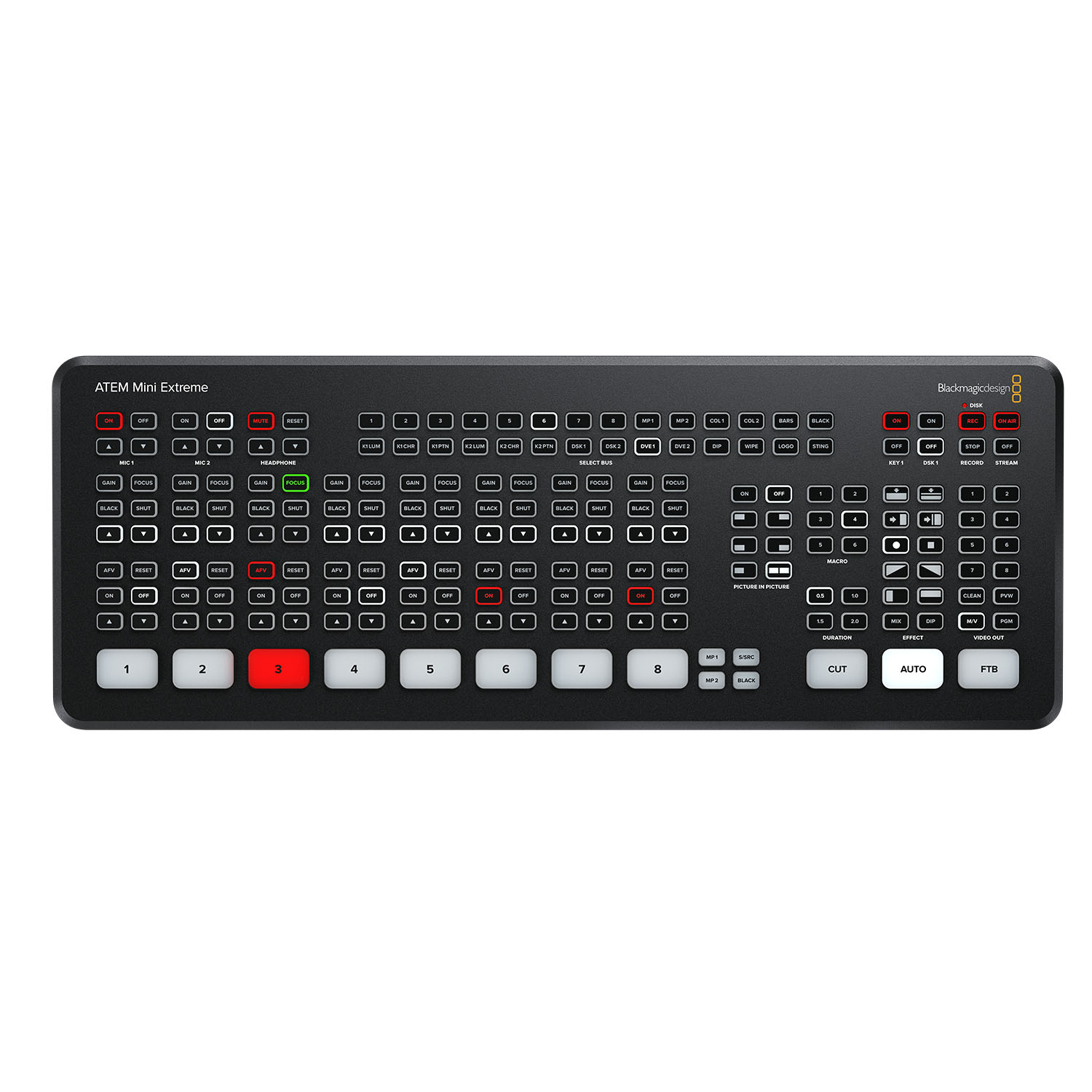

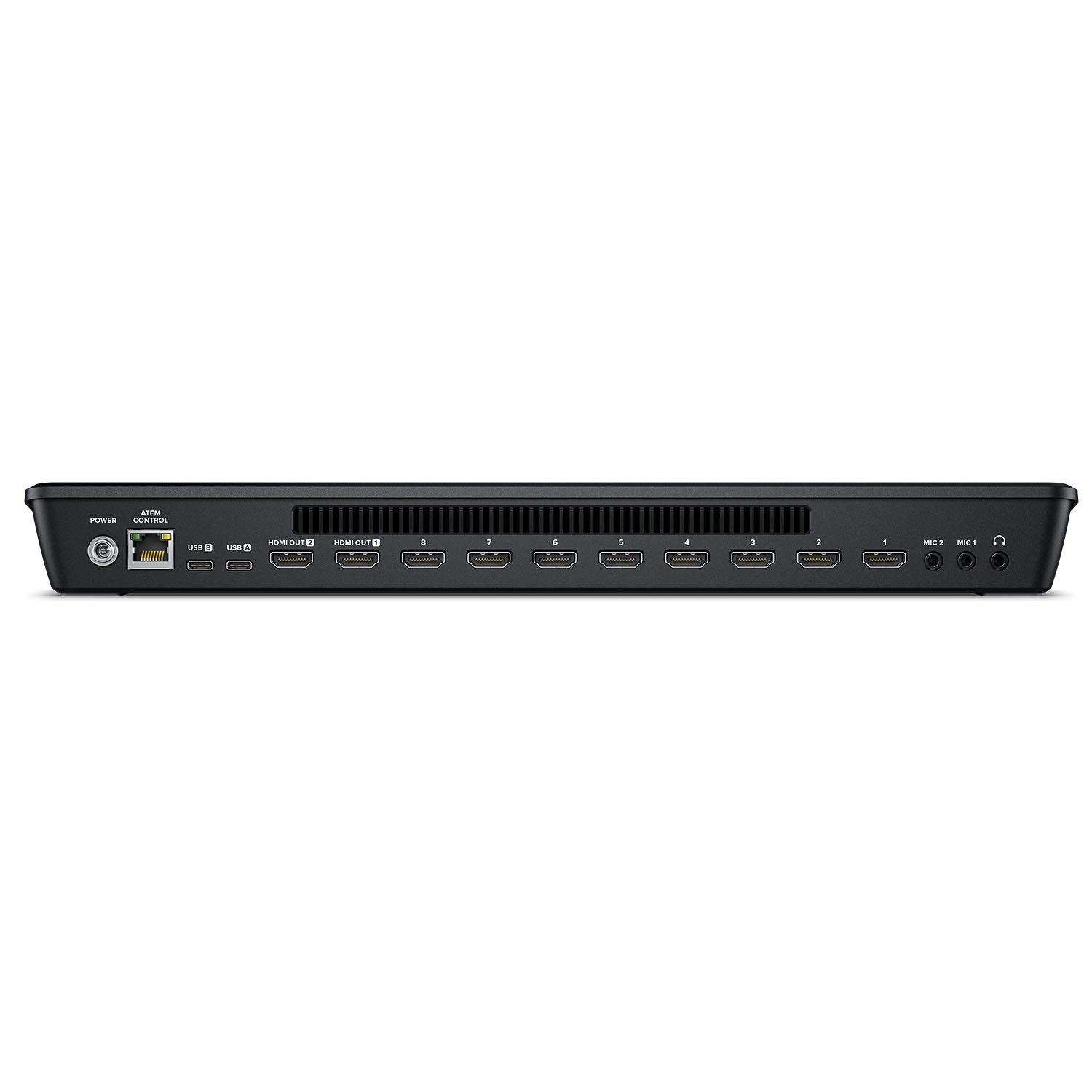

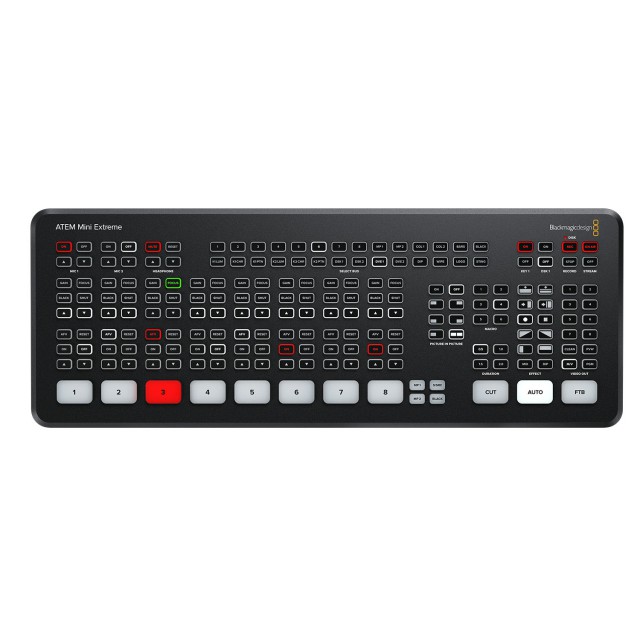

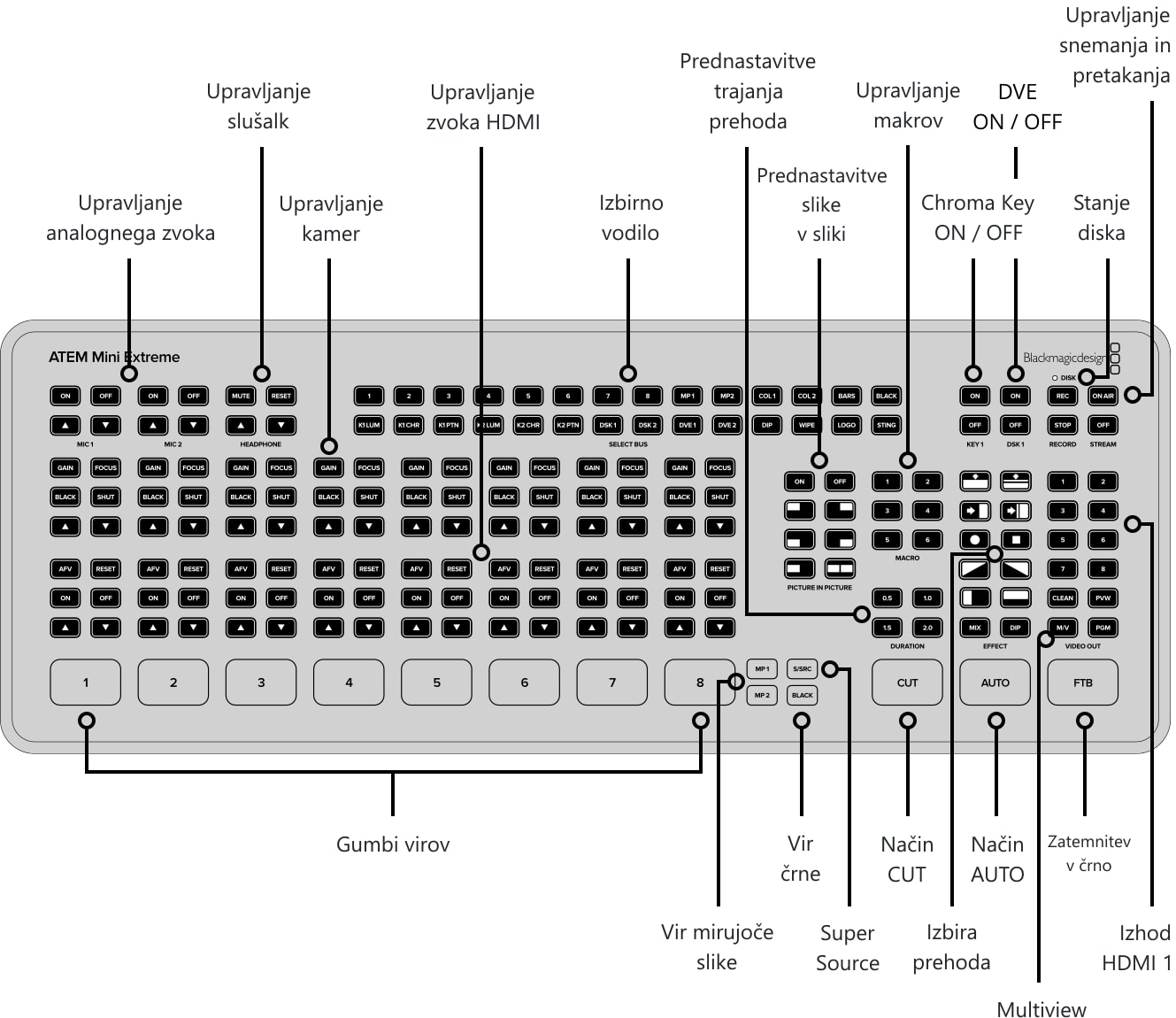

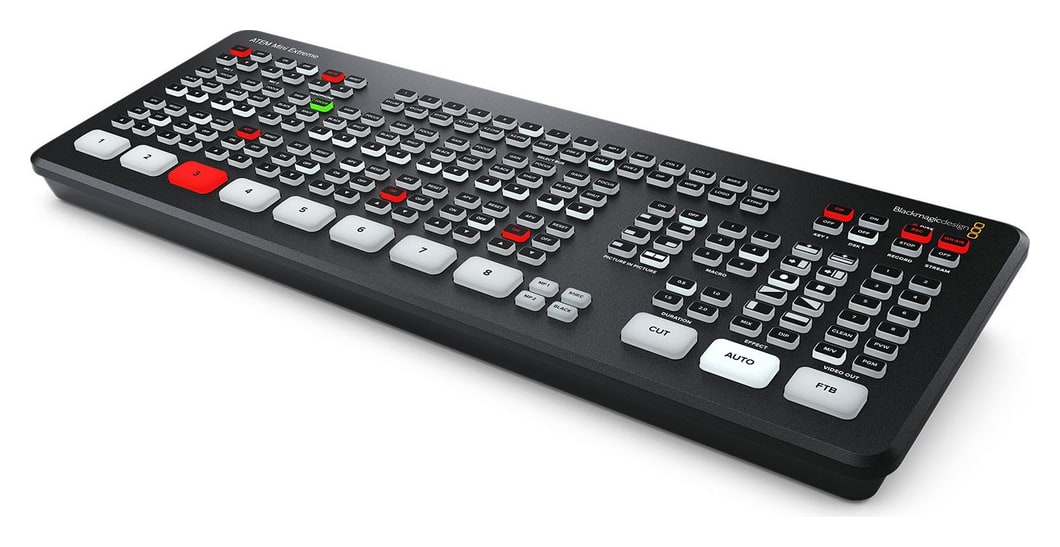

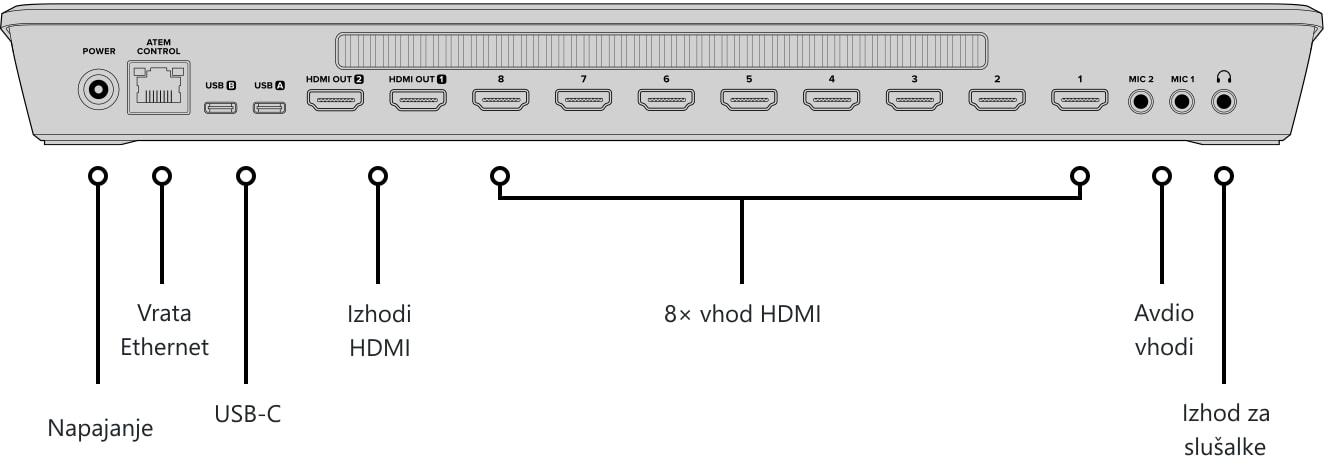

Direktorji ATEM Mini imajo vgrajeno kompaktno konzolo z gumbi za izbiro vhodov in učinkov. Modela ATEM Mini Pro in Extreme ponujata tudi gumbe za nadzor snemanja in pretakanja ter preklapljanje med izhodi kamere ter načinoma Program in Multiview. Na zadnji plošči so vhodi HDMI za kamere ali druge vire videa, vhodi za mikrofon, vmesnik USB in izhodi HDMI ("Aux").

Prenos podatkov
Modela ATEM Mini Pro in ATEM Mini Extreme prinašata dodatek strojnega kodirnika za pretakanje oddaj v živo prek vmesnika Ethernet. To omogoča pretakanje na platforme, kot so YouTube, Facebook in Twitch, v visoki kakovosti, brez tveganja izpadlih okvirjev in z enostavnejšo konfiguracijo. Aplikacija ATEM Software Control ponuja številne funkcije za nastavitev prenosa; na večpredstavnostnem izhodu je prikazan tudi predogled stanja oddajanja, vključno z bitno hitrostjo. Napredni uporabniki in studijski inženirji lahko urejajo profile pretakanja v datoteki XML, ki vsebuje popolne nastavitve naprave.

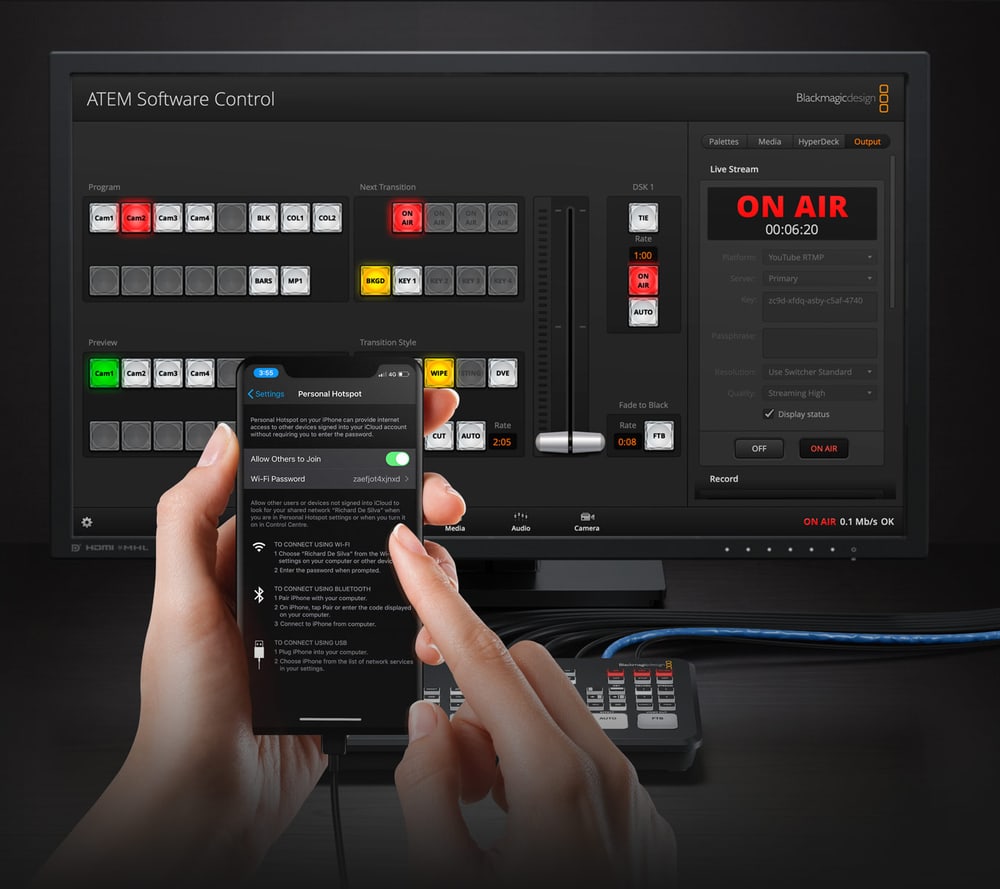

Za lažje pretakanje z lokacij zunaj studia modeli ATEM Mini Pro in Extreme podpirajo internetno povezljivost prek mobilnih telefonov 4G in 5G (z operacijskima sistemoma iOS in Android) ter vmesnikov USB. To funkcijo lahko uporabite tudi za ustvarjanje rezervne povezave z vmesnikom Ethernet za večjo zanesljivost delovanja. Po vzpostavitvi povezave se telefon napaja tudi iz vmesnika USB.

Snemanje na diske USB
Različice ATEM Mini Pro in Extreme podpirajo tudi neposredno snemanje pretočnega videa na diske USB. To omogoča dolgotrajno snemanje - v istem formatu H.264 z zvokom AAC kot pri pretakanju - in poznejše nalaganje na druge spletne video platforme, kot sta YouTube ali Vimeo. Nadgradnje podpirajo neskončno zaporedno snemanje na več pogonov, povezanih npr. prek vozlišča USB ali izdelka Blackmagic MultiDock. Nastavitve snemanja in izbiro diska lahko opravite s programsko opremo ATEM Software Control; večpredstavnostni izhod prikazuje stanje snemanja.

Različici ATEM Mini Pro ISO in Extreme ISO omogočata naknadno postprodukcijo oddaj v živo s hkratnim snemanjem več sledi videoposnetkov, tj. vseh neurejenih vhodnih in izhodnih podatkov oddaje, vključno z metapodatki in časovno kodo. Skupaj z videoposnetki so shranjene tudi uporabljene fotografije. Uporabniki lahko tako enostavno uredijo že predvajano oddajo z barvnimi popravki, učinki in novimi grafikami. Zapisana je tudi zvočna stran oddaje za poznejšo zvočno postprodukcijo.

Modeli ISO lahko projekt shranijo tudi v formatu DaVinci Resolve, tako da ga je mogoče pozneje odpreti z enim samim klikom miške! Projektna datoteka ohrani vse priredbe, učinke mešanja in mirujoče slike. Tako je mogoče enostavno urejati montažne sledi ali jih v celoti zamenjati z uporabo funkcije Sync Bin programa DaVinci Resolve za montažo z več kamerami. Za preoblikovanje projekta Ultra HD in barvno korekcijo najvišje kakovosti lahko posnete sledi nadomestite z izvirnimi videoposnetki Blackmagic RAW iz kamer.

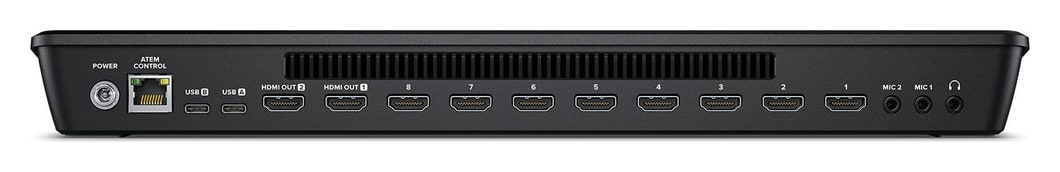

Vhodi/izhodi

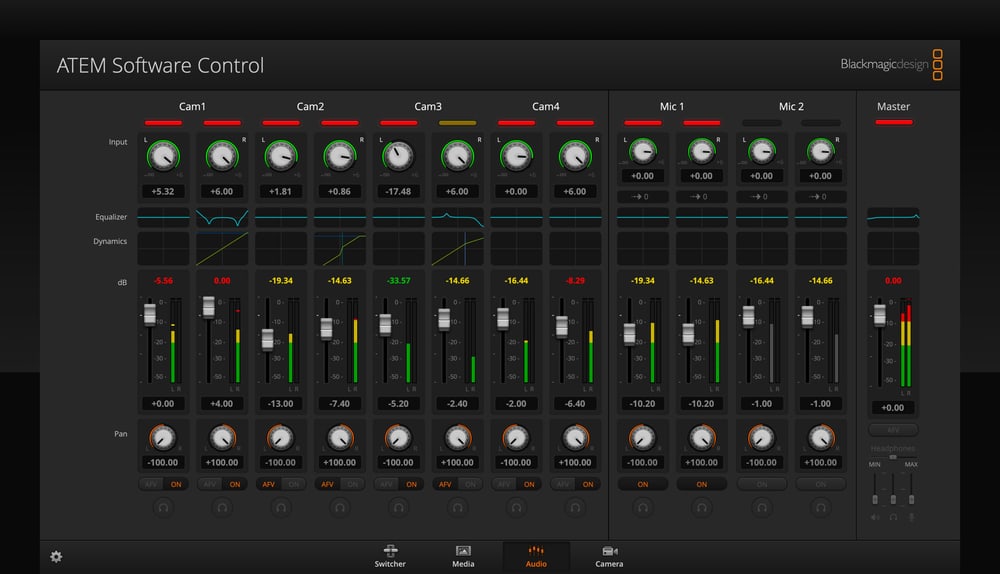

Dva neodvisna stereo zvočna vhoda s 3,5-milimetrskimi priključki jack omogočata uporabo klopnih mikrofonov, na primer za oddajanje intervjujev in razprav. Zvočno jedro naprave ATEM Mini temelji na tehnologijah Fairlight za visokokakovostno in stabilno mešanje vseh zvočnih virov (HDMI, mikrofonski vhodi) v realnem času. Različice ATEM Mini Extreme ponujajo dodaten izhod za slušalke.

Vsak od vhodov HDMI je popolnoma sinhroniziran in samodejno pretvarja signale 1080p, 1080i in 720p v trenutno zgornjo ločljivost. V načinu delovanja Program/Preview lahko izhod HDMI omogoča predogled izhoda iz kamer ali ustvarjenega programa, modeli ATEM Mini Pro in Extreme pa ponujajo dodaten izhod za več ogledov.

Nadzor programske opreme ATEM
Brezplačna aplikacija ATEM Software Control odklepa skrito moč režijskih naprav ATEM Mini! Z njo lahko v celoti konfigurirate vse funkcije režijskega aparata prek vmesnika USB ali etherneta; omrežni vmesnik omogoča tudi povezavo več uporabnikov. Vgrajeno knjižnico medijev lahko uporabite za uvoz do 20 statičnih slik RGBA iz programa ATEM Software Control za logotipe, naslove ali uvodne zaslone, grafiko pa lahko uvozite tudi iz programa Photoshop s priloženim vtičnikom. Poleg tega je mogoče režijske nastavitve shraniti v datoteke XML ali daljinsko upravljati diskovne snemalnike HyperDeck prek vmesnika Ethernet.

Učinki DVE

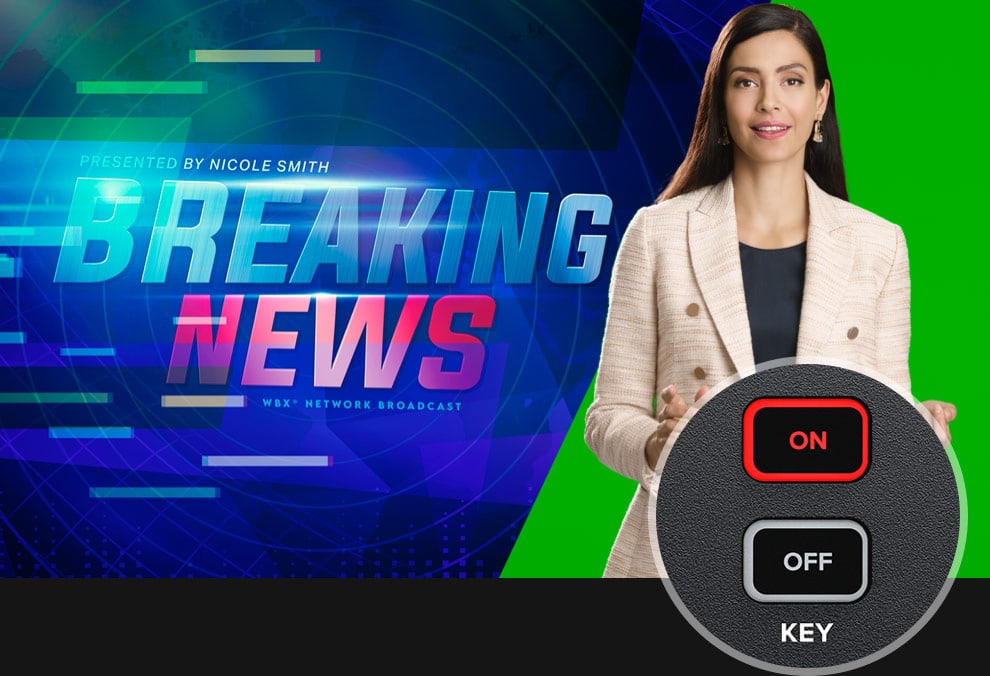

Modeli ATEM Mini Extreme ponujajo štiri učinke ključevanja v načinu chroma za enostavno ustvarjanje spektakularnih virtualnih studiev z največ štirimi kamerami. Z osmimi vhodi lahko priključite štiri kamere in enako število ustvarjenih ozadij iz sistema virtualnega studia. Alternativno je mogoče ustvariti statične položaje kamer in kot ozadja uporabiti slike iz notranjih knjižnic in medijskih predvajalnikov. Seveda je mogoče ustvariti makroje za spreminjanje kamer in nalaganje pravilnih ozadij v medijske knjižnice. Druga možnost je uporaba izdelka in programske opreme DeckLink Quad HDMI za ustvarjanje virtualnih studiev v realnem času.

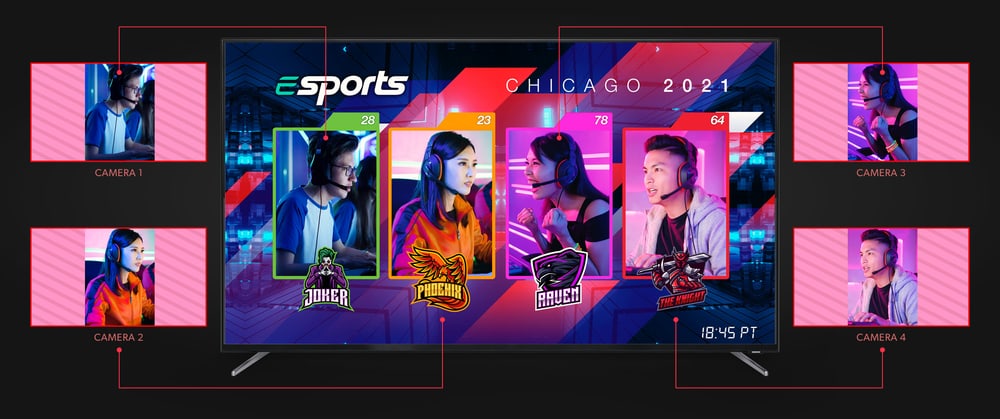

Poleg dveh neodvisnih učinkov DVE na modelih ATEM Mini Extreme je na voljo tudi zelo zmogljiv kompozicijski procesor SuperSource s še štirimi plastmi DVE in dodatno plastjo za ozadja. Katerega koli od režijskih vhodov modela ATEM Mini Extreme lahko uporabite kot vir za posamezne plasti DVE, ki jih nato združite z ozadjem, izbranim iz medijske knjižnice. Orodje SuperSource je idealno za kompozicije slike v sliki z več predavatelji in gosti, hkrati pa ohranja dva učinka DVE za dodatno grafiko.

Večpredstavnostni

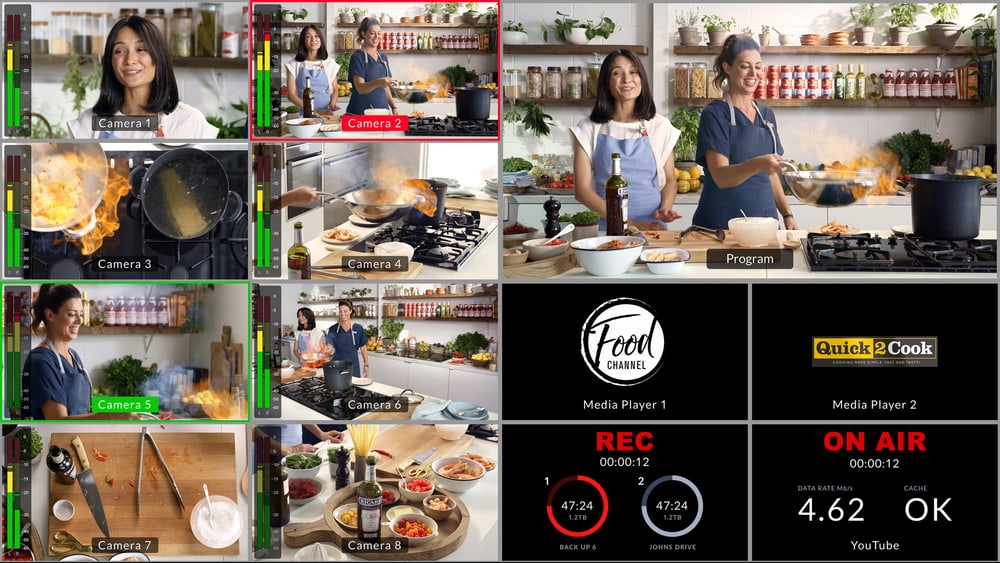

Pri bolj zapletenih produkcijah z večjim številom kamer morate vse izhodne podatke iz kamer in drugih video virov pregledati skupaj, na enem samem monitorju. Modela ATEM Mini Pro in ATEM Mini Extreme ponujata profesionalni večpredstavnostni izhod za predogled vseh video vhodov ter prikazov programa in predogleda na monitorju ali televizorju HDMI. Vsak od predogledov kamer prikazuje tudi naslove, merilnike zvoka in indikator za izmero. Večpredogledni predogled prikazuje tudi predvajalnik medijev, stanje snemanja in pretakanja ter virtualno mešalno konzolo Fairlight.

ATEM Streaming Bridge
ATEM Streaming Bridge je namenski pretvornik video tokov H.264 iz režijskih naprav ATEM Mini Pro in ATEM Mini Extreme v vmesnike SDI in HDMI. To olajša prenos videa v lokalnih omrežjih ali globalno prek interneta. Uporabljeni video kodek H.264 zagotavlja visoko kakovost slike pri nizki bitni hitrosti. ATEM Streaming Bridge zato omogoča vzpostavitev razvejanega omrežja studiev, opremljenih z ATEM Mini Pro in Extreme, in s tem sodelovanje npr. z blogerji ali lokalnimi novičarskimi organizacijami. Programska oprema ATEM poskrbi za izdelavo konfiguracijske datoteke, ki jo lahko uporabniki po e-pošti pošljejo posameznim studiem.

Glavne značilnosti ATEM Mini Extreme in ATEM Mini Extreme ISO

• Miniaturna režijska naprava z vgrajeno nadzorno ploščo
• 8 vhodov za priključitev kamer in druge opreme
• Prenašanje prek ethernetne ali mobilne povezave
• Podpira telefonsko podatkovno povezavo 4G in 5G
• Snemanje videoposnetkov H.264 na diske USB
• Dva stereo zvočna vhoda za priključitev mikrofonov itd.
• Samodejno pretvarjanje standardov in sinhronizacija za vse vhode
• Brezplačna aplikacija ATEM Software Control za macOS in Windows
• Notranja medijska knjižnica za 20 statičnih slik RGBA
• 4 napredni učinki ATEM Advanced Chroma Keyer
• 2 neodvisna učinka DVE in učinek SuperSource s 4 dodatnimi plastmi DVE
• 16-segmentni večpredstavnostni predogled

Posodobitev ATEM 8.6.1 (4/2021)
Nadgradnja ATEM 8.6.1 je namenjena modelom ATEM Mini Pro / Pro ISO in ATEM Mini Extreme / Extreme ISO, v katerih je vgrajena možnost nastavitve prioritete povezave (ethernet proti mobilnim podatkom) in podpora za šifriranje TLS 1.2.
