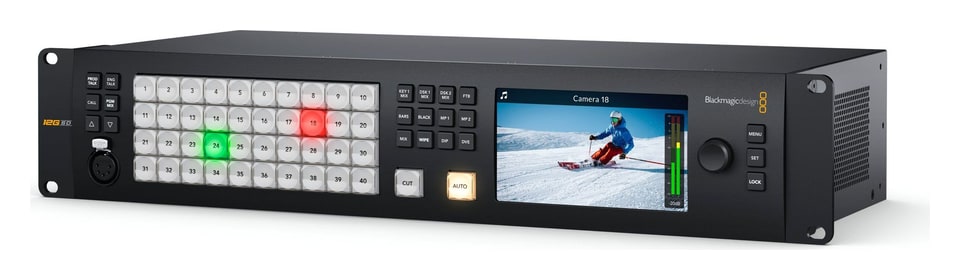

Blackmagic Design ATEM 4 M/E Constellation 4K

ATEM 4 M/E Constellation 4K je model Ultra HD v družini profesionalnih režijskih strojev ATEM Constellation. Različica 4K ima 40x vhode 12G-SDI s pretvorbo standardov in podporo za ločljivosti do 2160p60. Ponuja enako bogat nabor funkcij kot ATEM 4 M/E Constellation HD ter 24x izhode 12G-SDI (Aux), 16x tipke ATEM Advanced Chroma Keyer (gorvodno), 4x tipke dolvodno, 4x medijske predvajalnike (v Ultra HD), 2x procesorje SuperSource in druge zmogljive funkcije! V prodaji 6/2023.

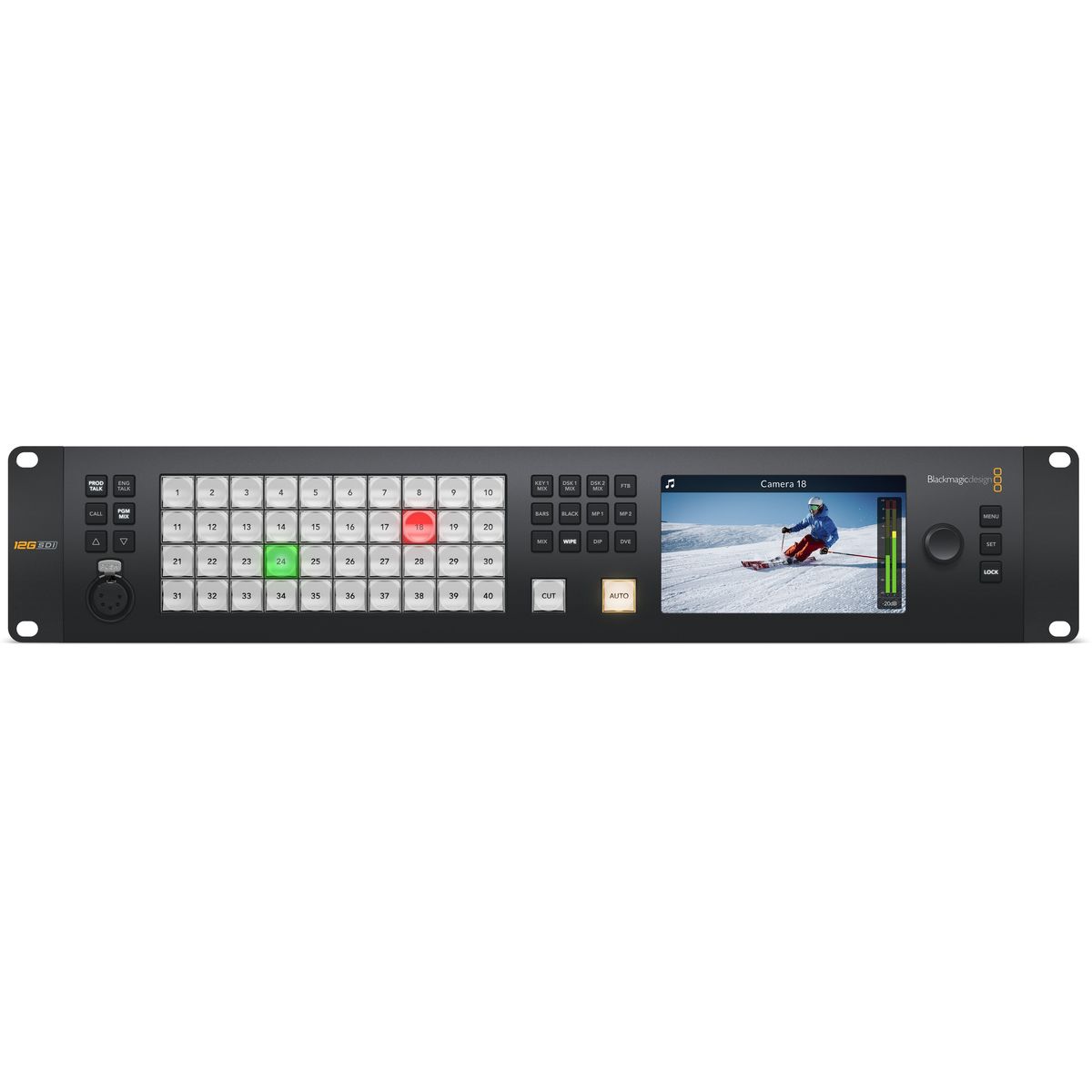

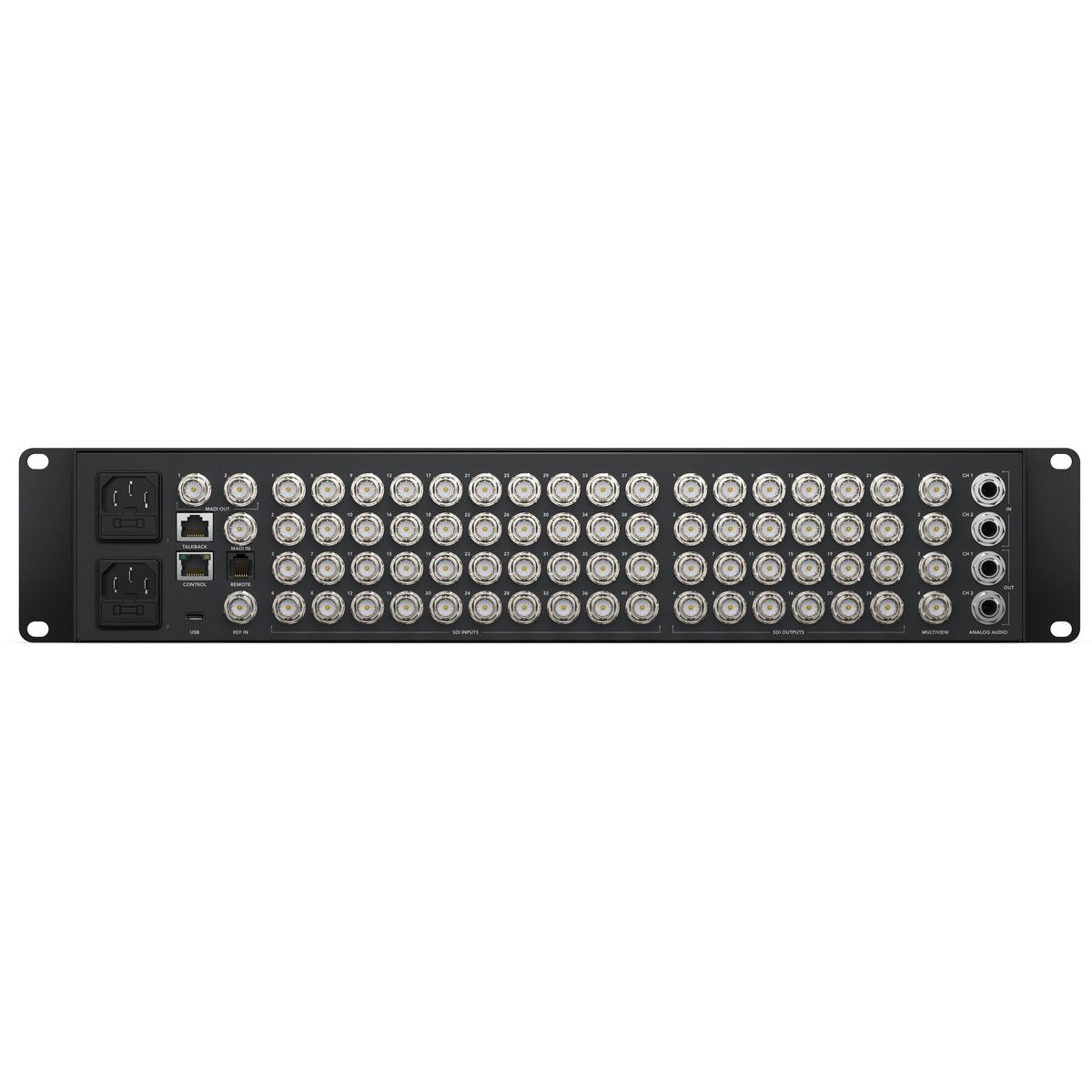

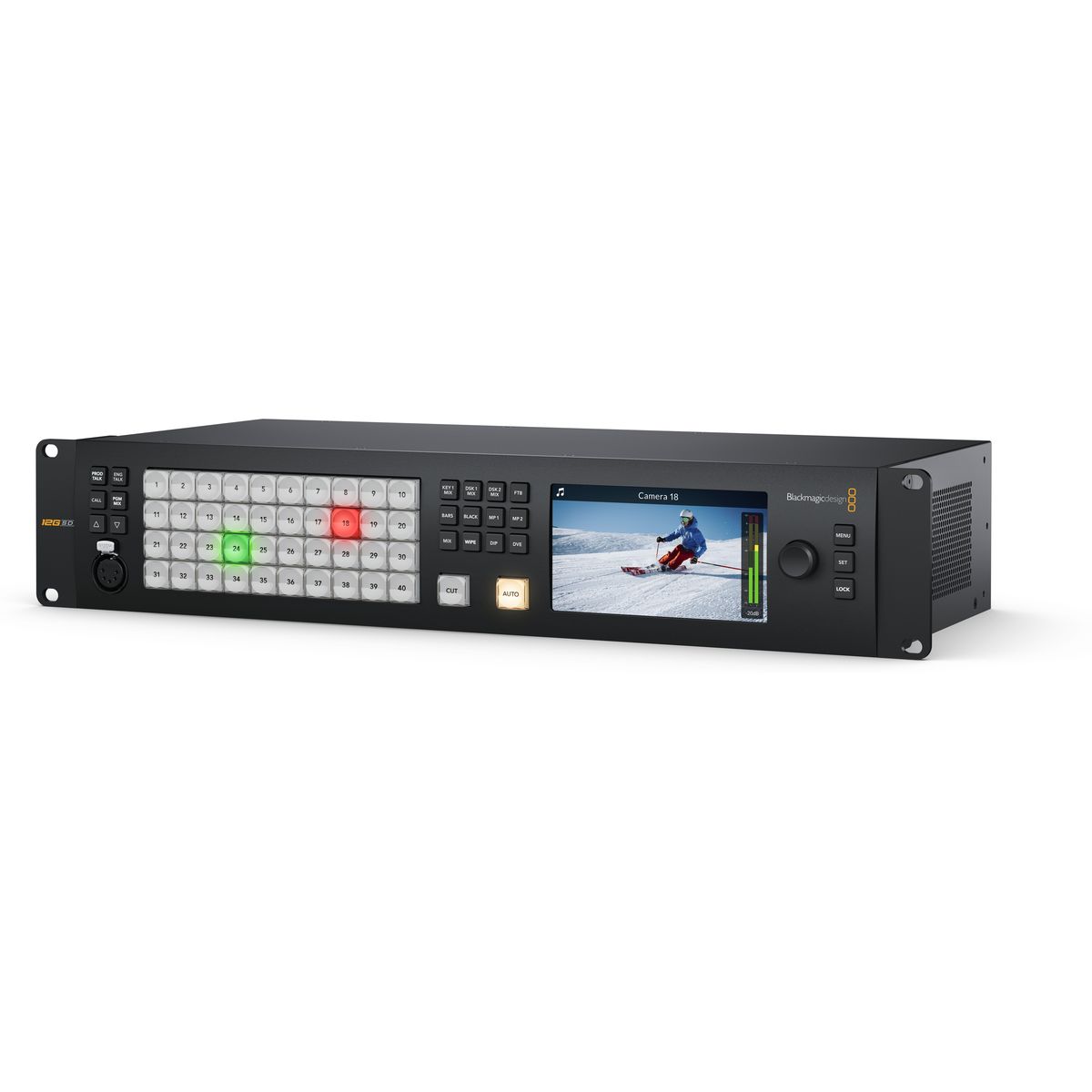

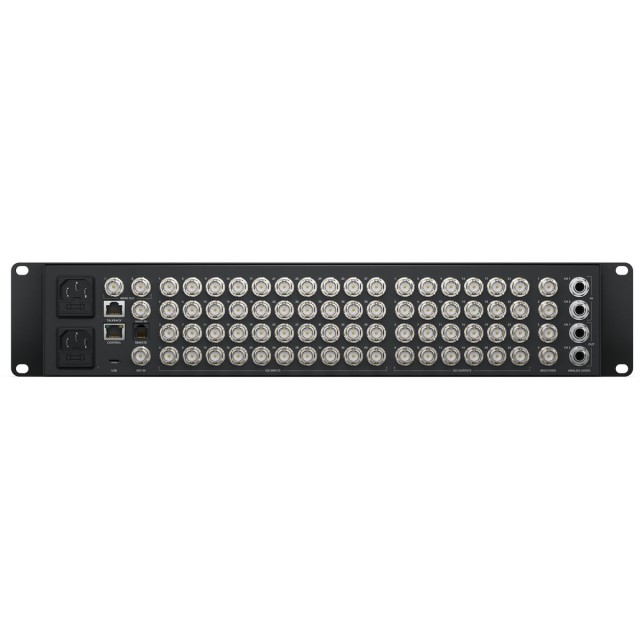

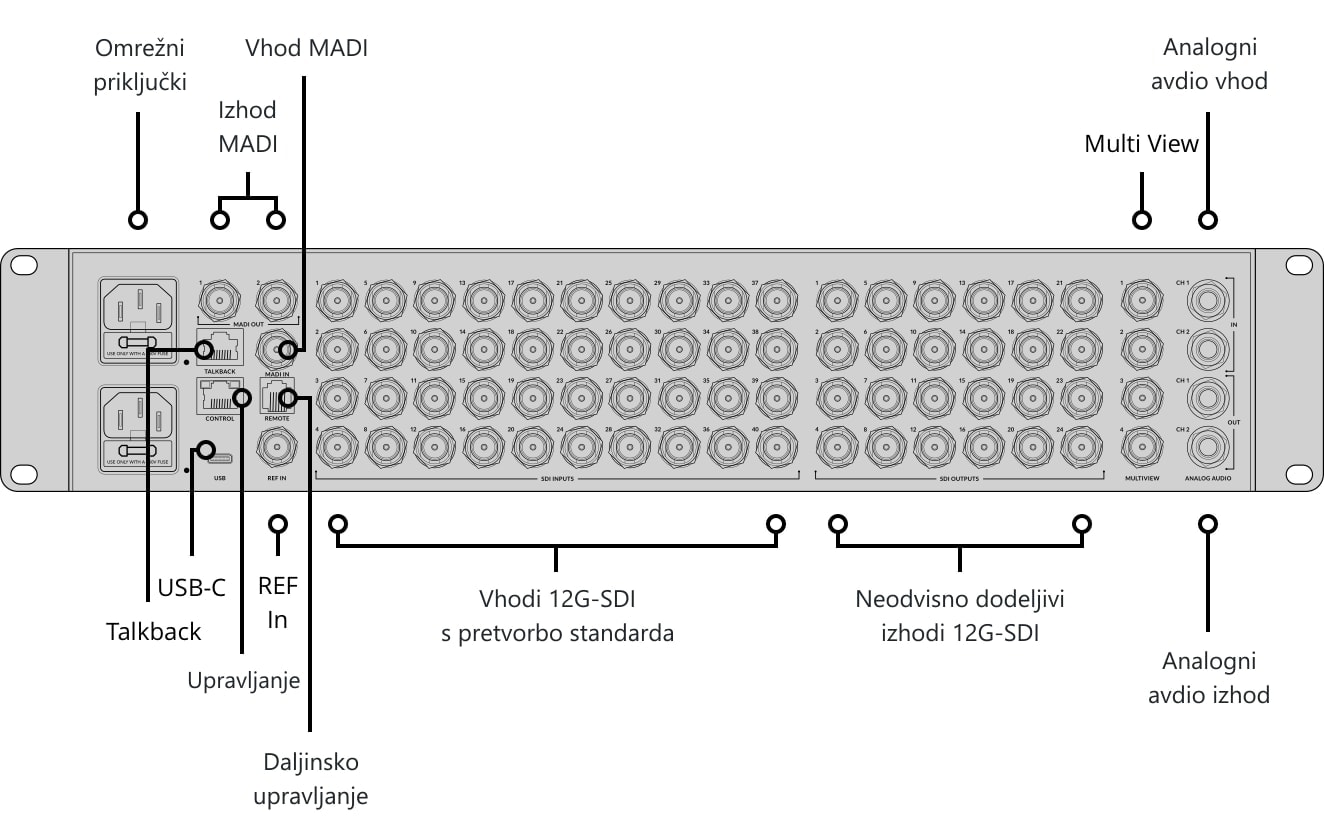

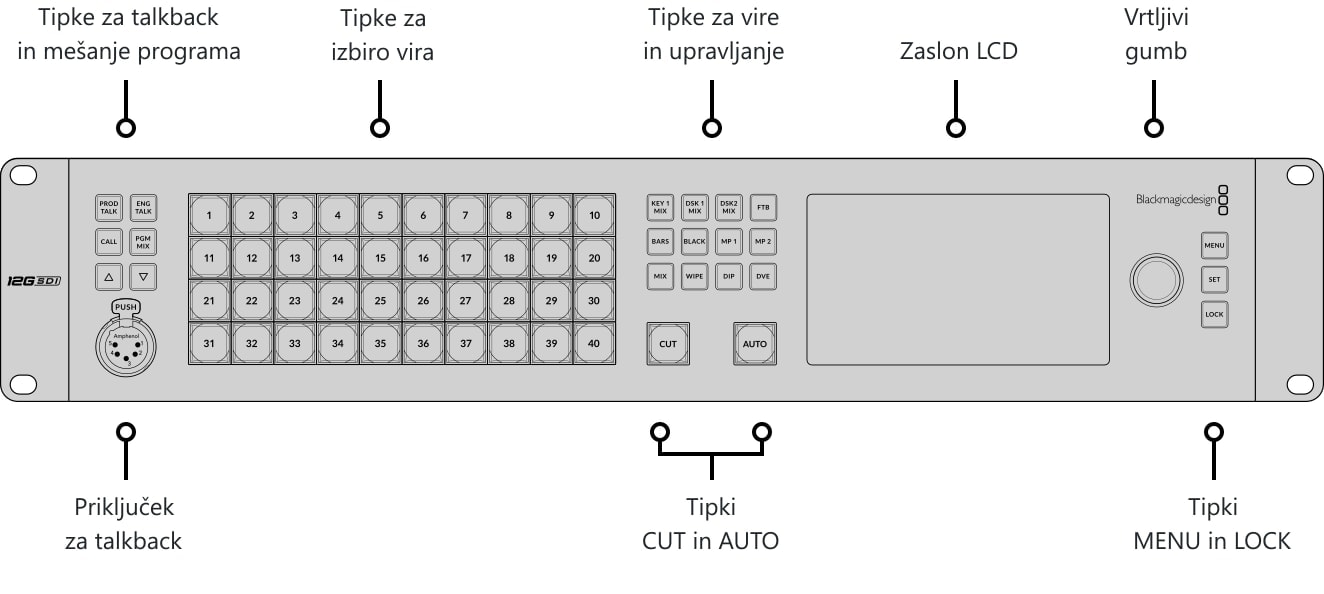

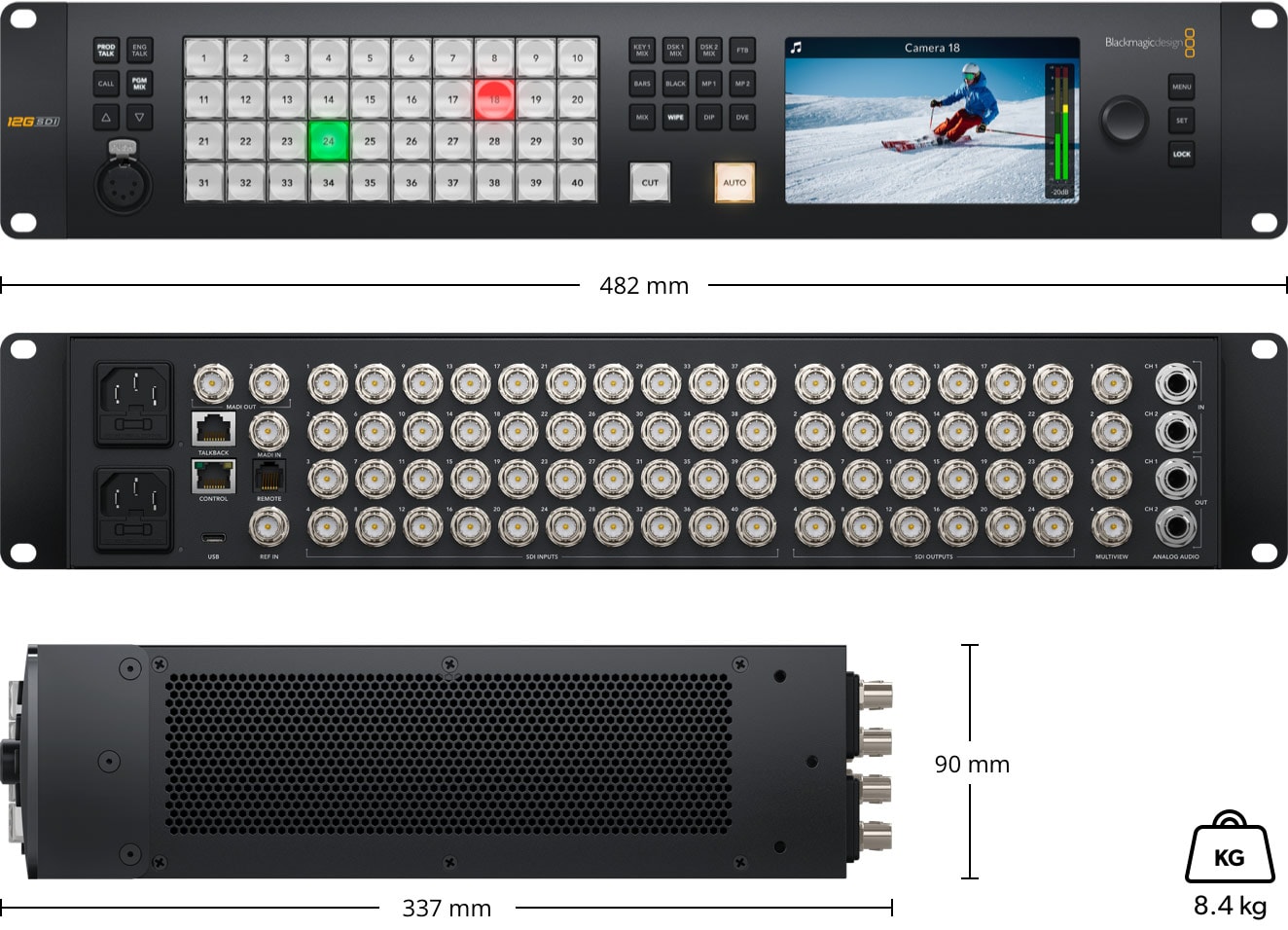

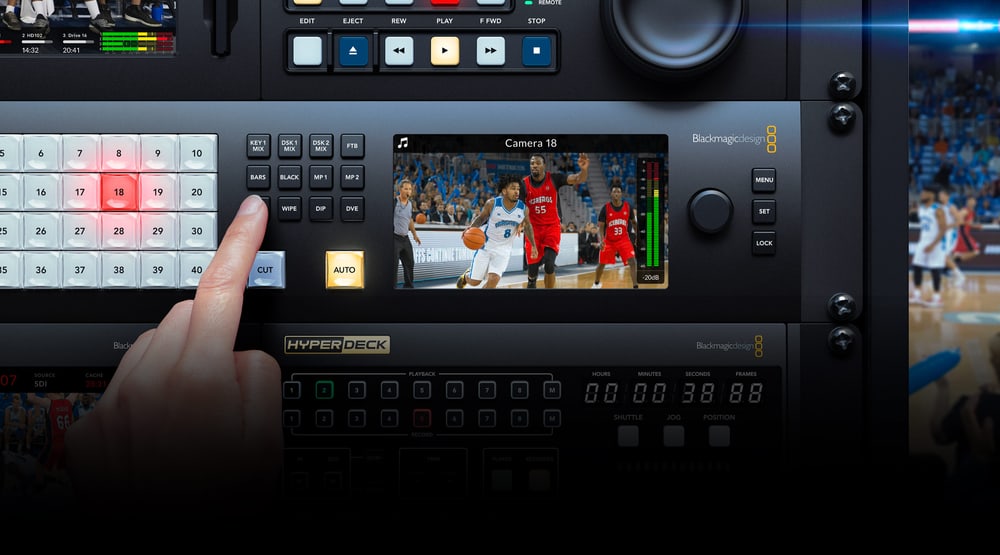

Načini ATEM Constellation ponujajo nadzorno ploščo na sprednji maski (npr. za nastavitev instrumenta med namestitvijo, prijavo za manj zahtevne predstave itd.) in zaslon LCD za predogled videa ali navigacijo po menijih. Njihova kompaktna zasnova je velika prednost za prenose v živo; na zadnji plošči so vhodi/izhodi SDI, simetrični zvočni vmesnik in vrata Ethernet za daljinsko upravljanje. Vrhunski model 4 M/E dodaja serijska vrata RS-422 in digitalni zvočni vmesnik MADI.

vmesnik 12G-SDI
Družina režijskih naprav ATEM Constellation ponuja modele z do 40 neodvisnimi vhodi SDI s pretvorbo navzgor/navzgor. Režiserji imajo tudi veliko število neodvisnih video izhodov SDI: že najmanjša različica 1 M/E je opremljena s šestimi izhodi 3G-SDI. Model 2 M/E ponuja 12 izhodov 3G-SDI, model 4 M/E pa celo 24 izhodov SDI (3G-SDI za različico HD, 12G-SDI za različico 4K). Izhode lahko uporabite za usmerjanje vhodov in notranjih video virov, za snemanje ISO itd. Izhodni signal SDI vključuje časovno kodo (RP-188), zvok (programsko vodilo), ukaze za daljinsko upravljanje kamere, signalizacijske ukaze in povratni govor.

Večpredstavnost

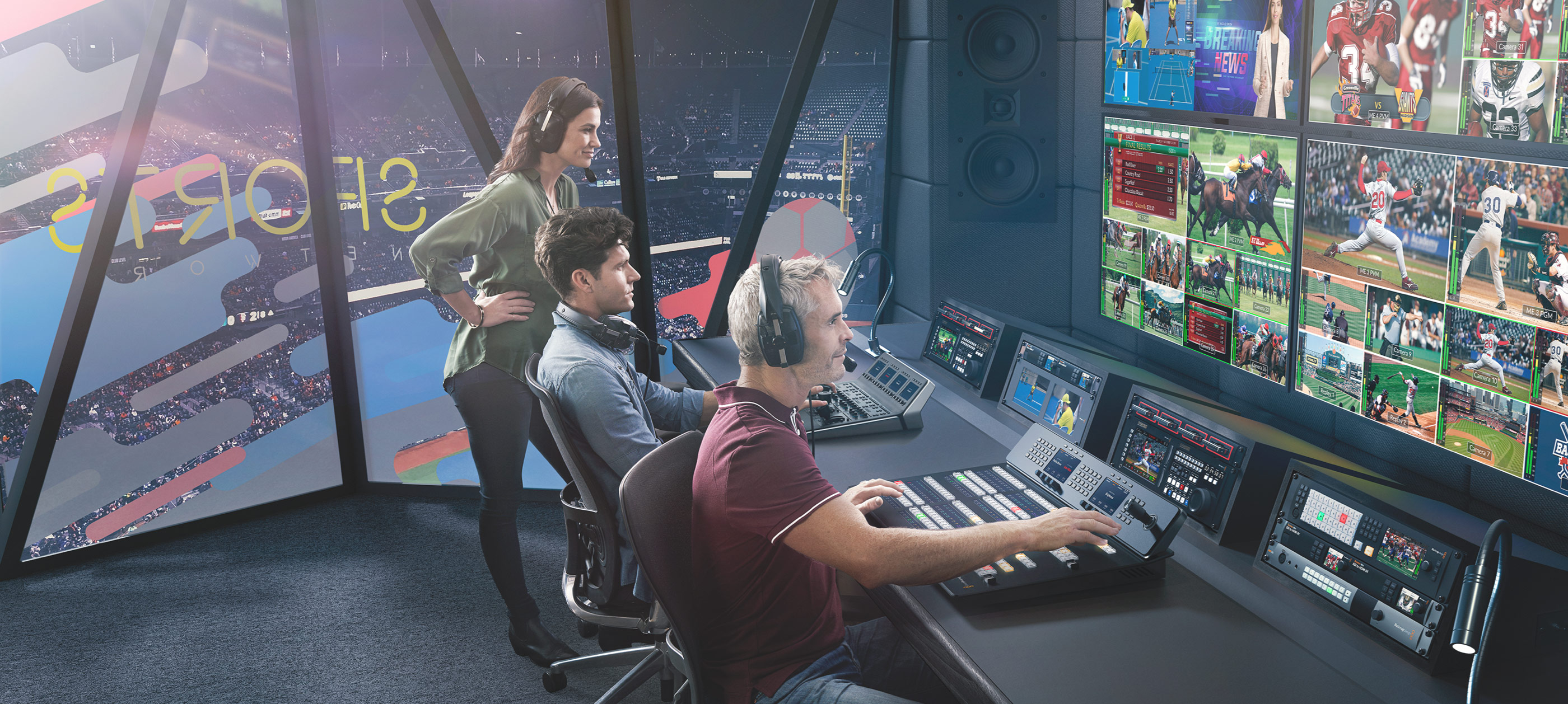

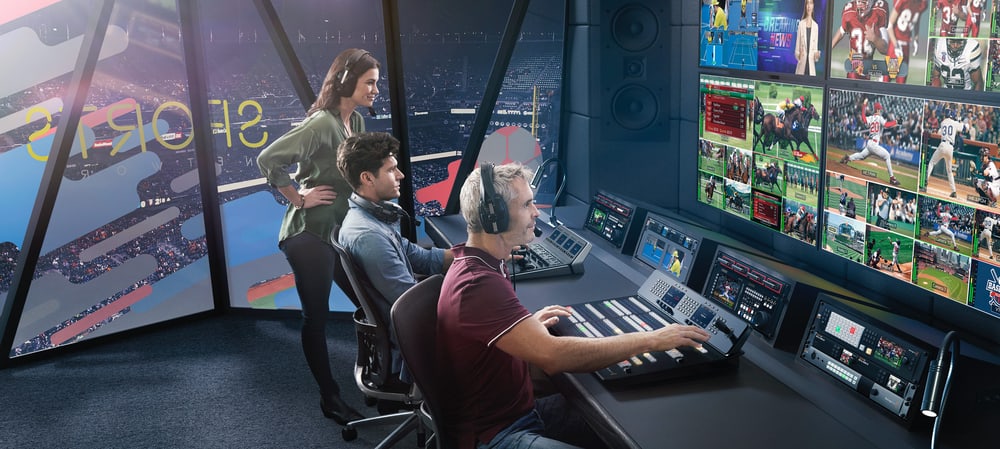

Vgrajene funkcije večpredstavnostnega prikaza omogočajo spremljanje več virov videoposnetkov na enem monitorju. Neodvisni večpredstavnostni izhodi (1 za model 1 M/E, 2 za model 2 M/E in 4 za model 4 M/E) omogočajo prikaz katerega koli zunanjega ali notranjega vira signala v 4, 7, 10, 13 ali 16 sočasnih oknih. Seveda lahko prikažete tudi dodatne informacije, vključno z. VU metre ali signalizacijo.

Povratni govor
Komunikacijske funkcije vključujejo 5-pinski priključek XLR za neposredno priključitev slušalk ter vmesnik RJ-12 za standardne sisteme povratnega govora, kot sta ClearCom ali RTS. Komunikacijske funkcije so v celoti nastavljive, poleg tega lahko kanala SDI 15 in 16 uporabite za dvosmerno komunikacijo s postajami s kamerami ali kanala 13 in 14 za komunikacijo s tehničnimi ekipami.

Podatkovna baza medijev
V notranjem pomnilniku so shranjene grafike RGBA in animacije televizijske kakovosti, ki jih je mogoče predvajati z dvema ali štirimi namenskimi predvajalniki medijev. V njem je lahko shranjenih 20 slik in animacij z do 200 sličicami za model 1 M/E ali 40 in 400 za 2 M/E ter 60 in 600 za različico 4 M/E.

Učinki in ključevanje

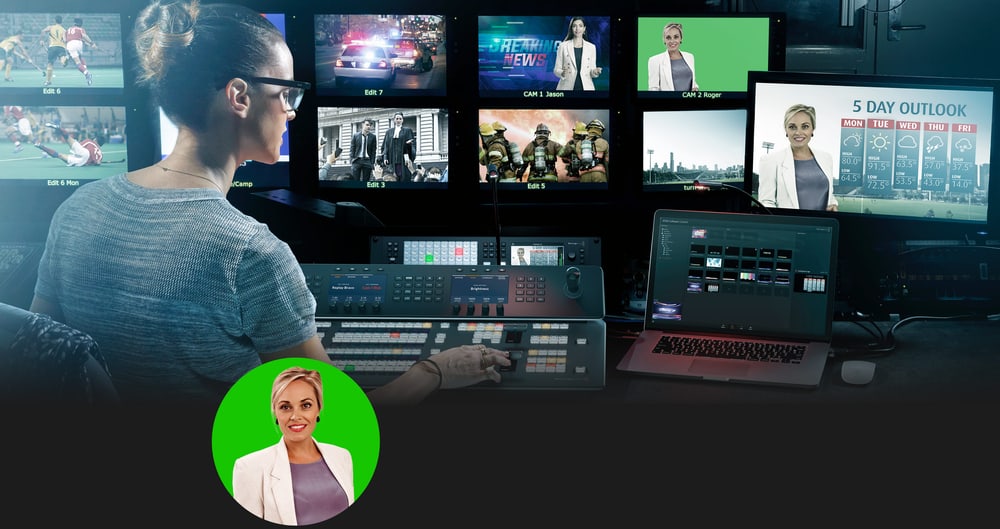

Proizvajalec je mislil tudi na ustvarjalce virtualnih studiev: ATEM Constellation ponuja module ATEM Advanced Keyer za visokokakovostno ključanje v načinih Chroma in Luma. Sistem za barvno ključanje je zelo zmogljiv in ponuja funkcije za samodejno odstranjevanje ozadja pri ključanju, prilagajanje robov maske, popravljanje barve v ospredju itd. Model 1 M/E ponuja 4 primere ATEM Advanced Keyer oziroma 8 in 16 pri različicah 2 M/E in 4 M/E.

Direktorji ATEM Constellation prav tako ponujajo široko paleto naravnih učinkov mešanja s popolnoma nastavljivimi parametri, vključno z dolžino prehoda, barvo in širino roba, položajem ali smerjo gibanja. MENU z učinki dopolnjujejo DVA prehoda, ki jih je mogoče kombinirati z notranjimi predvajalniki večpredstavnostnih vsebin.

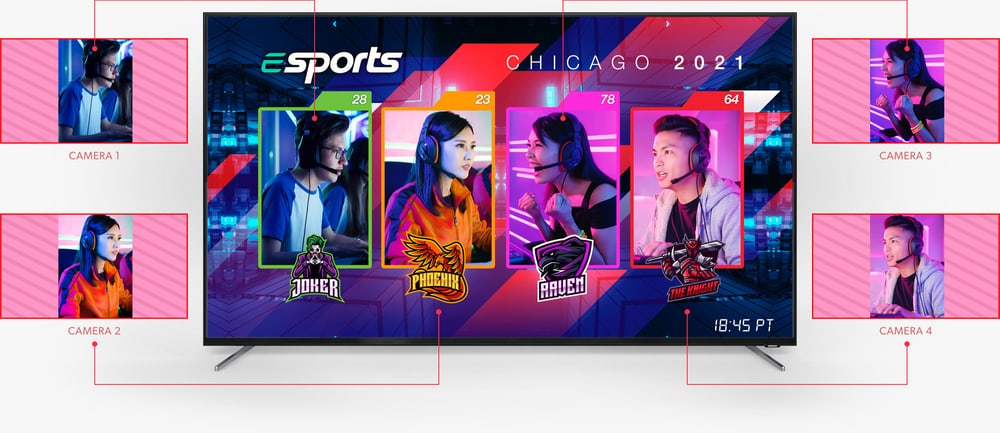

Poleg učinkov DVE v vodilih M/E modeli 2 M/E in 4 M/E ponujajo tudi zmogljiv večplastni procesor SuperSource s 4x plastmi DVE in ozadji, ki ga lahko uporabite kot dodatni vir signala. Za vsako od plasti je mogoče uporabiti kateri koli video vhod, ozadje pa lahko uporabniki izberejo iz banke medijev. SuperSource je idealno orodje za ustvarjanje intervjujev s sliko v sliki, ne da bi bilo treba uporabljati glavne module DVE, ki so tako na voljo za druge namene. Najvišji model ATEM Constellation 4 M/E ponuja celo dva popolnoma neodvisna procesorja SuperSource!

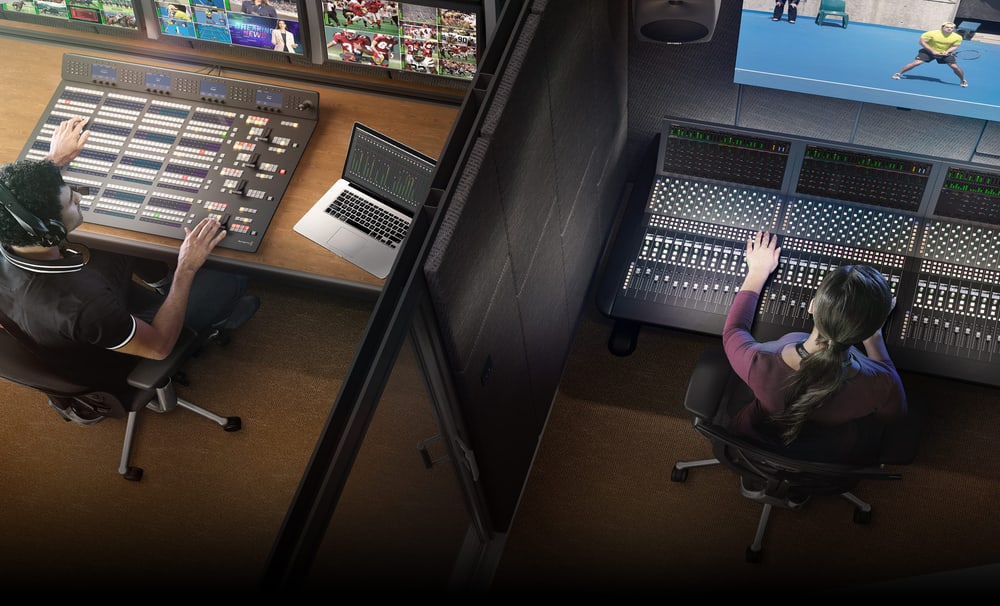

Fairlight
Vgrajeni vmesnik Fairlight omogoča zelo zapleteno urejanje zvoka pri predstavah v živo. Notranja mešalna konzola podpira kar 156 kanalov, kar je na področju režijskih naprav za oddajanje v živo brez primere. Zvočni kanali pri različici 4 M/E izhajajo iz vhodov SDI ali vmesnikov MADI. Vsak vhod ima funkcije za prilagajanje dinamike in frekvenčnega odziva prek kompresorja/limiterja/ekspanderja/gate ali šestpasovnega parametričnega izenačevalnika, usmerjanje signala pa je standardno. Dodatni viri zvoka so lahko naprave, priključene na analogne vhode, mikrofon komunikacijskih slušalk ali medijski predvajalnik. Mešanje zvoka se izvaja s programskim krmilnikom ATEM ali s protokolom združljivo konzolo Mackie.

Nadzorna plošča programske opreme ATEM

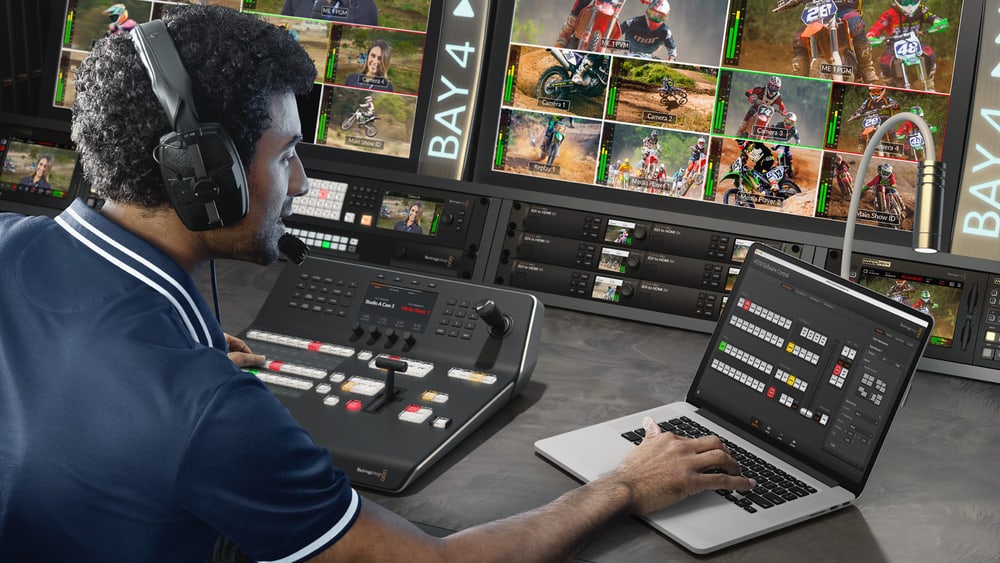

Aplikacija ATEM Software Control Panel zagotavlja popoln nadzor nad režijo in je priložena. Različni deli programa omogočajo enostavno upravljanje kamer, mešanje zvoka, upravljanje medijev, programiranje makrov, celo daljinsko upravljanje diskovnih snemalnikov HyperDeck. Poleg tega je mogoče stanje režijskega programa shraniti v formatu XML ter varnostno kopirati notranje slikovne podatke.

Za razliko od številnih konkurenčnih izdelkov so vse zgoraj navedene funkcije vključene v osnovno ceno izdelka. Uporabnikom ni treba plačevati dodatnih licenčnih ali periodičnih pristojbin: napredne režijske funkcije, vključno z večpredstavnostjo, SuperSource, učinki DVE ali ATEM Advanced Keyer, so jim vedno na voljo.

Osnovne funkcije režijskih naprav ATEM 4 M/E Constellation 4K

• Sodobna zasnova z upravljalnimi elementi na sprednji plošči
• 40 vhodov 12G-SDI s pretvorbo formata
• 24 izhodov 12G-SDI
• Video izhod na vmesnik USB-C v načinu spletne kamere
• 4 neodvisni večpredstavnostni zasloni z izbirnimi postavitvami
• 4x učinki DVE
• Povratni govor združljiv z ClearCom in RTS
• Notranja banka medijev za fotografije in animacije
• 16x ATEM napredni učinek Chroma Key za odstranjevanje zelenega/modrega ozadja
• vmesnik 12G-SDI, ki podpira običajne standarde HD in Ultra do 2160p60
• 2x učinki SuperSource
• Vgrajena mešalna konzola Fairlight za obdelavo do 156 kanalov
• Združljiv z opcijskimi strojnimi konzolami serije ATEM
