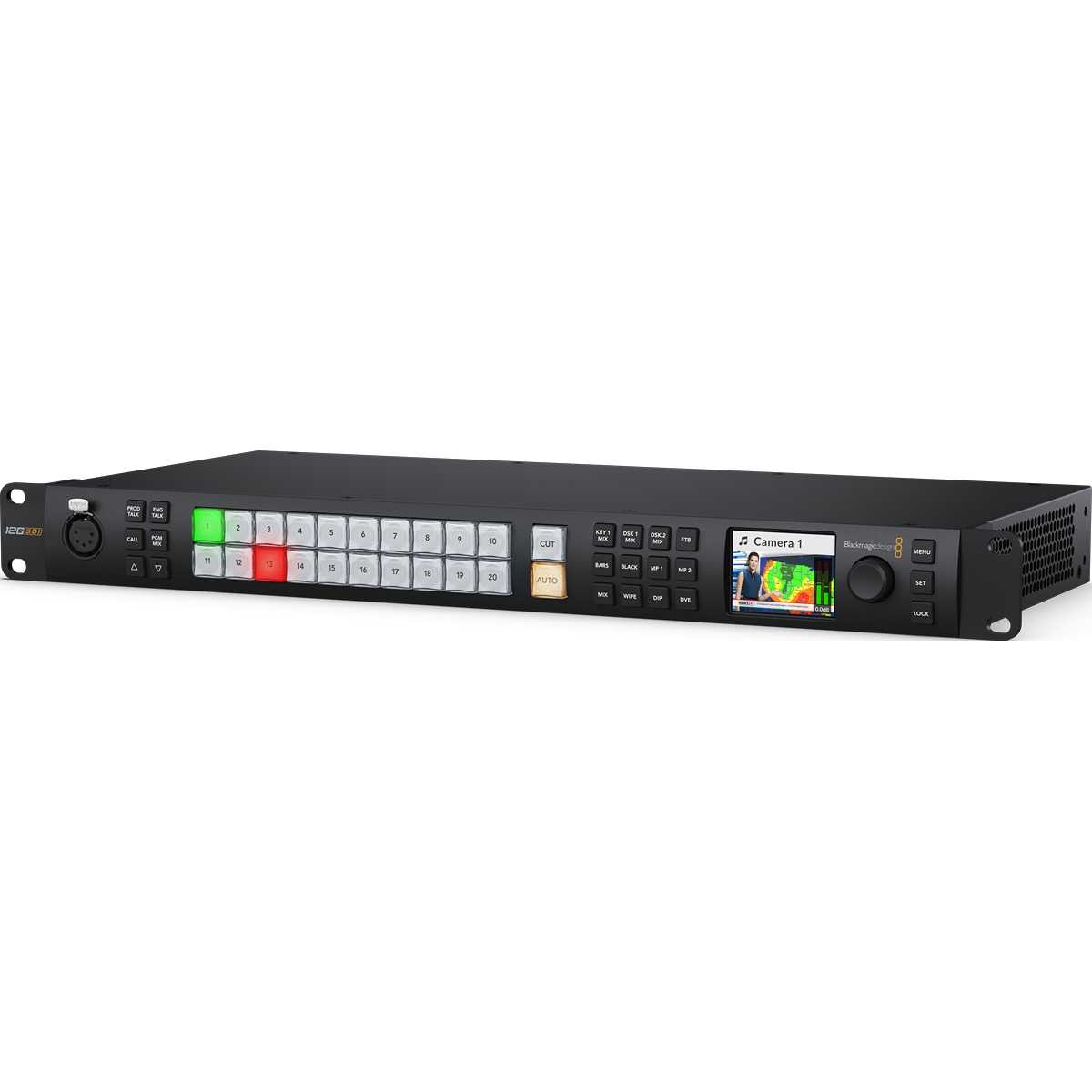

Blackmagic Design ATEM 2 M/E Constellation 4K

Preklopnika ATEM 1 M/E Constellation 4K in ATEM 2 M/E Constellation 4K sta dva modela Ultra HD iz družine ATEM Constellation z do 20 pretvorjenimi vhodi po standardih 12G-SDI. Nova modela 4K imata enake zmogljive funkcije kot modela ATEM 1 M/E in 2 M/E Constellation HD, vključno s pomožnimi izhodi, DVE, naprednimi kromatskimi ključi ATEM, večpredstavnostjo in SuperSource, poleg tega pa podpirata video 4K. Na voljo od 4/2024.

ATEM 1 M/E Constellation 4K je zmogljivo stikalo za produkcijo v živo, ki vključuje 10 standardno pretvorjenih vhodov 12G-SDI, 6 izhodov 12G-SDI, DVE, 4 napredne kromatske ključe ATEM, 16-stopenjski večpredstavnostni prikaz, medijske predvajalnike, povratni govor in izhod za spletno kamero USB. Večji ATEM 2 M/E Constellation 4K ima 20 standardno pretvorjenih vhodov 12G-SDI, 12 x 12G-SDI pomožnih izhodov, 2 DVE, 8 ATEM Advanced chroma keyers, 2 multiview in SuperSource za skupno 6 DVE.

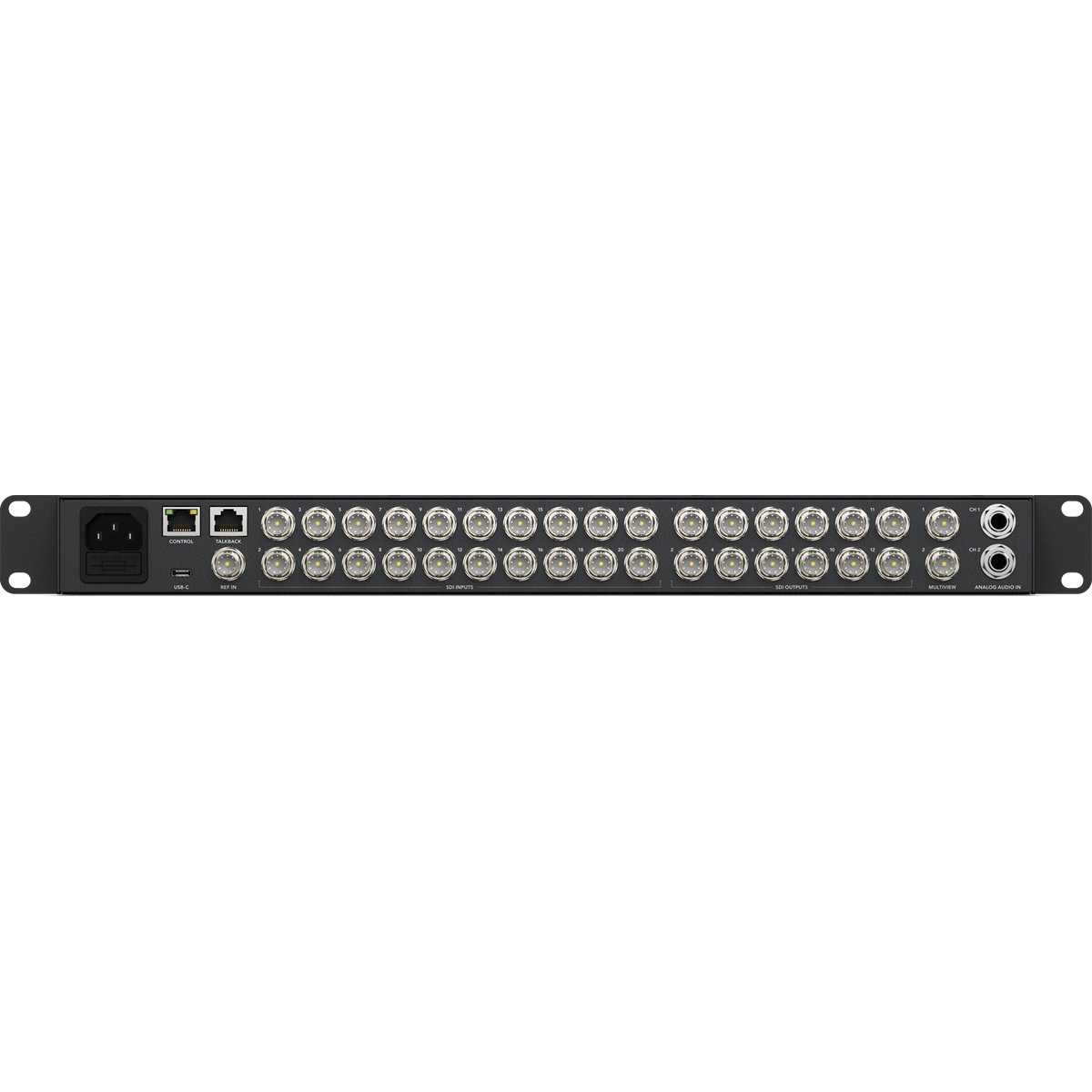

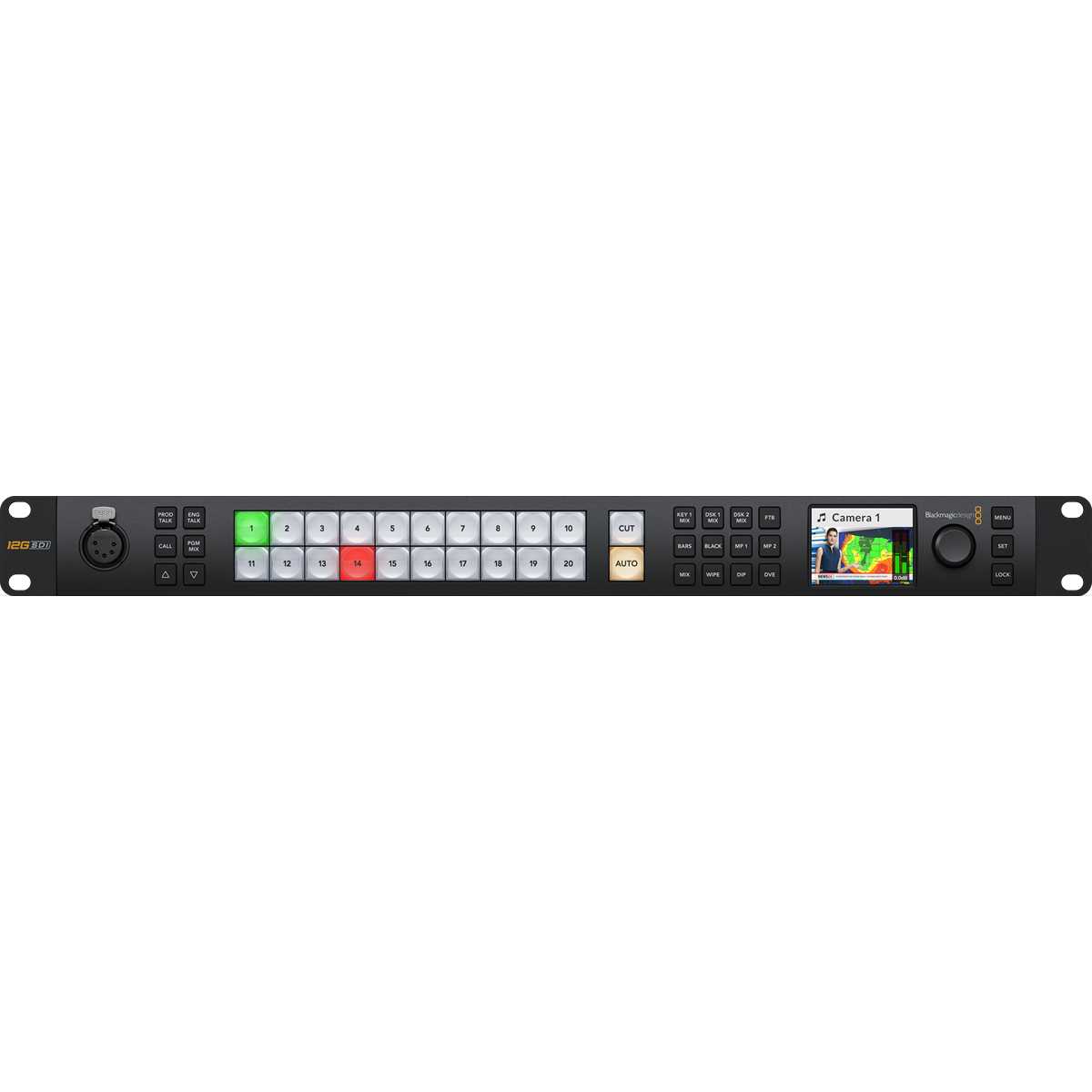

Stikala ATEM Constellation imajo kompaktno zasnovo za montažo v stojalo z vgrajeno nadzorno ploščo. Ta omogoča upravljanje stikala, kar je ključnega pomena med namestitvijo ali uporabo v sili. Vključen je tudi velik zaslon LCD, na katerem lahko stranke vidijo izhodni program in spreminjajo nastavitve stikala prek menijev na zaslonu. Kompaktna zasnova je idealna za prenosno produkcijo v živo, zadnja stran stikala pa vključuje priključke za vhode 12G-SDI, pomožne izhode, uravnotežen zvok in ethernet za nadzor.

Družina ATEM Constellation ima ogromno število popolnoma neodvisnih izhodov. Ti izhodi SDI so zelo zmogljivi, saj lahko stranke neodvisno usmerjajo kateri koli vhod SDI ali kateri koli notranji vir na vsak izhod SDI. To je idealno za neodvisne dovode do odrskih zaslonov, glavnih snemalnih naprav in procesorjev za pretakanje. Ali pa izhode SDI uporabite za snemalnike ISO, kjer bo vsak krov dobil resinhroniziran stikalni vhod z ustrezno časovno kodo. Vsi izhodi SDI vsebujejo programski zvok, časovno kodo RP-188, nadzor kamere SDI, povratno signalizacijo in povratni govor.

Za pretakanje v živo deluje povezava USB-C na ATEM Constellation kot vir spletne kamere. Programska oprema je prevarana, da ATEM Constellation misli, da je običajna spletna kamera, vendar je v resnici stikalo za produkcijo v živo! To zagotavlja popolno združljivost s katero koli video programsko opremo v kakovosti polne ločljivosti 1080HD.

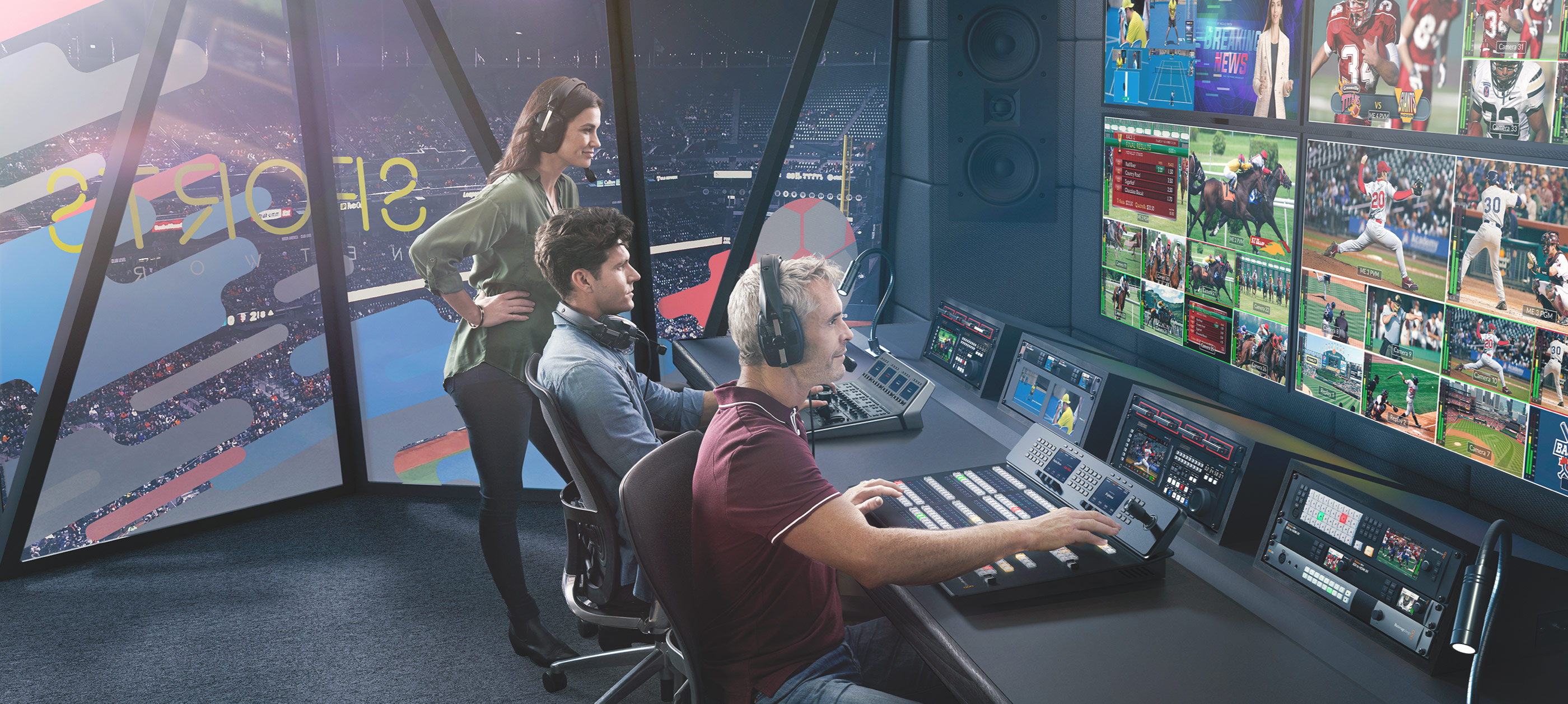

Vgrajeni večpredstavnostni pogled omogoča strankam spremljanje več virov na enem samem monitorju. Model 1 M/E vključuje 1 multiview, medtem ko ima model 2 M/E 2 neodvisna multiview. Vse zunanje vhode SDI in vse notranje video vire je mogoče usmeriti v kateri koli pogled. Vsi večpogledi so popolnoma prilagodljivi in jih je mogoče neodvisno nastaviti na 4, 7, 10, 13 ali 16 hkratnih pogledov. Stranke lahko na vsak pogled dodajo okvir za izmero ter oznako vira in merilce VU kot prekrivni element. Poleg tega bo rdeča in zelena obroba prikazovala tally na vsakem pogledu, tako da bodo stranke vedele, kateri viri so v etru.

ATEM Constellation ima do 2 neodvisna DVE, odvisno od modela, ki strankam omogočata spreminjanje položaja grafike in ustvarjanje kompozicij slike v sliki. Stranke dobijo neverjetno kakovost, DVE pa podpira pozicioniranje, spreminjanje velikosti in skaliranje, vse v realnem času. DVE strankam omogoča ustvarjanje profesionalnih učinkov slike v sliki s prilagodljivimi 2D-obrobami, sencami in osvetlitvijo. DVE lahko uporabijo tudi za ustvarjanje neverjetnih prehodov DVE z učinki potiskanja in stiskanja za dodajanje razburljivosti svojim programom. Stranke lahko prehode DVE celo kombinirajo z grafiko po meri in tako ustvarijo lastne grafične prehode z brisanjem! Model 2 M/E vključuje procesor SuperSource za še več prehodov DVE!

Vgrajeni medijski bazen shranjuje grafike in animacije RGBA v kakovosti oddajanja, ki jih lahko 2 ali 4 medijski predvajalniki takoj predvajajo. Vgrajeni medijski bazen hrani grafiko za uporabo z medijskimi predvajalniki, model 1 M/E pa lahko hrani 20 posnetkov in animacij z 200 sličicami, model 2 M/E pa 40 posnetkov in animacij s 400 sličicami v 4K.

Za delo z novicami ali virtualnimi prizorišči je ATEM Constellation popoln, saj ima veliko naprednih ključev ATEM za visokokakovostno kroma ali luminančno ključevanje. Ključnik chroma je izjemno zmogljiv in ima izbirnik barv za vzorčenje barv ozadja za samodejno generiranje parametrov ključa. Stranke imajo na voljo natančne kontrole za robove in bleščanje, na voljo pa je celo korektor barv v ospredju, tako da lahko stranke uskladijo "videz" plasti v ospredju s plastjo ozadja, kar omogoča brezhibne kompozicije. Ključ lahko uporabite tudi za ključanje vzorcev in DVE. Stranke dobijo 4 napredne ključe ATEM pri modelih 1 M/E in 8 naprednih ključev ATEM pri modelih 2 M/E.

S 4 ključi chroma keyers za gornji tok na vrsto M/E stranke dobijo popolno rešitev za gradnjo virtualnih scenografij! S tolikšnim številom naprednih ključev ATEM lahko stranke uporabijo en ključ na kamero in tako ustvarijo brezhibno kompozicijo kamere nad ozadjem po meri. Stranke lahko za virtualne sklope uporabljajo zunanje slikovne procesorje ali pa lahko celo zgradijo virtualni sklop s fiksno kamero tako, da iz predvajalnikov in sklada medijev naložijo vnaprej izrisana ozadja s statičnimi slikami. Stranke lahko nastavijo makroje za spreminjanje kamer in nalaganje ustreznega ozadja v medijske predvajalnike. S tolikšno prilagodljivostjo lahko stranke eksperimentirajo in preizkušajo različne studijske nastavitve!

Poleg DVE v vrstah M/E model 2 M/E vključuje zmogljive večplastne procesorje SuperSource s 4 dodatnimi plastmi DVE in plastjo ozadja, ki se vse pojavijo v sistemu ATEM Constellation kot dodatni vhodni vir. Za vsak DVE SuperSource se lahko uporabi kateri koli video vhod stikala, nato pa se vse skupaj nanese na ozadje po meri medijskega sklada. SuperSource je tako, kot da bi imeli vgrajeno dodatno večplastno stikalo VFX. SuperSource je odličen za prikazovanje slike v sliki za intervjuje, saj lahko stranke nastavijo učinek, medtem ko glavni DVE ostanejo prosti za druge naloge.

Stranke lahko priključijo opremo v televizijskih standardih HD ali Ultra HD, vključno s formati 720p, 1080i,1080p in 2160p. Vhodi SDI lahko obdelujejo tudi vgrajeni zvok in mešajo zvok iz vseh video vhodov. Programski izhodi vključujejo informacije za povratne pogovore, informacije o nadzoru kamere. Tako lahko stranke povežejo katerega koli od izhodov SDI stikala nazaj na kamero za povratni program, nadzor kamere in povratne pogovore.

Z vgrajenim mešalnikom zvoka Fairlight stikalo ATEM Constellation omogoča izjemno kompleksno mešanje zvoka v živo. Notranji mešalnik ima v modelu ATEM 2 M/E Constellation 4K do 48 vhodnih kanalov! Zvok se odstrani iz vseh video vhodov SDI in prenese v mešalnik zvoka. Vsak vhodni kanal je opremljen s šestpasovnim parametričnim izenačevalnikom najvišje kakovosti in kompresorjem, omejevalnikom, ekspanzerjem in šumnimi vrati ter popolnim pomikom. Vso to zvočno moč lahko upravljate prek programskega krmilnika ATEM ali Mackiejeve združljive plošče.

Značilnosti ATEM 1 M/E in 2 M/E Constellation 4K

• Napredna zasnova z vgrajenimi krmilniki na sprednji plošči
• Do 20 standardno pretvorjenih vhodov 12G-SDI
• Do 12 prilagodljivih izhodov 12G-SDI
• Izhod USB deluje kot spletna kamera in podpira vso video programsko opremo
• Vključuje do 2 neodvisna večpredstavnostna pogleda z več možnostmi postavitve
• Vključuje prehode DVE in stinger
• Vključuje do 2 neodvisna DVE
• Profesionalni povratni govor združljiv z ClearCom in RTS
• Notranji mediji za fotografije in gibljive grafike
• Vključuje ATEM Advanced Chroma Key
• Večstopenjski 12G-SDI za vse televizijske standarde HD in Ultra HD do 2160p60
• Vgrajen mešalnik zvoka Fairlight z do 48 kanali
• Združljiv z vsemi strojnimi nadzornimi ploščami ATEM
