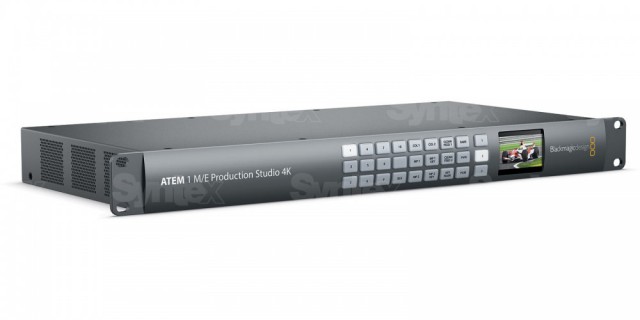

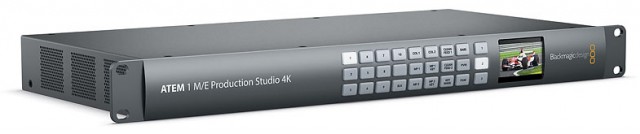

Blackmagic Design ATEM 1 M/E Production Studio 4K

Stikalo ATEM 1 M/E Production Studio 4K prinaša razširjen nabor funkcij, vključno z 10 neodvisnimi vhodi 6G-SDI s sinhronizacijo, integriranimi učinki DVE (povečava, sprememba velikosti, vrtenje), 4 kromatskimi tipkami, tremi neodvisnimi izhodi Aux z upravljanjem na sprednji plošči in več prostora za shranjevanje medijev - grafike in videoposnetkov. Na voljo je programska plošča za Mac OS X in Windows.

4K!Novi produkcijski studio ATEM 1 M/E 4K omogoča priključitev do 10 videokamer SD, HD ali Ultra HD 4K, diskovnih snemalnikov ali računalnikov. Vključuje vse funkcije, ki jih zahtevajo profesionalna stikala, kot so 4 chroma keyerji, vgrajeni učinki DVE, banka prepletenih medijev, 2 downstream keyerja, 3 neodvisni izhodi Aux, vgrajeni mešalnik zvoka, funkcija več pogledov, sinhronizacija vseh vhodov ter podpora tehnologijama 6G-SDI in HDMI 4K.

Ultra HD je štirikrat večja od običajnega videa HD in ima neverjetno ločljivost 3 840 x 2 160 sličic. Blackmagic Design je bil prvo podjetje na svetu, ki je predstavilo izdelke z novima vmesnikoma 6G-SDI in HDMI 4K, zdaj pa ponuja celovit nabor orodij za enostavno obdelavo videoposnetkov Ultra HD. Tudi v načinu Ultra HD so vsi vhodi naprave ATEM popolnoma sinhronizirani, kar omogoča priključitev virov, ki niso genlock, kot so računalniki. Preklopnik je opremljen tudi s programskim izhodom z navzdol usmerjeno pretvorbo v HD, zato lahko uporabniki delajo v Ultra HD, medtem ko oddajajo v klasični ločljivosti HD.




Vgrajeni učinkiZ zmogljivim vgrajenim procesorjem za učinke DVE lahko uporabite spreminjanje položaja ali slike ali obračanje za kateri koli vir signala v živo do ločljivosti Ultra HD. Učinke DVE lahko uporabite za pozicioniranje grafike v sliki, za učinke slike v sliki ali za učinke prehoda. ATEM 1 M/E Production Studio 4K omogoča tudi uporabo učinkov DVE v kombinaciji s shranjenimi mediji za ustvarjanje animiranih prepletenih prizorov.

V veliko banko medijev je mogoče shraniti do 32 posnetkov v ločljivosti Ultra HD ter 180 posnetkov videa Ultra HD, vključno s prosojnostjo. V načinu 1080p ali 1080i je mogoče obdelati videoposnetke z do 720 sličicami. S tem odpade potreba po dodatnih, dragih grafičnih strežnikih. Upravljanje slikovnih podatkov je mogoče opraviti s parom vgrajenih medijskih predvajalnikov in priloženim vtičnikom za program Adobe Photoshop.




Programska nadzorna ploščaStikalu ATEM 1 M/E Production Studio 4K je priložena tudi programska nadzorna plošča za operacijska sistema Windows in Mac OS X, ki omogoča popoln nadzor funkcij naprave s standardnega prenosnega računalnika ali delovne postaje. Če imajo uporabniki raje strojne nadzorne plošče, lahko dodatno kupijo ATEM 1 M/E Broadcast Panel ali ATEM 2 M/E Broadcast Panel.

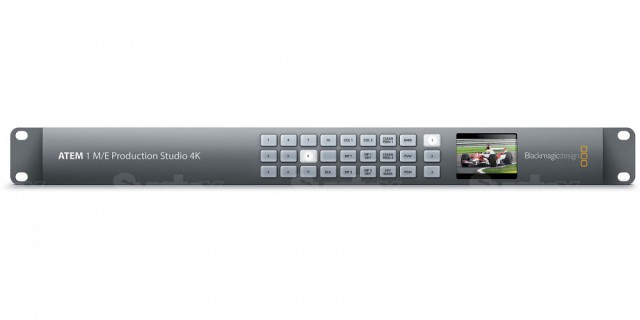

ATEM 1 M/E Production Studio 4K ima elegantno sprednjo ploščo iz aluminijeve zlitine. Na njej je tudi tipkovnica, ki omogoča preklapljanje usmerjanja signala vsakega od treh izhodov Aux, njihovo stanje pa lahko preverite na vgrajenem zaslonu LCD. Preklapljanje izhodov Aux je pomembna funkcija ne le med produkcijo v živo, temveč tudi pri nastavljanju instrumenta.




Nizki obratovalni stroški in zanesljivostATEM 1 M/E Production Studio 4K ima tudi funkcijo Multi-view za prikaz osmih virov signala na enem monitorju SDI ali televizorju HDMI, vključno z neodvisnim prikazom izhodov Program in Preview. ATEM Production Studio 4K uporablja operacijski sistem industrijskega razreda, ki zagotavlja zanesljivo delovanje, za razliko od nekaterih poceni konkurenčnih izdelkov, zgrajenih na običajnih računalnikih, pri katerih se video signal prekine, če se računalnik poruši. Pri ATEM Production Studio 4K ni prekinitev signala, tudi če ena od nadzornih plošč zamrzne ali izgubi napajanje.




MakrojiMed produkcijo v živo se lahko uporabniki soočijo z nepredvidenimi zapleti. Nov sistem makro ukazov (iz različice programske opreme 6.3, ki je bila predstavljena februarja 2015) omogoča ustvarjanje zapletenih nizov ukazov, ki jih je mogoče pozneje priklicati s pritiskom na gumb, kar omogoča operativno odzivanje na vse situacije med oddajanjem v živo. Primer je nastavitev kromatičnih tipk in ozadja za vsako od kamer, ki se aktivira v trenutku montaže. Na ta način je mogoče zaobiti omejitve funkcij ključev z režiranjem zelo zapletenih prizorov. V kompleksnih virtualnih studiih se na primer lahko uporablja več kot deset pogledov kamer, vsaki od teh kamer pa se lahko dodeli poseben makro, tudi če režija nima vgrajenega ustreznega števila modulov za ključanje. Makroji lahko vključujejo vmesnike med viri videoposnetkov, grafiko, povezave med knjižnico medijev, učinke ključavnic, nastavitve mešalnika zvoka ali kamere, celo časovne zamike, tako da se lahko makri uporabljajo tudi za ustvarjanje animacij. Uporabniki lahko avtomatizirajo zelo zapletena zaporedja ukazov in tako ustvarijo zapletene učinke, ki bi bili sicer neizvedljivi. Ko je makro ustvarjen, ga je mogoče priklicati s pritiskom enega samega gumba na nadzorni plošči. Makroje lahko ustvarite s programsko nadzorno ploščo za Windows in Mac OS X ali prek strojnih konzol ATEM 1 M/E in 2 M/E. Makroje je mogoče kopirati tudi v druge režijske naprave za čim večjo usklajenost dela v studiih.

Makroji lahko vključujejo dodatne vgnezdene makroje za izjemno zapletene nastavitve in so shranjeni kot datoteke XML za enostavno urejanje. Ključnefunkcije ATEM 1 M/E Production Studio 4K

• Profesionalno studijsko stikalo z medijskimi predvajalniki, ključavnicami, učinki prehodov in še več.

• Hitro lahko preklaplja med video formati SD, HD in Ultra HD.

• Vgrajena funkcija Multi-view za hkratni prikaz 8 virov signala, predogled signala in izhod na zaslonih HD-SDI in HDMI.

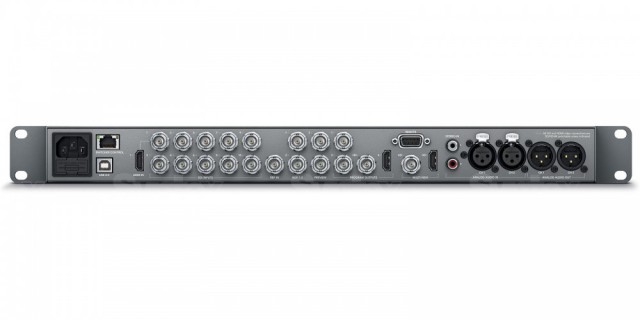

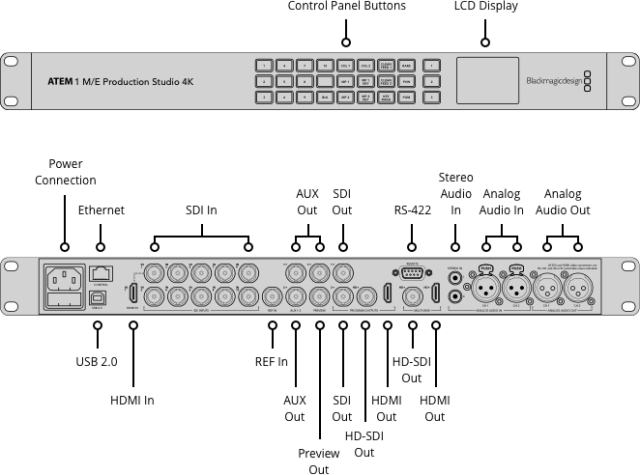

• Skupno 10 vhodov, vključno z 10 vhodi 6G-SDI in 1 vhodom HDMI. Vsi vhodi podpirajo samodejno ponovno sinhronizacijo.

• 2 izhoda 6G-SDI, 1 izhod HDMI 4K in 1 navzdol pretvorjen izhod HD-SDI.

• Vgrajen pomnilnik za 32 slik RGBA v ločljivosti Ultra HD in 180 sličic videa Ultra HD.

• Vgrajeni učinki DVE, vključno z učinki položaja, velikosti in vrtenja.

• Dvojni medijski predvajalniki in ključniki omogočajo plastenje grafike.

• Različne vrste učinkov prehoda, vključno s standardnimi učinki SMPTE.

• 4 ključniki v smeri toka in 2 ključnika v smeri toka.

• 3 pomožni izhodi s preklopom in predogledom na sprednji plošči.

• Vgrajeni mešalnik zvoka omogoča mešanje vgrajenega zvoka in zvoka iz ločenih virov.

• Dva uravnotežena analogna vhoda na priključkih XLR in 1 vhod Cinch za priključitev potrošniške opreme.

• Izhod zvočnega mešalnika je izhod na priključkih XLR in video izhodih SDI/HDMI.

• Vgrajeni generator črne črte, dva generatorja barvnih črt in dva medijska predvajalnika.

• Izbirna nadzorna plošča, povezana prek vmesnika Ethernet. Priložena je nadzorna programska oprema za operacijska sistema Mac OS in Windows.

• Združljiva z vsemi strojnimi nadzornimi ploščami serije ATEM.

• Sinhronizacijski vhodi (Black Burst in Tri-Sync za signal HD).

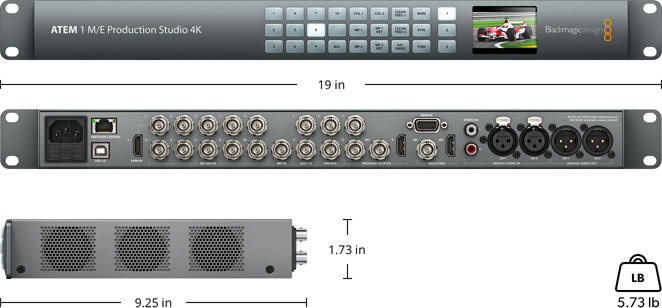

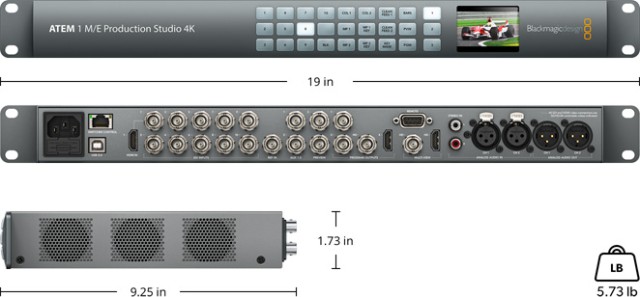

• Kompaktna zasnova za višino 1U v stojalu.

Nadzor kamer ATEM
Do zdaj je bila možnost daljinskega upravljanja kamer z vrha domena največjih televizijskih studiev. Z novo posodobitvijo ATEM Camera Control - izšla je v maju 2014 - za serijo ATEM overhead je mogoče kamere upravljati prek novega odprtega protokola in standardnih video kablov. Kamero Blackmagic Studio lahko upravljate ne le prek standarda CCU, temveč tudi z vgrajenimi funkcijami za primarno barvno korekcijo YRGB, prevzetimi iz programa DaVinci Resolve! Tako režijski operater nima nadzora le nad klasičnimi nastavitvami kamere, kot sta ostrenje ali zaslonka, temveč tudi nad barvno upodobitvijo slike zaradi funkcij prilagajanja gama ali ojačenja v barvnem prostoru YRGB v slogu tradicionalnih barvnih korektorjev. Uporabniki, ki so vešči uporabe profesionalne programske opreme za barvno urejanje videoposnetkov DaVinci Resolve, lahko svoje znanje uporabijo tudi za obdelavo v živo. Nova programska oprema ATEM Camera Control z barvnimi popravki ne omogoča le popolnega usklajevanja barv posameznih kamer na kraju samem, temveč tudi pravočasno odzivanje na spremembe osvetlitve v okolju, kar je pogosta težava pri zunanjih oddajah. Seveda je mogoče funkcije barvnih popravkov v realnem času uporabiti tudi kreativno, npr. pri snemanju glasbenih videospotov.

Ključne funkcije sistema ATEM Camera Control

• Nadzorujete lahko do 20 kamer.
• Barvni popravki YRGB, prevzeti iz programa DaVinci, vključno s funkcijami prilagajanja gama ali povečanja.
• Klasičen nadzor kamer v slogu CCU.
• Daljinsko upravljanje ojačitve.
• Daljinsko upravljanje hitrosti zaklopa.
• Grobo prilagajanje zaslonke.
• Daljinsko prilagajanje ravnovesja bele barve.
• Daljinski nadzor ostrenja.
• Daljinsko upravljanje zaslonke.
• Prikaz izpisa nadzorovanega fotoaparata na zaslonu Aux. Overhead lines za lokalno spremljanje barvnih popravkov.
• Indikacija "On Air" neposredno v uporabniškem vmesniku.
• Možnost zaklepanja funkcij za največjo zanesljivost delovanja.

Garancija proizvajalca za 12 mesecev.
