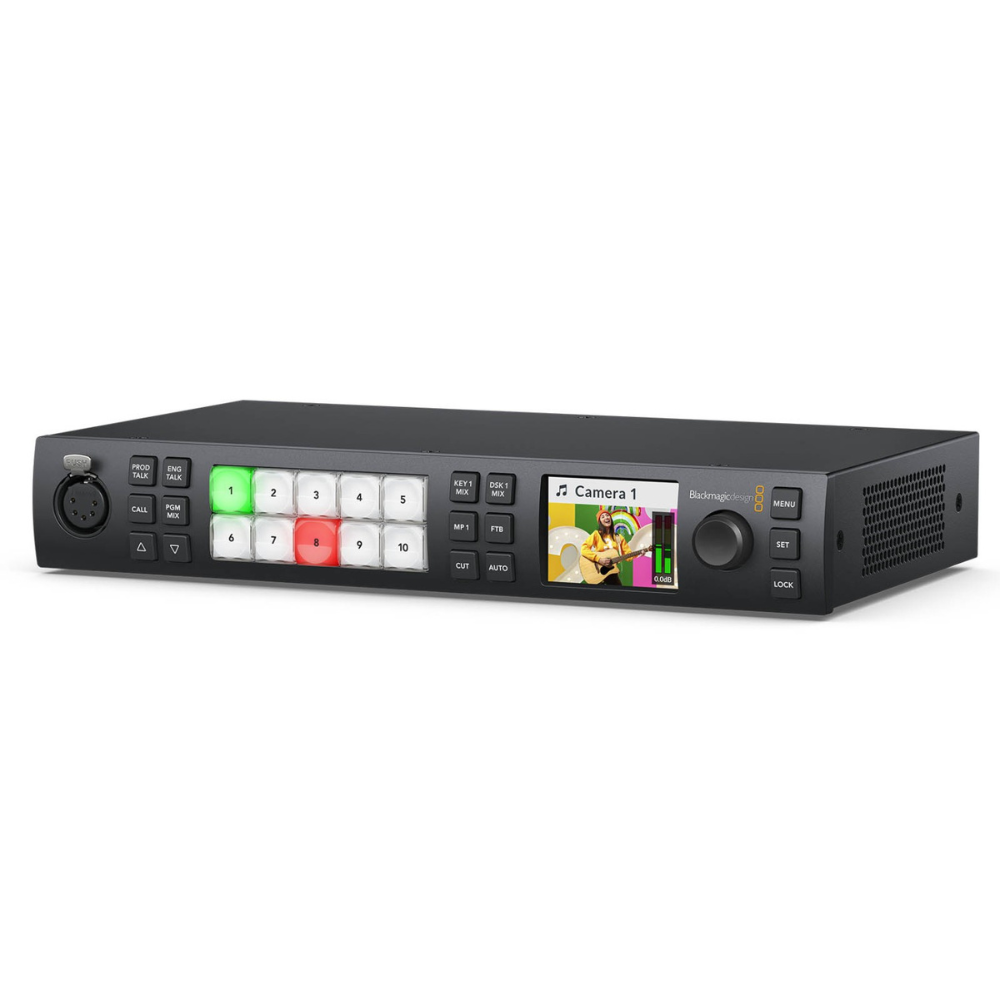

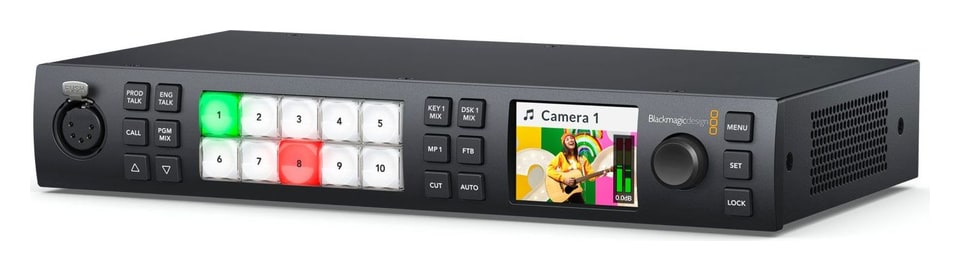

Blackmagic Design ATEM 1 M/E Constellation HD

Družina ATEM Constellation HD ponuja model 1 M/E z 10 vhodi 3G-SDI, model 2 M/E z 20 vhodi 3G-SDI in različico 4 M/E s 40 vhodi 3G-SDI. Vse različice so opremljene s standardno funkcijo pretvorbe na vhodih SDI, štirimi primeri funkcije barvnega ključa in učinkom DVE na vsakem vodilu, medijskim predvajalnikom itd. Na voljo so tudi izhod USB-C v načinu spletne kamere, vmesnik notranjega mešalnika Fairlight s podporo za do 156 kanalov pri različici 4 M/E (ponuja tudi vmesnik MADI), strojna nadzorna plošča na sprednji plošči, vključno z LCD in gumbi LED, ethernetni priključek za daljinsko upravljanje, aplikacija za Windows/macOS... V prodaji od 4/5 2022.

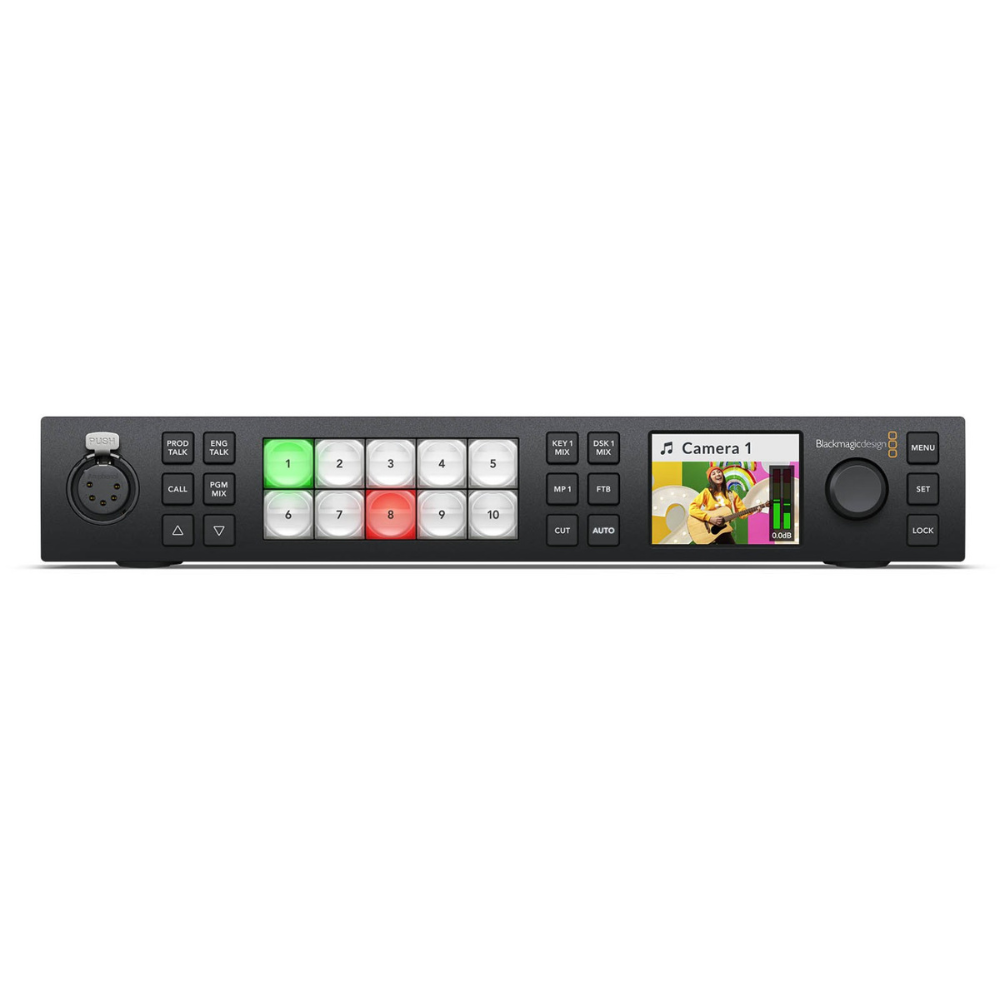

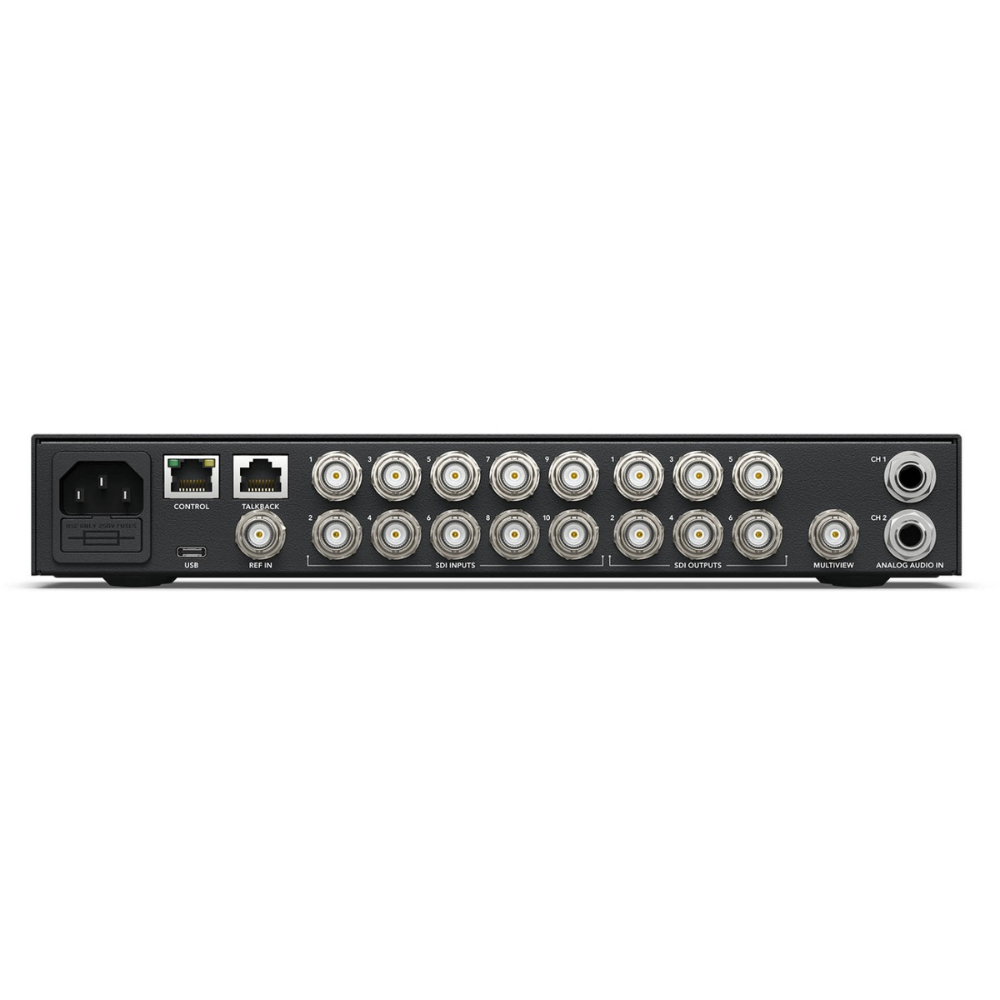

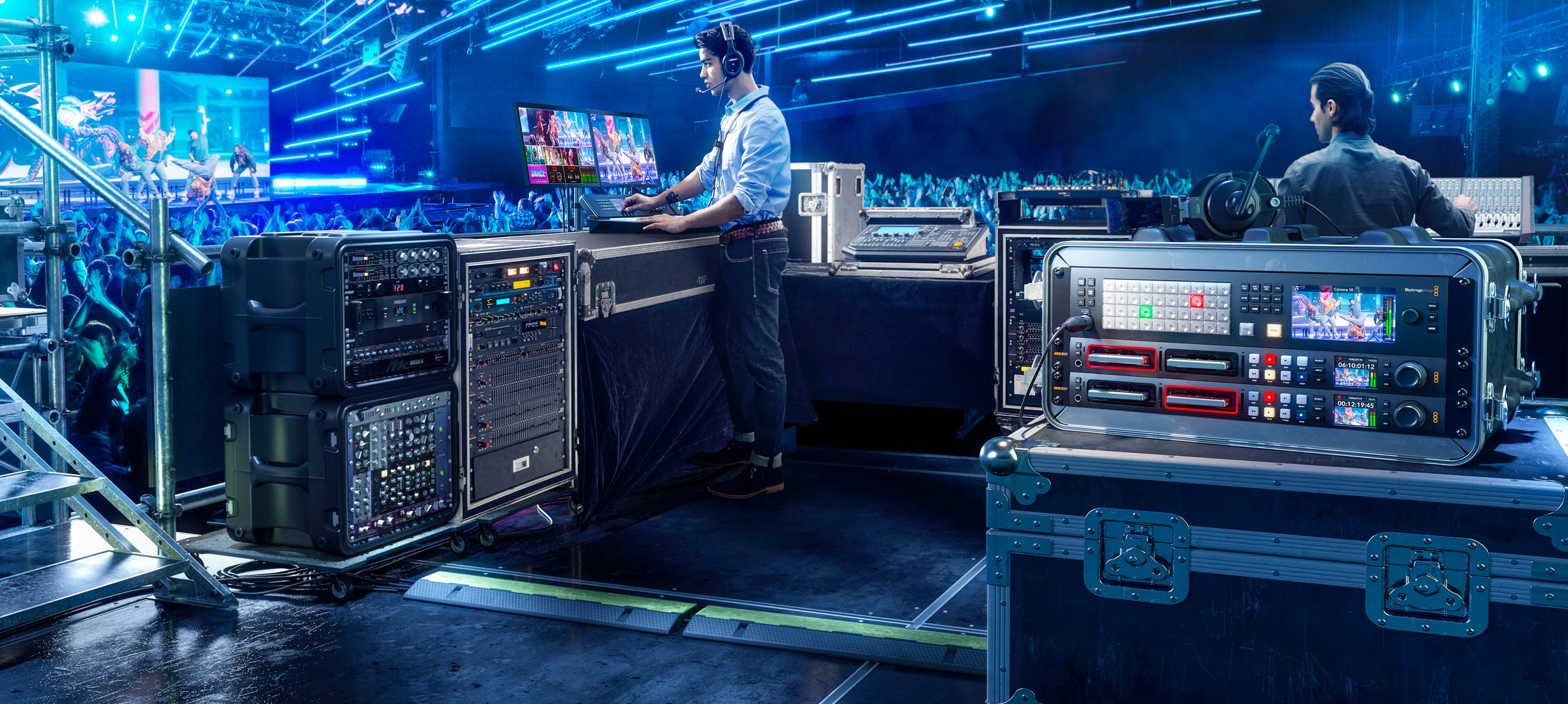

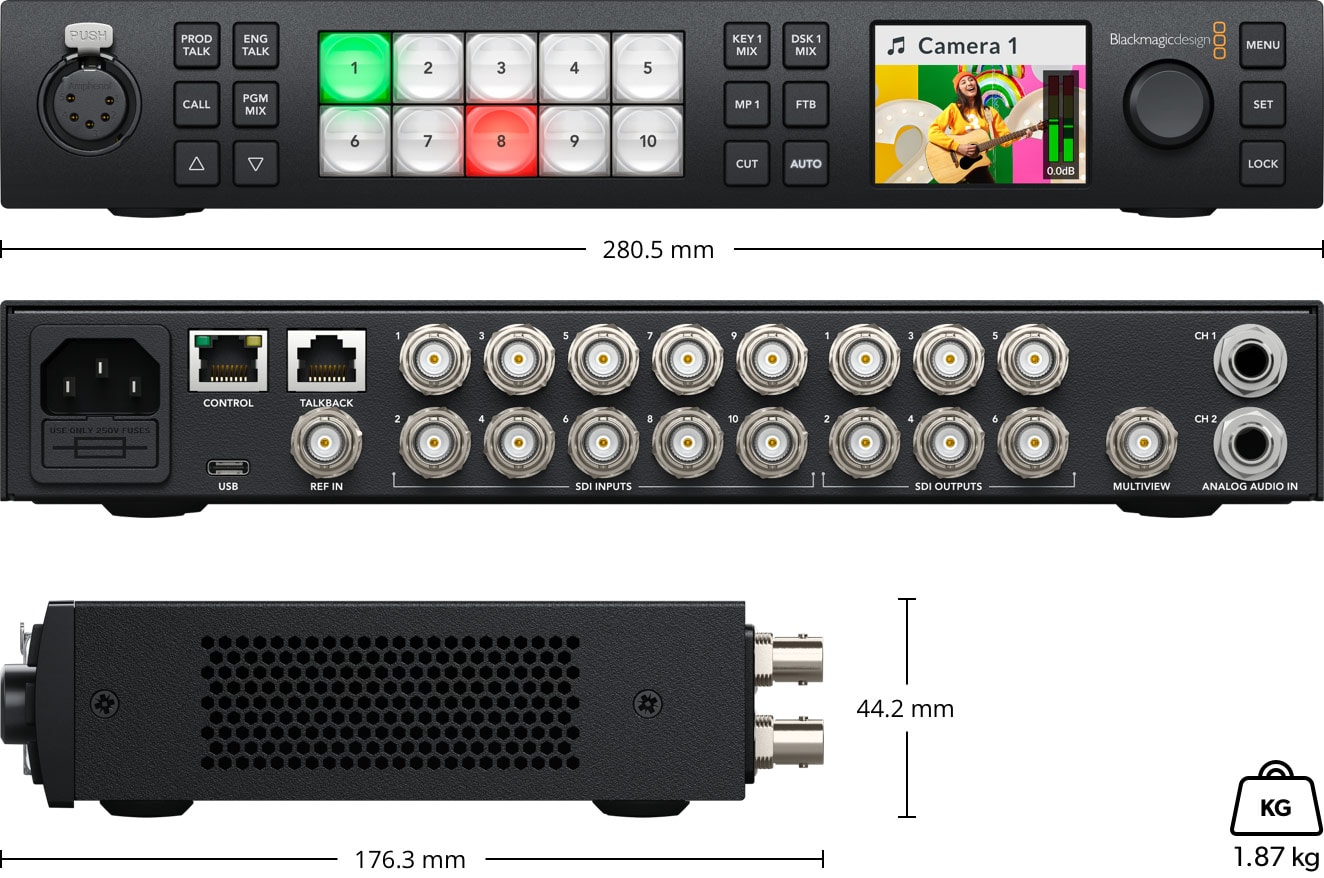

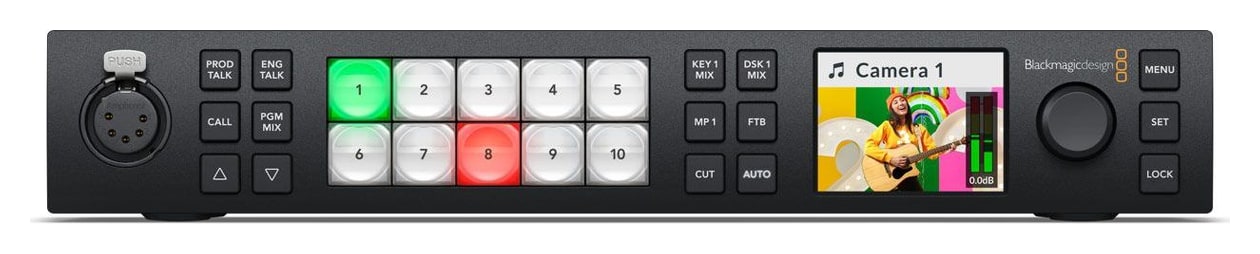

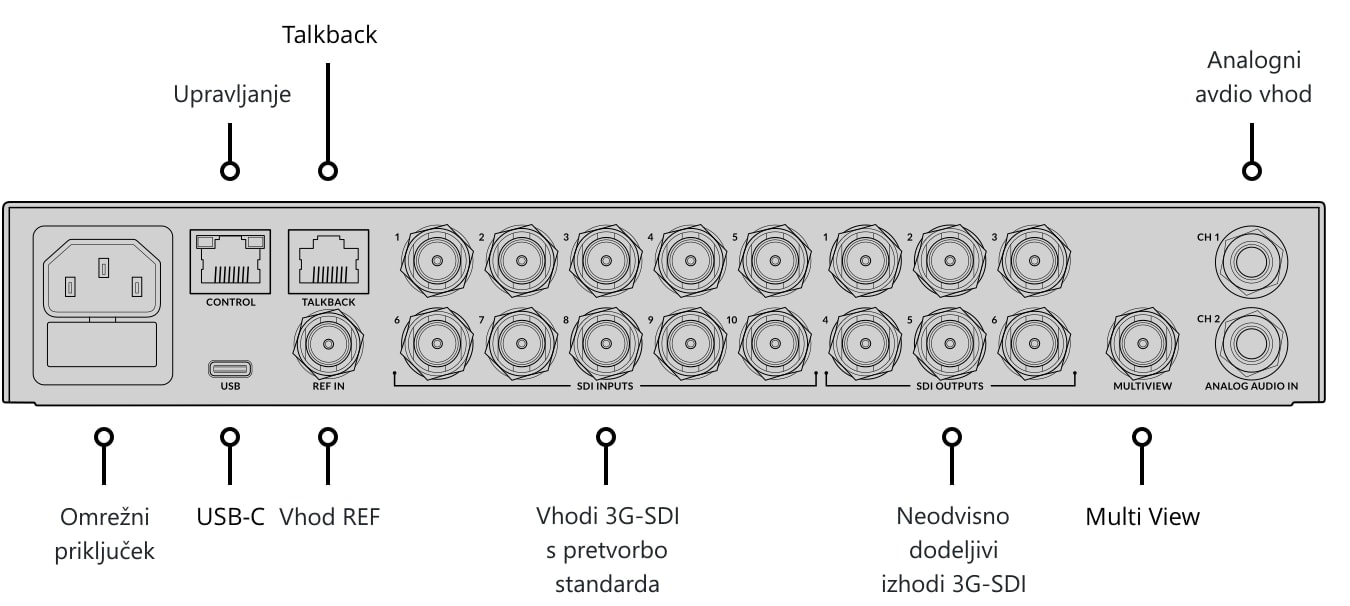

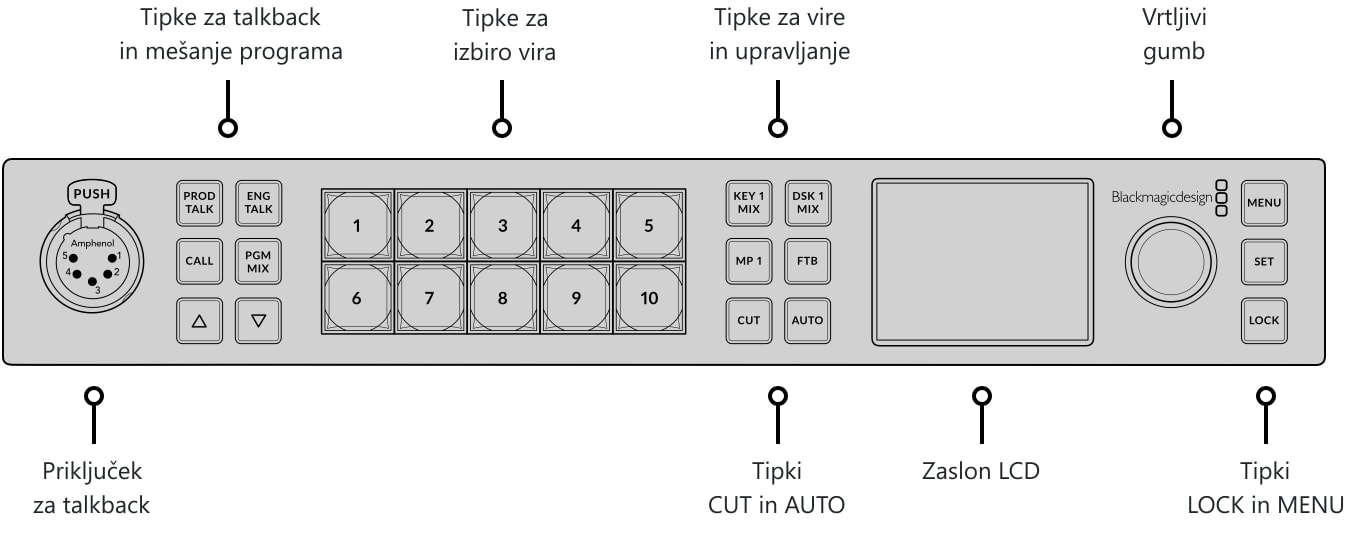

Režijski aparati imajo nadzorno ploščo na sprednji maski (npr. za nastavitev aparata med namestitvijo, preverjanje manj zahtevnih oddaj itd.) in zaslon LCD za predogled videoposnetkov ali brskanje po meniju aparata. Njihova kompaktna zasnova je velika prednost za prenose v živo; na zadnji plošči so vhodi 3G-SDI, izhodi 3G-SDI, simetrični zvočni vmesnik in vrata Ethernet za daljinsko upravljanje. Vrhunski model s 4 M/E dodaja serijska vrata RS-422 in digitalni zvočni vmesnik MADI.

vmesnik 3G-SDI
Družina imenikov ATEM Constellation HD ponuja modele z do 40 neodvisnimi vhodi 3G-SDI s pretvorbo navzgor/ navzkrižno pretvorbo, ki omogoča pretvorbo vira videa 1080p v izbrani standard. Direktoriji imajo tudi veliko število neodvisnih video izhodov 3G-SDI: že najmanjša različica 1 M/E je opremljena s šestimi izhodi 3G-SDI, model 2 M/E ponuja 12 izhodov 3G-SDI, model 4 M/E pa celo 24 izhodov 3G-SDI. Izhode lahko uporabite za usmerjanje vhodov in notranjih video virov, za snemanje ISO itd. Signal izhodov SDI vključuje časovno kodo (RP-188), zvok (programsko vodilo), ukaze za daljinsko upravljanje kamere, signalizacijske ukaze in povratni govor.

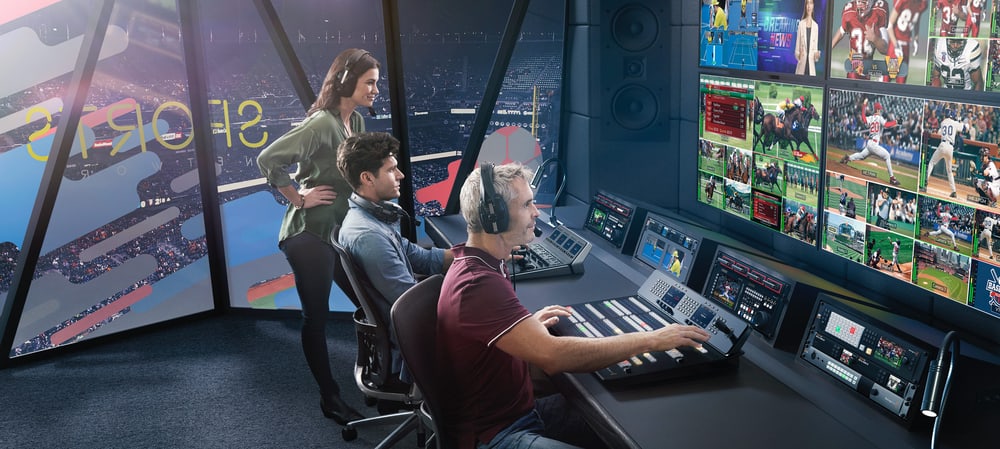

Večpredstavnost

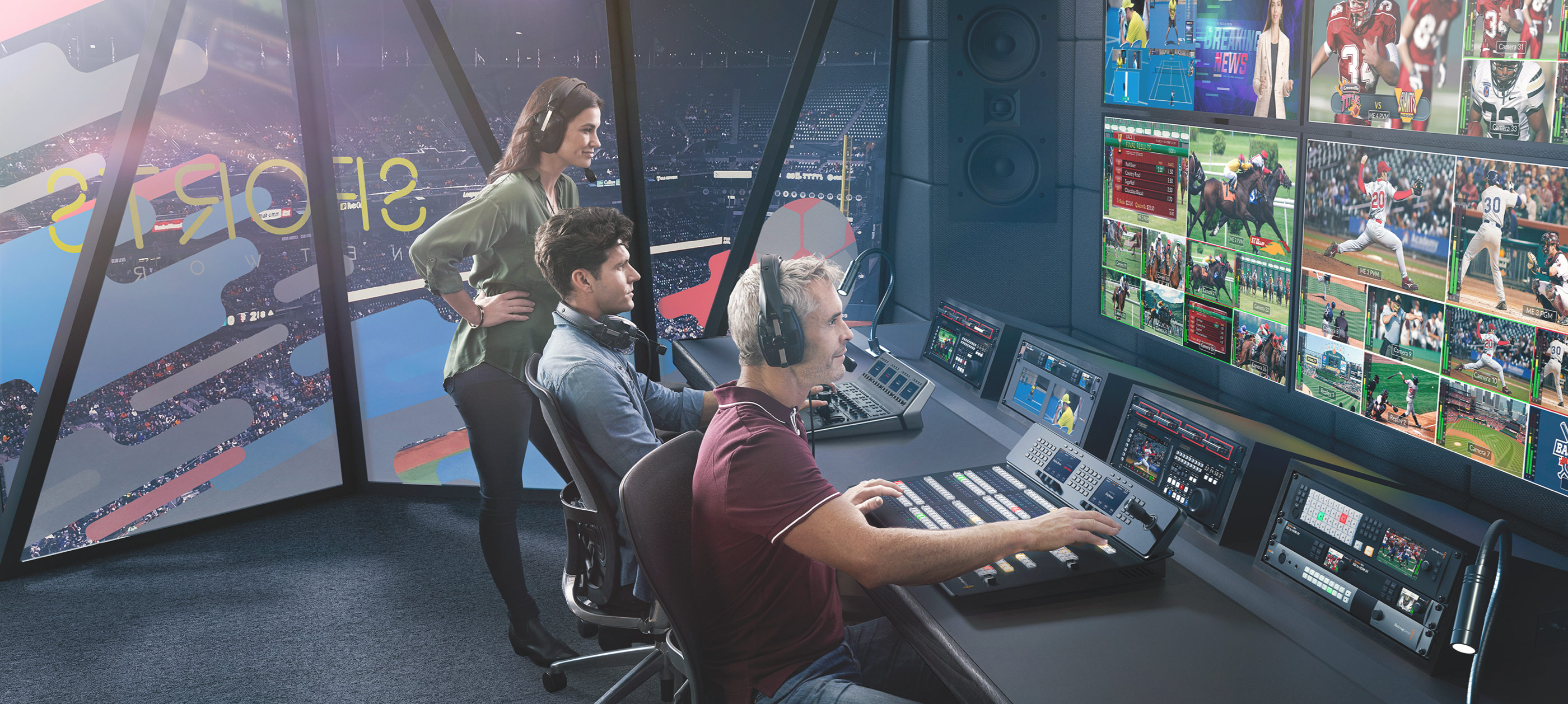

Vgrajene funkcije večpredstavnostnega prikaza omogočajo spremljanje več virov videoposnetkov na enem monitorju. Neodvisni večpredstavnostni izhodi (1 za model 1 M/E, 2 za model 2 M/E in 4 za model 4 M/E) omogočajo prikaz katerega koli zunanjega ali notranjega vira signala v 4, 7, 10, 13 ali 16 sočasnih oknih. Seveda lahko prikažete tudi dodatne informacije, vključno z. VU metre ali signalizacijo.

Povratni govor
Komunikacijske funkcije vključujejo 5-pinski priključek XLR za neposredno priključitev slušalk ter vmesnik RJ-12 za standardne sisteme povratnega govora, kot sta ClearCom ali RTS. Komunikacijske funkcije so v celoti nastavljive, poleg tega lahko kanala SDI 15 in 16 uporabite za dvosmerno komunikacijo s postajami s kamerami ali kanala 13 in 14 za komunikacijo s tehničnimi ekipami.

Podatkovna baza medijev
V notranjem pomnilniku so shranjene grafike RGBA in animacije televizijske kakovosti, ki jih je mogoče predvajati z dvema ali štirimi namenskimi predvajalniki medijev. V njem je lahko shranjenih 20 slik in animacij z do 200 sličicami za model 1 M/E ali 40 in 400 za 2 M/E ter 60 in 600 za različico 4 M/E.

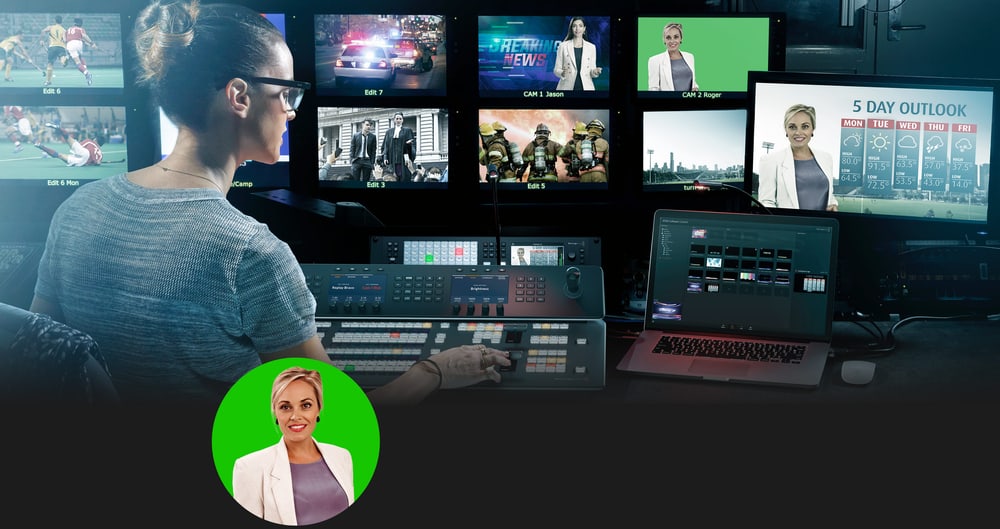

Učinki in ključevanje
Proizvajalec je mislil tudi na ustvarjalce virtualnih studiev: ATEM Constellation HD ponuja module ATEM Advanced Keyer za visokokakovostno ključanje v načinih Chroma in Luma. Sistem za barvno ključanje je zelo zmogljiv in ponuja funkcije za samodejno odstranjevanje ozadja pri ključanju, prilagajanje robov maske, popravljanje barve v ospredju itd. Model 1 M/E ponuja 4 primere ATEM Advanced Keyer, različice 2 M/E in 4 M/E pa 8 in 16.

Direktorji ATEM Constellation prav tako ponujajo široko paleto naravnih učinkov mešanja s popolnoma nastavljivimi parametri, vključno z dolžino prehoda, barvo in širino roba, položajem ali smerjo gibanja. MENU z učinki dopolnjujejo DVA prehoda, ki jih je mogoče kombinirati z notranjimi predvajalniki večpredstavnostnih vsebin.

Poleg učinkov DVE v vodilih M/E modeli 2 M/E in 4 M/E ponujajo tudi zmogljiv večplastni procesor SuperSource s 4x plastmi DVE in ozadji, ki ga lahko uporabite kot dodatni vir signala. Za vsako od plasti je mogoče uporabiti kateri koli video vhod, ozadje pa lahko uporabniki izberejo iz banke medijev. SuperSource je idealno orodje za ustvarjanje intervjujev s sliko v sliki, ne da bi bilo treba uporabljati glavne module DVE, ki so tako na voljo za druge namene. Najvišji model ATEM Constellation 4 M/E ponuja celo dva popolnoma neodvisna procesorja SuperSource!

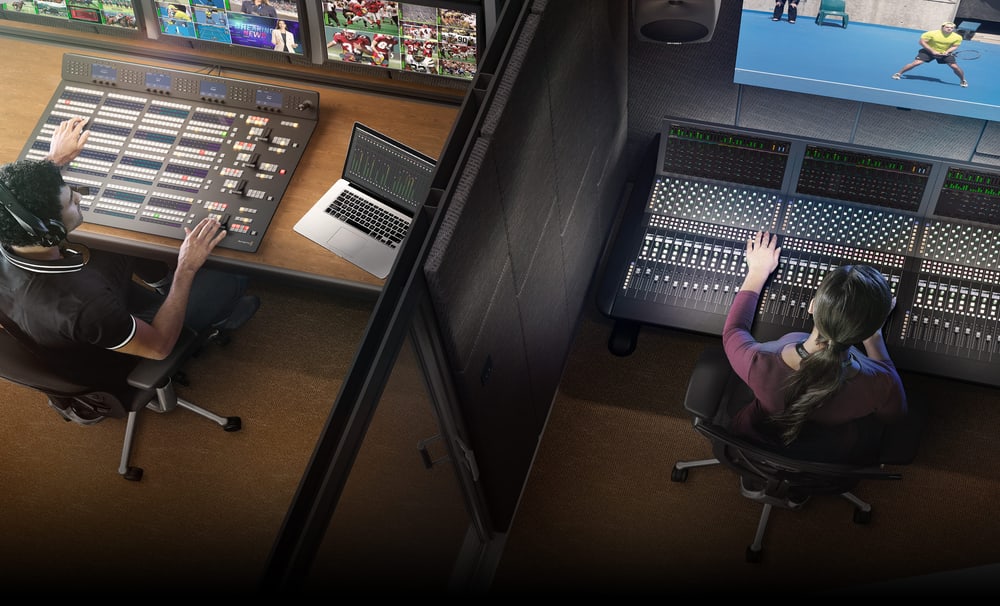

Fairlight
Vgrajeni vmesnik Fairlight omogoča zelo zapleteno urejanje zvoka pri predstavah v živo. Notranja mešalna konzola podpira kar 156 kanalov, kar je na področju režijskih naprav za oddajanje v živo brez primere. Zvočni kanali pri različici 4 M/E izhajajo iz vhodov SDI ali vmesnikov MADI. Vsak vhod ima funkcije za prilagajanje dinamike in frekvenčnega odziva prek kompresorja/limiterja/ekspanderja/gate ali šestpasovnega parametričnega izenačevalnika, usmerjanje signala pa je standardno. Dodatni viri zvoka so lahko naprave, priključene na analogne vhode, mikrofon komunikacijskih slušalk ali medijski predvajalnik. Mešanje zvoka se izvaja s programskim krmilnikom ATEM ali s protokolom združljivo konzolo Mackie.

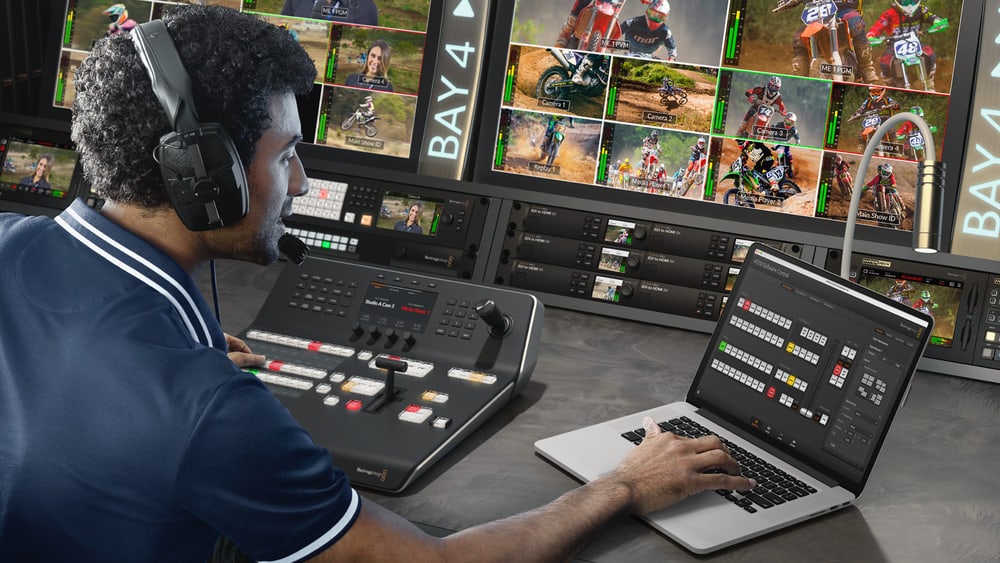

Nadzorna plošča programske opreme ATEM
Aplikacija ATEM Software Control Panel zagotavlja popoln nadzor nad režijo in je priložena. Različni deli programa omogočajo enostavno upravljanje kamer, mešanje zvoka, upravljanje medijev, programiranje makrov, celo daljinsko upravljanje diskovnih snemalnikov HyperDeck. Poleg tega je mogoče stanje režijskega programa shraniti v formatu XML ter varnostno kopirati notranje slikovne podatke.

Za razliko od številnih konkurenčnih izdelkov so vse zgoraj navedene funkcije vključene v osnovno ceno izdelka. Uporabnikom ni treba plačevati dodatnih licenčnih ali periodičnih pristojbin: napredne režijske funkcije, vključno z večpredstavnostjo, SuperSource, učinki DVE ali ATEM Advanced Keyer, so jim vedno na voljo.

Osnovne funkcije režijskih naprav ATEM Constellation HD

• Sodobna zasnova z upravljalnimi elementi na sprednji plošči
• Do 40 vhodov 3G-SDI s pretvorbo formatov
• Do 24 izhodov 3G-SDI
• Do 4 neodvisni večpredstavnostni zasloni z izbirnimi postavitvami
• Učinki DVE in mešanja
• Do 4 x učinki DVE
• Povratni govor združljiv s ClearCom in RTS
• Notranja banka medijev za slike in animacije
• ATEM Napredni učinek Chroma Key za odstranjevanje zelenega/modrega ozadja
• 4x navzgor ATEM Advanced Chroma Key na vodilu M/E
• vmesnik 3G-SDI, ki podpira običajne standarde HD, vključno s 720p, 1080i in 1080p
• Vgrajena mešalna konzola Fairlight za obdelavo do 156 kanalov
• Brezplačna aplikacija za daljinsko upravljanje
• Združljiv z opcijskimi strojnimi konzolami serije ATEM
• Vse vključene funkcije brez dodatnih stroškov

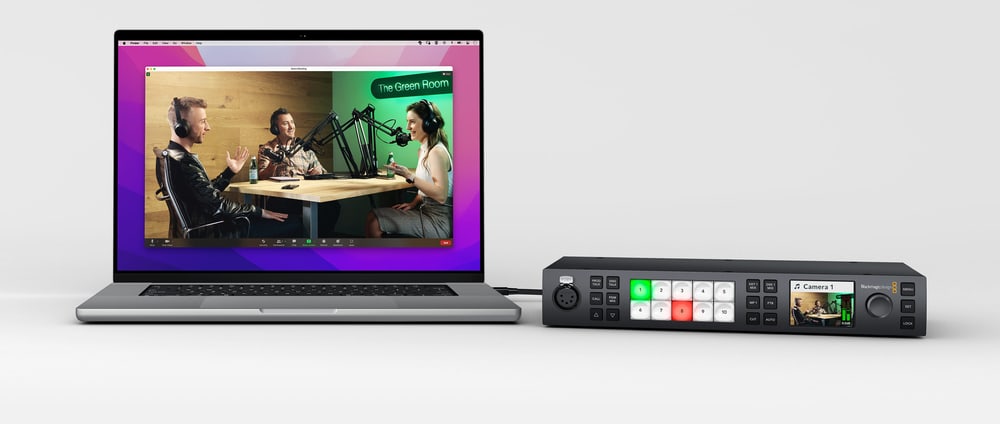

• Video izhod v vmesnik USB-C v načinu spletne kamere
