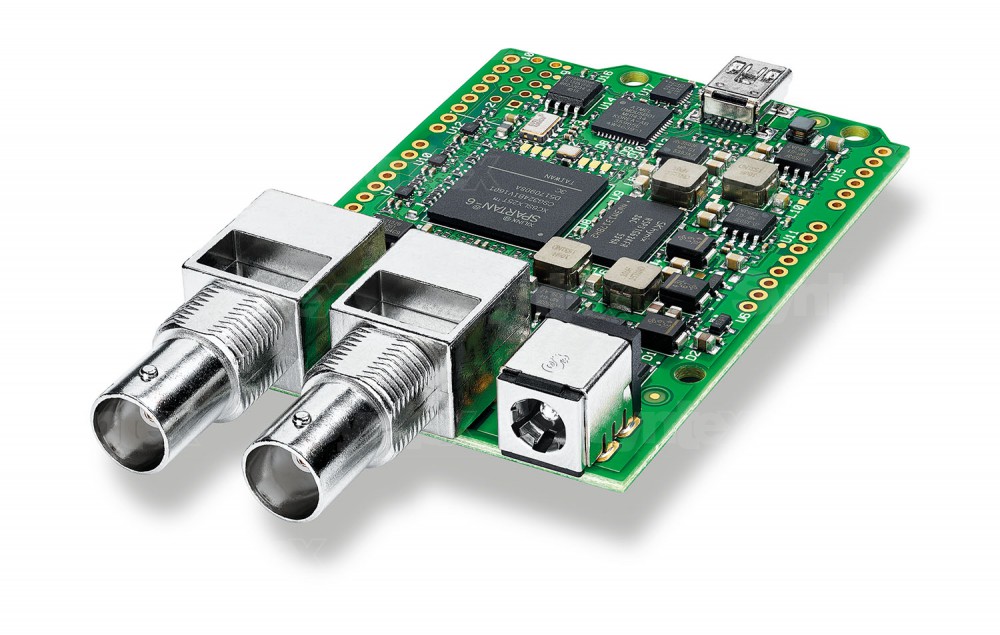

Blackmagic Design 3G-SDI Arduino Shield

Modul Blackmagic 3G-SDI Arduino Shield vam omogoča ustvarjanje zapletenih daljinskih upravljalnikov za kamere in drugo tehnologijo SDI.

Izdelava krmilnikov za daljinski nadzor kamer prek vmesnikov SDI je zapletena in zahteva poglobljeno razumevanje zasnove visokohitrostne digitalne tehnologije. Za uporabnike kamer Blackmagic Design, ki jih želijo vključiti v lastniške studijske sisteme, je izdelava daljinskih krmilnikov po meri, ki temeljijo na krmilnem protokolu Blackmagic Camera SDI Control Protocol, zapleten izziv. Podjetje Blackmagic Design je predstavilo optimalno rešitev tega problema v obliki modula Blackmagic 3G-SDI Arduino Shield za mikrokrmilnike Arduino.



Arduino
Arduiono je priljubljena odprta platforma za izdelavo prototipov strojne opreme, ki temelji na enostavnih za uporabo programskih in strojnih blokih. Podobno kot platforma Raspberry Pi, ki je usmerjena v razvijalce programske opreme, je Arduino priljubljena odskočna deska za načrtovanje in izdelavo strojne opreme po meri. Razširitveni moduli, ki se za platformo Arduino imenujejo "ščit", so standardizirana platforma, ki jo je družba Blackmagic Design izbrala za uporabo pri oblikovanju kartice Blackmagic 3G-SDI Arduino Shield. Modul Blackmagic 3G-SDI Arduino Shield je preprosta razširitvena kartica z enim vhodom SDI in enim izhodom za vstavljanje nadzornih ukazov v signal SDI.



Kontrolni protokol Blackmagic SDI
Vključena je tudi vzorčna izvorna koda, ki prikazuje, kako procesorji Arduino komunicirajo z modulom Blackmagic 3G-SDI Arduino Shield in pošiljajo ukaze kameram. Kodo je zelo enostavno spreminjati: vsi ukazi za kamere so dokumentirani v uporabniškem priročniku. Kontrolni protokol Blackmagic SDI uporablja interval zatemnitve v toku SDI za vstavljanje ukazov za oddaljeno upravljanje kamer in objektivov, barvno korekcijo, signalizacijo, komunikacijo itd. brez potrebe po kakršnem koli drugem kot standardnem kablu SDI. Protokol je v celoti dokumentiran v uporabniških priročnikih za izdelke Blackmagic Design, uporabljajo pa ga tudi drugi proizvajalci. Nadzorni protokol Blackmagic SDI je vgrajen v Blackmagicove kamere, režijske naprave ATEM, kartice za urejanje DeckLink, monitorje/rekorderje Video Assist in elektronska iskala. Z modulom Blackmagic 3G-SDI Arduino Shield je enostavno ustvariti preprost krmilnik z ročico, na primer za nastavitve ostrenja ali zaslonke - možnosti so skoraj neomejene!

Modul Blackmagic 3G-SDI Arduino Shield je preprosta dvostranska kartica SDI, ki zagotavlja tudi napajanje procesorjev Arduino. Ima tudi priključek USB za posodobitve vdelane programske opreme in vodilo I2C za povezovanje modula prek kabla.
