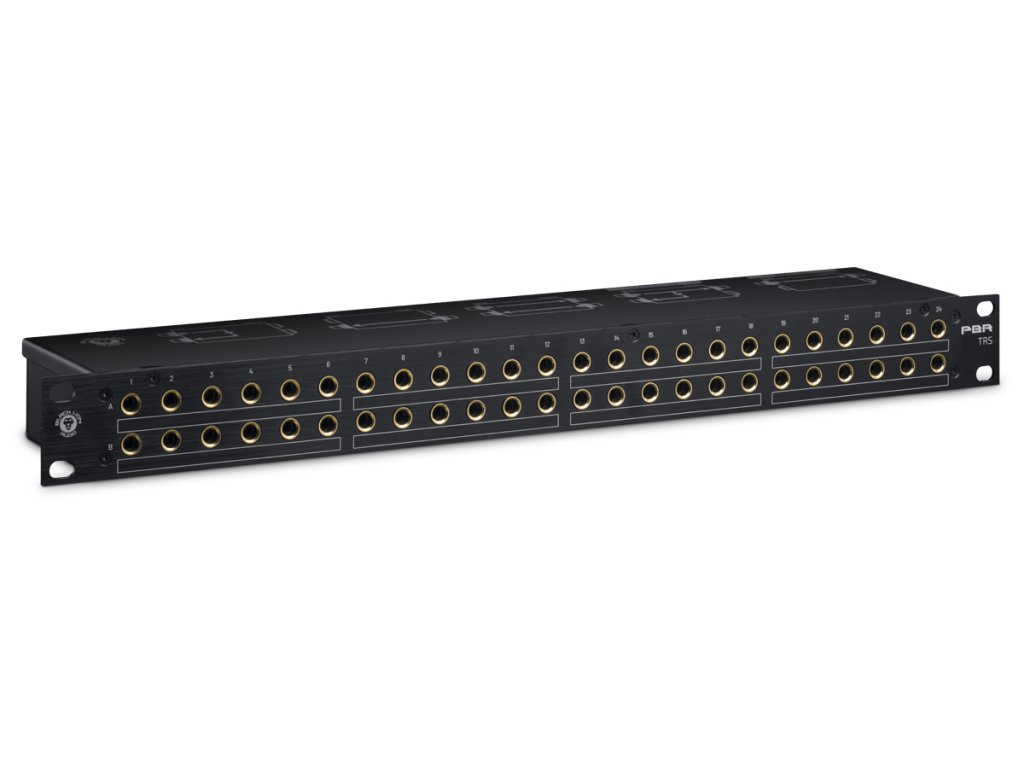

BLACK LION AUDIO PBR TRS - patchbay 2x24 TRS

patchbay 2x 24 TRS, 48 priključnih točk, pozlačeni konektorji, visoka zanesljivost, dolga življenjska doba

profesionalna studijska povezovalna plošča s priključki TRS 6,3 mm, 48 priključnih točk, visoka zanesljivost in dolga življenjska doba

• povezovalni panel s priključki TRS 6,3 mm
• 48 priključnih točk
• preklapljanje med popolnoma normalnim in polnormalnim načinom delovanja
• konektorji s pozlačenimi kontakti
• visoka mehanska odpornost in zanesljivost
• dolga življenjska doba

Vaši visokokakovostni studijski in domači instrumenti zahtevajo visokokakovostno povezavo. Podjetje Black Lion Audio že vrsto let skrbi za vrhunsko kakovost zvoka. Zato daje na trg nove povezovalne plošče PBR - povezovalne plošče za uporabo v studiu ter v gledališčih in drugih profesionalnih zvočnih instalacijah.

Vsak vmesnik PBR uporablja visokokakovostne kovinske konektorje s pozlačenimi kontakti. To zagotavlja zelo zanesljivo medsebojno povezovanje vaše opreme. Črna anodizirana aluminijasta sprednja plošča in kovinsko ohišje dajeta povezovalnim ploščam serije PBR eleganten prefinjen videz in skupaj z robustnimi konektorji zagotavljata mehansko vzdržljivost in dolgo življenjsko dobo.

PBR TRS

je patchbay, zasnovan za povezovanje naprav in kablov s priključki TRS 6,3 mm (velik simetrični vtič). Za medsebojno povezovanje lahko uporabite visokokakovostne simetrične povezovalne kable ali standardne simetrične kable TRS. Povezovalna plošča je zasnovana v 19-palčnem formatu 1U.

sprednja plošča

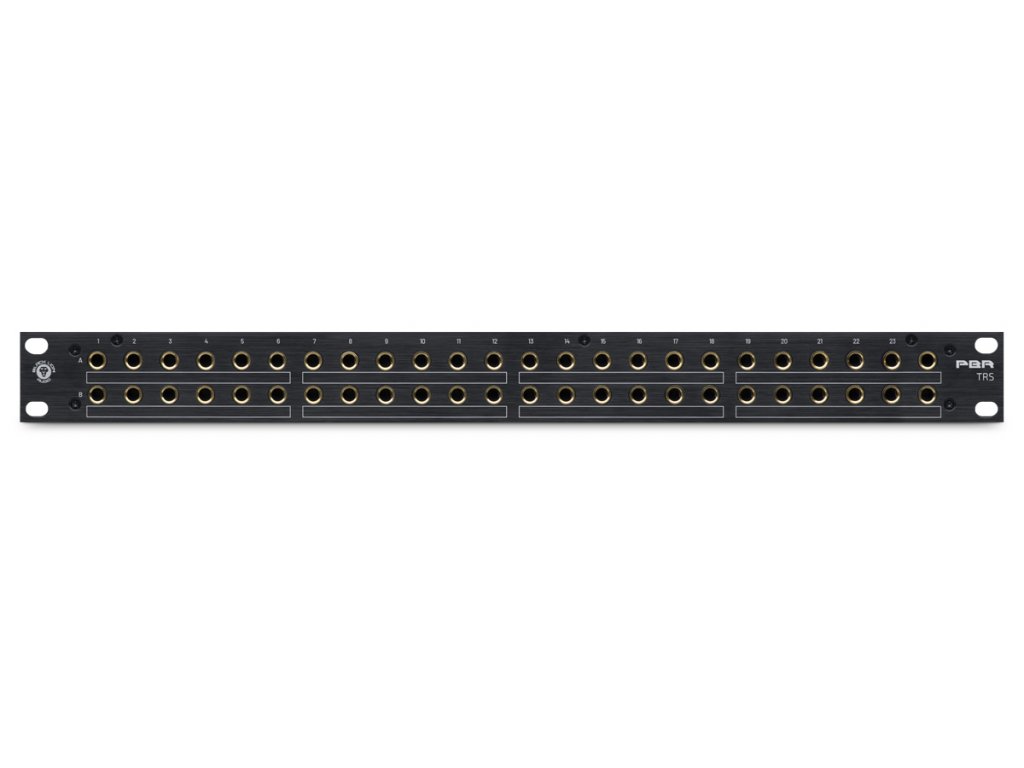

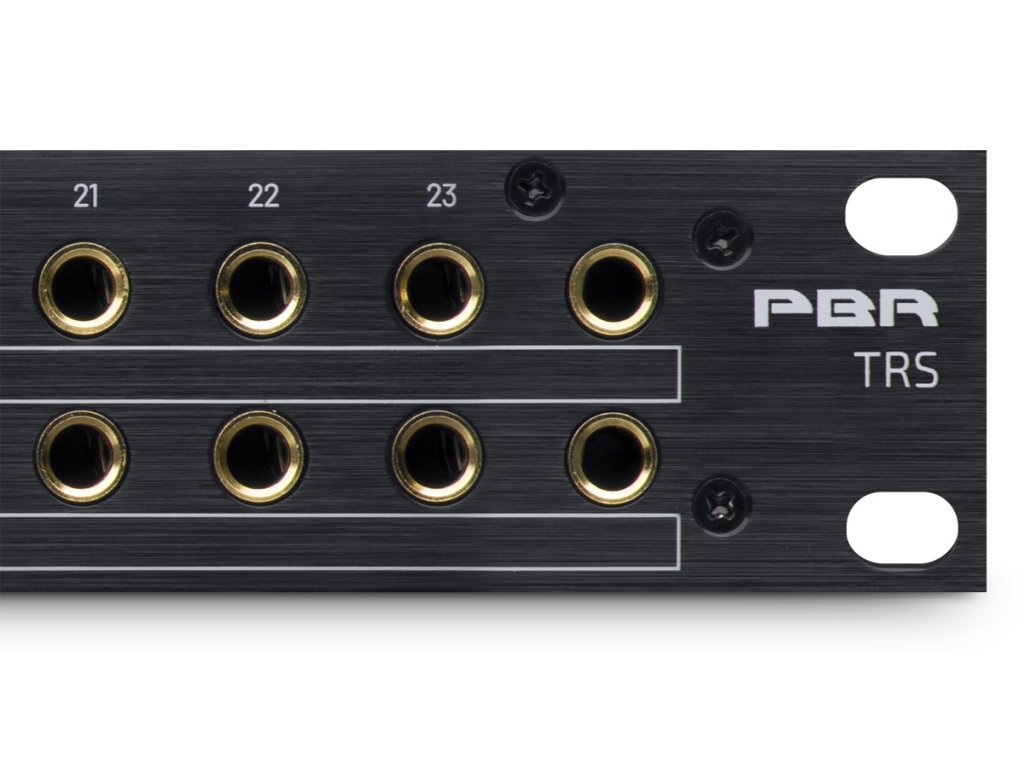

Povezovalna plošča TRS ima 48 priključkov TRS 6,3 mm na sprednji plošči v dveh vrstah A in B (2x24) z oznakami 1-24. Zaradi preglednosti so grafično združeni v skupine po šest z opisnim poljem. Aluminijasta sprednja plošča je opremljena s stranskimi nosilci za namestitev v 19-palčno omaro.

zadnja plošča

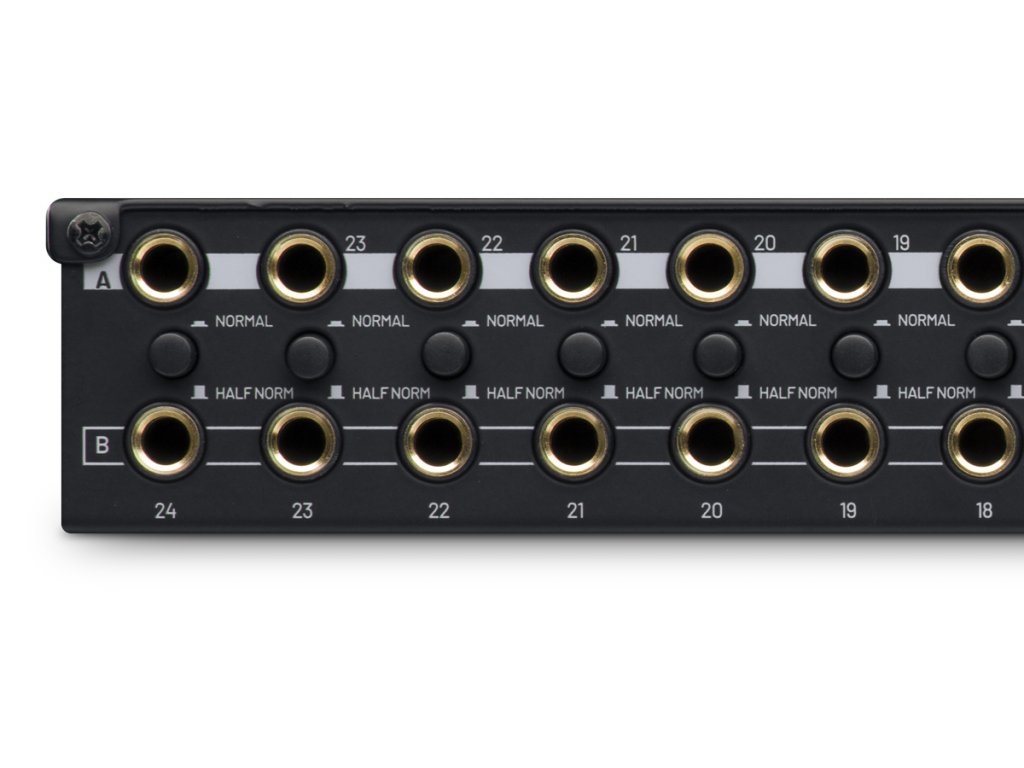

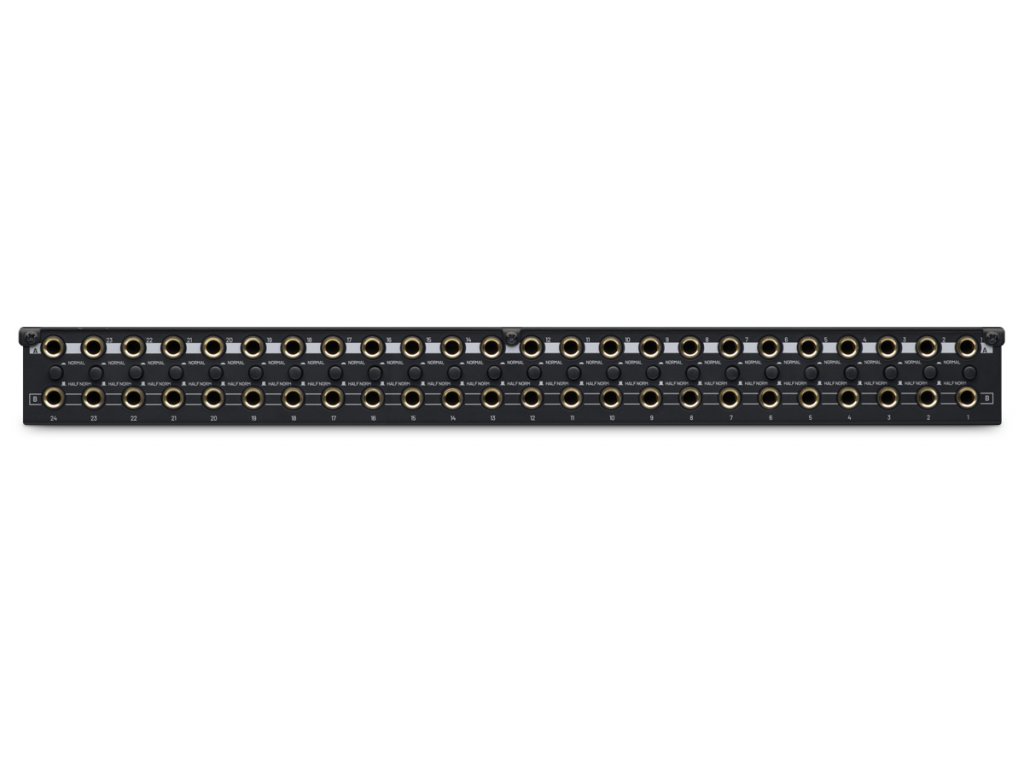

Na zadnji plošči je tudi 48 priključkov TRS 6,3 mm v dveh vrstah A in B, ki ustrezajo priključkom na sprednji plošči. S stikalom lahko za vsak par priključkov A-B nastavite način Full-Normal ali Half-Normal.*

značilnosti:

• število priključkov: 2x 48
• vrsta priključka: TRS 6,3 mm - pozlačeni kontakti
• število priključnih točk: 48
• način preklapljanja: Full-Normal in Half-Normal*
• sprednja plošča iz eloksiranega aluminija
• robustno kovinsko ohišje
• visoka mehanska odpornost in zanesljivost
• dolga življenjska doba
• dimenzije: 48,5 x 4,5 x X cm (Š x V x G)
• širina, višina: 19", 1U
• teža: X kg

-------------------------------------------------------------------------------------

*Načini priključitve priključkov:

V večini primerov je zgornjo vrstico A koristno uporabiti za izhode, spodnjo vrstico B pa za vhode.

Popolnoma normalen način
zadnji priključki A-B so povezani - izhod je povezan z ustreznim vhodom.
Sprednja plošča: Če je kabel vstavljen v kateri koli od priključkov, se povezava prekine.

Toje idealno za npr. povezavo parnega kabla z vhodi mešalne konzole.

Polovični normalni način
zadnja priključka A-B sta povezana - izhod je povezan z ustreznim vhodom.
Sprednja plošča: Ko je kabel priključen v zgornji priključek A, povezava ostane, ko je kabel priključen v spodnji priključek B, se povezava prekine.

Primeren je za razvejitev signala na več vhodov - izhod efektnega procesorja za mešanje in poslušanje, privedba vodila Aux bus na več razdelilnikov za slušalke itd.
